多孔阵列式方形安装定位基准模块

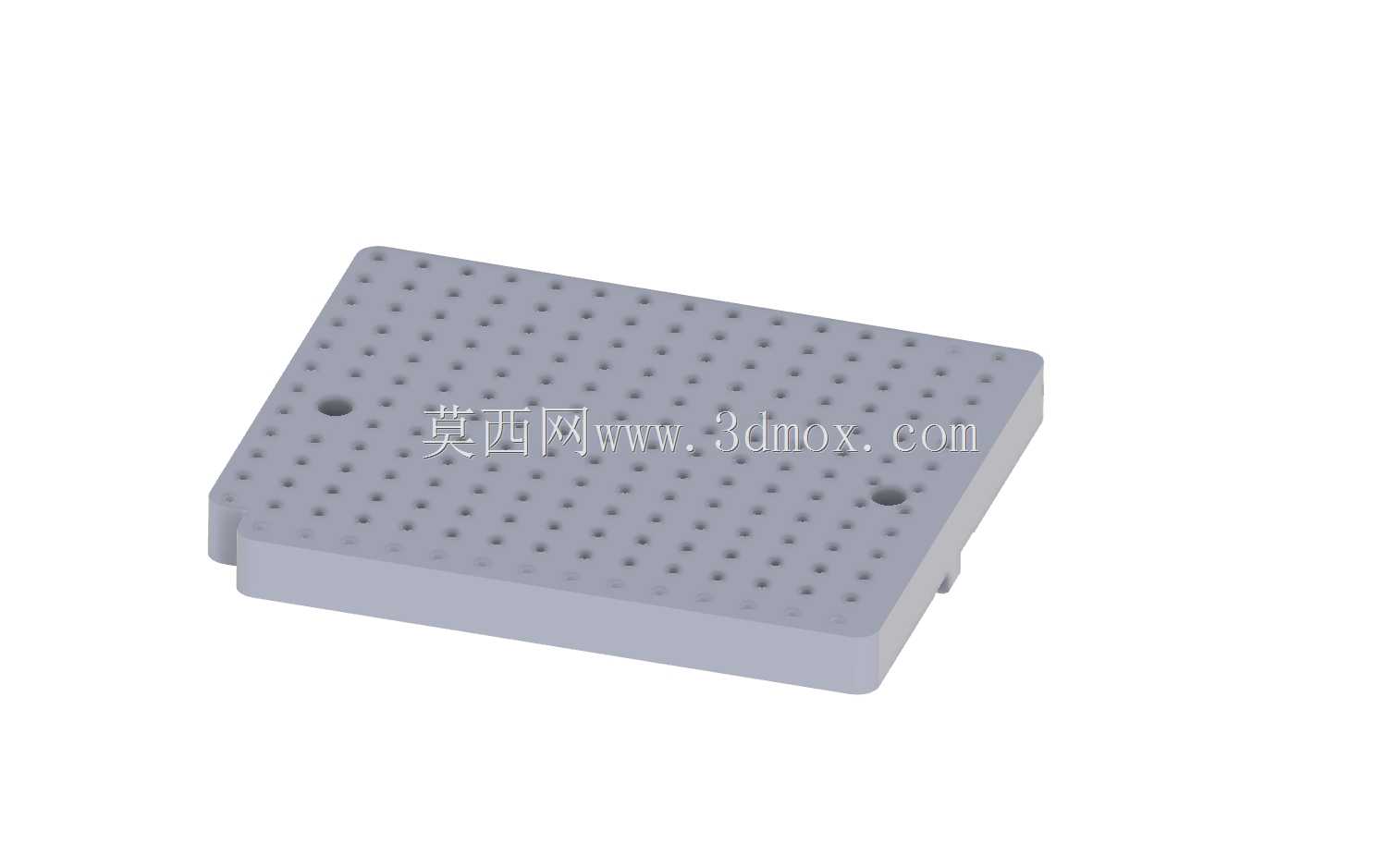

　　这类多孔阵列式方形模块，常作为传感检测工位的定位基准载体使用，在精密组装、尺寸检测类自动化产线中应用较多，主要承担工件承载、定位基准统一、快换接口适配的作用。从结构设计来看，整体采用等厚方形板式结构，主体厚度均匀，边缘做了微小的倒角处理，避免装配过程中锐边划伤操作人员或干涉相邻组件安装。板面布满规则阵列的通孔，孔位采用等间距网格排布，这种排布方式可以适配不同尺寸规格的工件装夹需求，不管是小型片状零件还是块状结构件，都能通过对应孔位安装定位销、夹紧块或者检测探头，无需额外定制专用工装板，大幅缩短工位调试的周期。模块本体上预留的两个沉头安装孔，分布在靠近对角的位置，沉孔深度经过匹配设计，安装后紧固件头部不会高出模块上表面，

　　避免对放置的工件造成剐蹭，也不会干扰检测光路或者机械臂的取放路径。在实际产线应用中，这类模块通常安装在检测工位的滑台或者旋转平台上，作为整个工位的位置基准，所有检测数据的坐标原点都可以设定在模块的基准角上，保证每次更换工件或者调整工位后，检测坐标系的一致性。设计过程中，孔位的位置度公差控制在较高等级，相邻孔位的间距误差控制在极小范围内，避免因为孔位偏差导致定位销安装后出现别劲、工件定位偏移的问题。模块的下表面做了平面度处理，和安装基座贴合时不会出现翘曲，保证整个承载面的水平度，对于接触式检测或者视觉检测的精度稳定性有很大帮助。侧面预留的微小凸台结构，是作为快换时的定位卡口使用，配合工位上的锁紧机构，可以实现整个模块的快速更换，

　　切换不同产品生产时，不需要重新校准工位坐标，只需要更换对应适配的模块即可，能有效降低多品种小批量生产的换型时间。这类模块的材质通常选用硬质阳极氧化铝或者工程塑料，在保证结构刚性的同时控制整体重量，快换操作时单人即可完成，不需要额外吊装辅助。板面的多孔设计除了装夹定位的作用外，也可以作为气路通道使用，部分需要真空吸附固定的轻薄工件，可以直接在对应孔位下方接真空气路，不需要额外铺设吸附管路，简化工位的气路布局。在安装边界上，模块的整体外廓尺寸适配常见的1000mm直径回转工作台的安装范围，安装孔位的间距也和标准滑台的T型槽间距匹配，不需要额外加工转接板即可直接安装，减少现场安装的加工工作量。
