工业设备后置弧形安装拉手结构

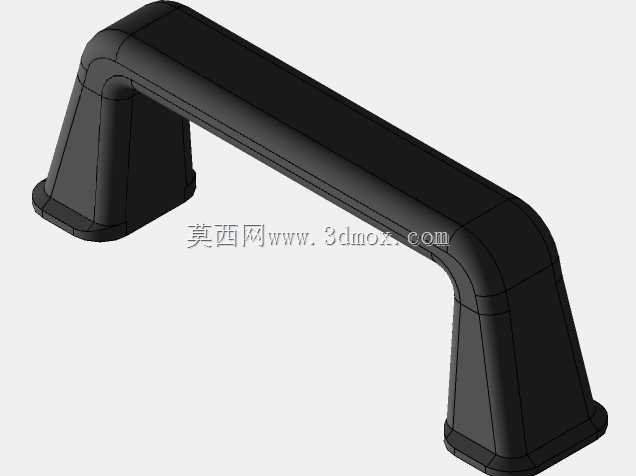

　　这类后置弧形把手常见于各类工业检测设备、传感装置的外装防护壳体上，主要作用是为操作人员提供开合检修门、挪动小型设备模块时的受力握持结构，日常使用场景多集中在车间设备维护、工位模块转序、仪器外罩拆装等环节，握持时需要承受一定的侧向拉力与垂直载荷，因此结构设计上优先考虑受力均匀性与握持舒适度。从结构设计思路来看，这款把手采用桥型跨接布局，两端为带安装贴合面的固定座，中间为连续弧形过渡的握持梁，整体没有尖锐棱角，所有转角位置都做了大圆角过渡处理，一方面避免操作人员握持时划伤手部，另一方面能减少塑料注塑成型时的应力集中问题，降低长期受力后的开裂风险。两端固定座的底部为平面贴合结构，安装时可直接贴合设备壳体的外表面，

　　通过沉头螺钉从座体内部穿入固定，安装完成后螺钉头部完全隐藏在座体内部，不会外露刮蹭操作人员衣物或手部，同时固定座从贴合面向上做逐渐收窄的锥度过渡，既可以提升座体自身的结构强度，也能让整体外观更流畅，减少积灰死角。握持梁的截面采用带圆角的类矩形设计，截面尺寸匹配成年人手掌的握持宽度，握持时手掌能完全贴合梁体表面，发力时不会出现局部硌手的问题，梁体与两端固定座的连接位置做了加厚过渡处理，这个位置是把手受力时的应力集中区域，加厚处理可以有效提升整体的抗弯折能力，避免频繁开合拉扯后出现连接位置断裂的问题。从安装边界来看，这款把手的两个固定座中心距为固定值，安装时需要在设备壳体对应位置预先加工两个匹配安装孔位，

　　孔位的同轴度公差需要控制在合理范围内，避免安装时座体出现强制装配产生内应力，固定座底部的贴合面需要与壳体安装面完全贴合，不能出现悬空间隙，否则长期受力后会导致座体根部开裂。实际选型应用时，需要根据设备门体或者模块的整体重量匹配对应承重等级的把手，这类塑料材质的弧形把手多用于重量较轻的传感装置外罩、仪器仪表防护门等场景，不适合重型设备门体的承重拉手使用，安装时螺钉的锁紧扭矩需要控制在材料允许范围内，避免扭矩过大导致座体被螺钉撑裂。日常使用过程中，这类把手的维护成本极低，表面光滑无卫生死角，擦拭清洁十分方便，适合在有洁净要求的工业检测工位、传感设备安装场景使用，整体结构没有多余的活动部件，长期使用不会出现松动、异响等问题，可靠性表现优异。
