NORELEM标准直角支撑铝角件结构

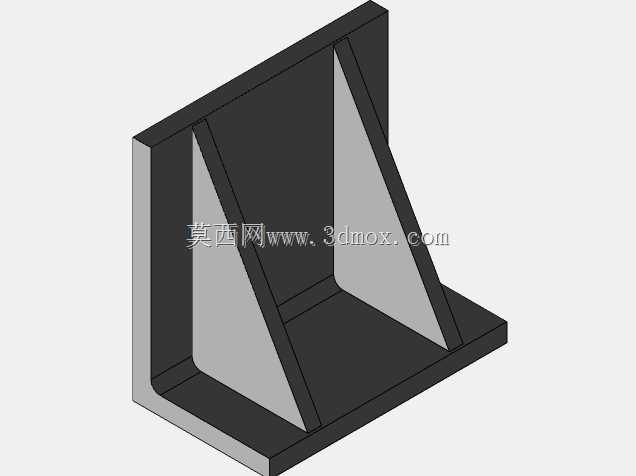

　　在自动化生产线机架搭建、检测设备治具组装、小型仪器仪表安装固定的场景里，这类直角铝角件是出镜率极高的结构连接件，很多刚入行的结构设计人员容易忽略这类小零件的选型细节，往往在机架调试阶段才发现角件刚性不足导致的机架晃动、安装面偏移问题。这款角件采用等厚铝板折弯加双侧三角加强筋的结构，两个互相垂直的安装面分别承担不同方向的载荷，垂直面多用于和竖向型材、立板连接，水平面则固定在横向安装基座或者台面上，中间的两道三角加强筋直接衔接两个安装面的受力路径，避免直角位置受交变载荷出现应力集中导致的变形，相比无加强筋的薄角码，抗侧向倾覆的能力提升非常明显。设计这类角件的时候，首先要明确安装边界，两个安装面的平面度需要控制在合理公差范围内，

　　避免和被连接件贴合时出现间隙导致锁紧后产生内应力，加强筋的厚度和安装面保持一致，既不会因为筋位过薄导致受力断裂，也不会因为壁厚过大增加不必要的重量和材料成本。角件的折弯处做了等半径的圆角过渡，一方面是折弯工艺的要求，避免铝板折弯时出现开裂，另一方面也能消除直角位置的应力集中点，在长期承受振动载荷的设备上，这种圆角过渡的结构能大幅提升连接件的疲劳寿命。实际选型使用时，需要根据被连接件的载荷大小确认角件的安装孔位间距，确保锁紧螺栓的受力点在合理范围内，不会因为孔位太靠近边缘导致安装面被压溃，同时两个垂直面的安装孔位要做错位设计，避免两侧螺栓在角件内部出现干涉。这类铝角件的自重较轻，铝合金本身的防锈性能也不错，

　　不需要额外做表面喷涂处理就能在常规车间环境下使用，在一些对重量有要求的便携式检测设备、小型实验装置上，相比钢制角件能有效降低整体设备重量，同时足够的结构刚性也能满足安装定位的精度要求，很多光学检测平台的外围护板、传感器安装支架的直角衔接位置，都会选用这类带加强筋的铝角件，既能保证安装位置的垂直度，也能抵消设备运行时产生的微幅振动，避免检测元件因为支撑结构刚性不足出现测量数据漂移的问题。在做三维建模的时候，这类标准角件不需要自行绘制，直接调用对应型号的标准件就能完成装配，但需要注意核对安装面的尺寸和孔位，避免装配时和相邻的型材、紧固件出现干涉，尤其是在紧凑空间内安装时，要提前预留好锁紧螺栓的操作空间，避免出现零件装上去却没法锁紧扳手的尴尬情况。
