700×550行程胶合板数控雕刻机结构设计

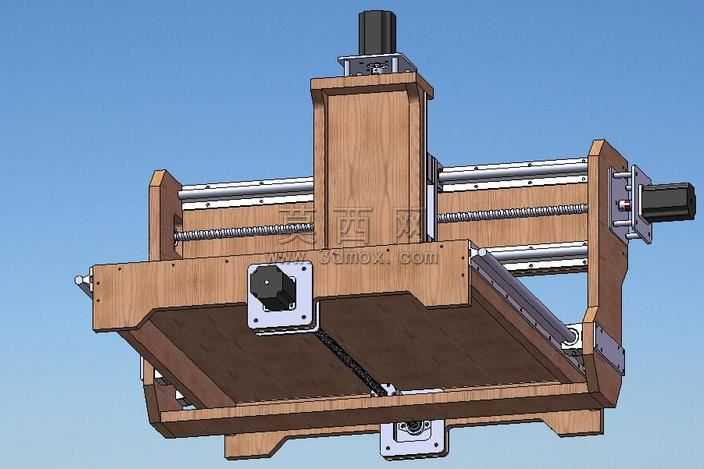

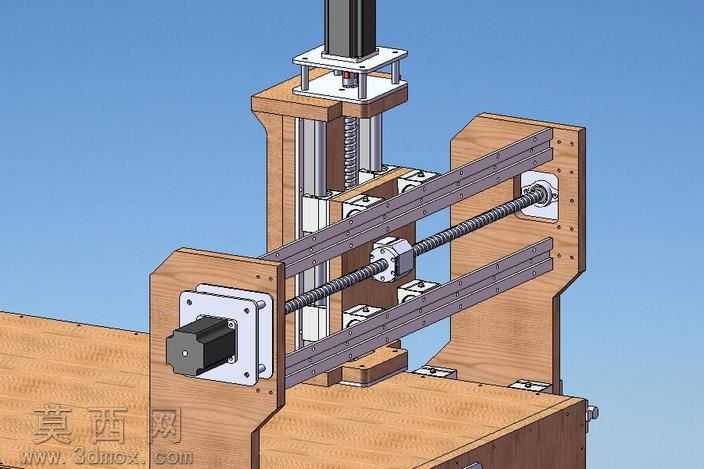

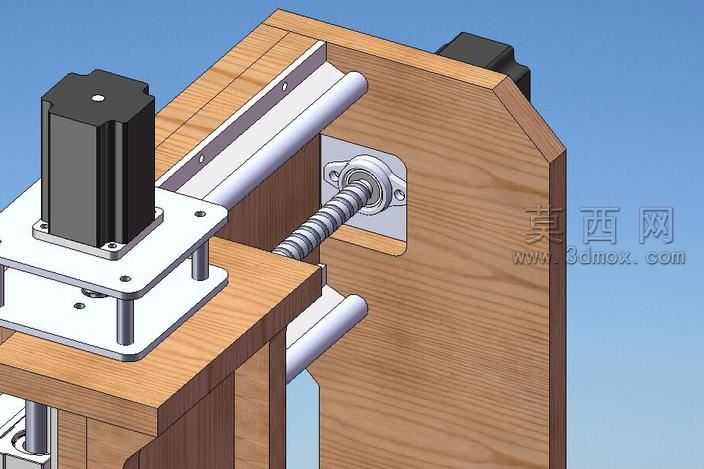

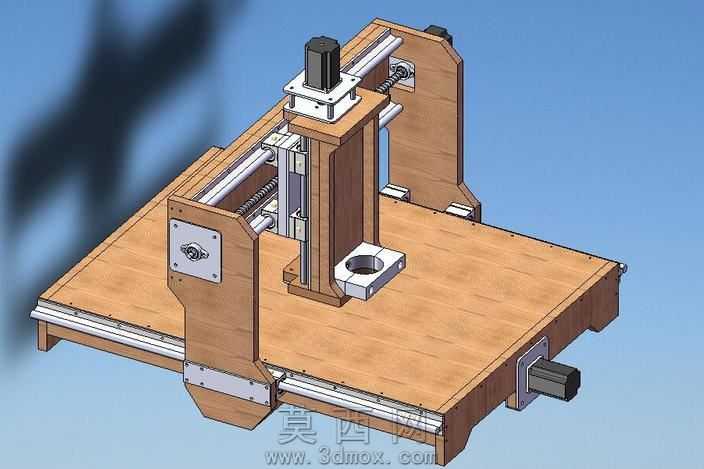

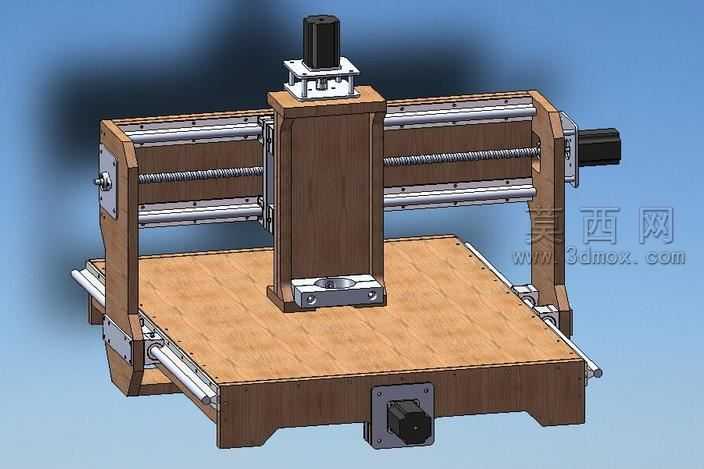

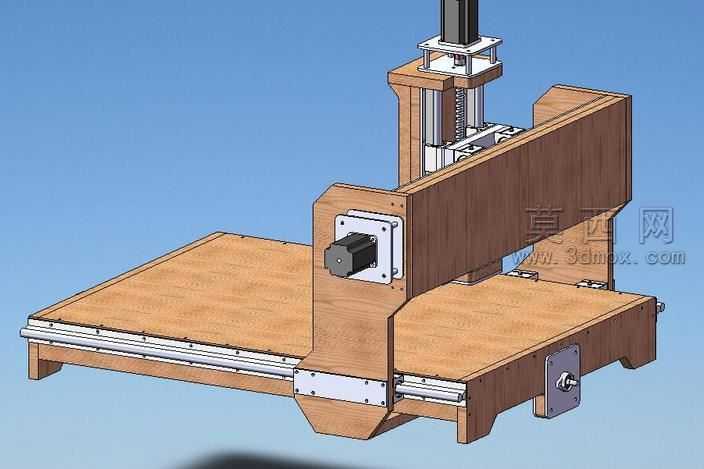

本三维模型为采用胶合板作为机身主体材料的小型数控雕刻机，有效工作行程为700毫米×550毫米，整体建模过程严格遵循机械设计规范，在三维软件中完成了所有零部件的参数化建模与整机虚拟装配。模型完整还原了设备的核心传动结构：X轴采用双直线导轨搭配滚珠丝杠的传动方案，导轨通过螺栓固定在胶合板加工的安装基准面上，丝杠两端采用支撑座固定并通过联轴器与步进电机直连，保证传动精度与运行稳定性；Y轴传动结构与X轴布局逻辑一致，负责带动工作台完成前后方向进给；Z轴采用立式布局，通过直线光轴搭配丝杠实现主轴的上下进给运动，主轴安装座预留了标准主轴的安装孔位，可适配常见的小型雕刻主轴。机身部分全部采用多层胶合板切割成型，建模时还原了板材的层压纹理材质，所有板材连接位置均设计了对应的螺栓孔、定位销孔，既保证了装配精度，也降低了实体设备的制作成本，适合个人DIY制作。渲染阶段采用了真实的材质映射，金属传动件赋予了拉丝钢、阳极氧化铝合金的材质属性，胶合板部分还原了实木层压的纹理质感，步进电机、紧固件等标准件均按照实物外观进行了材质贴图处理，整体渲染效果清晰展示了设备的装配关系与结构细节。设计过程中充分考虑了零部件的加工工艺性，所有胶合板零件均可通过数控切割完成加工，金属标准件均采用市面通用的采购件，无需定制特殊零部件，大幅降低了设备的制作门槛，同时通过合理的筋板布局与连接结构设计，弥补了胶合板材料刚性不足的缺陷，保证设备运行时的结构稳定性，可满足小型工件的雕刻、铣削加工需求。
