雕刻机用滑块弹簧联动机构设计

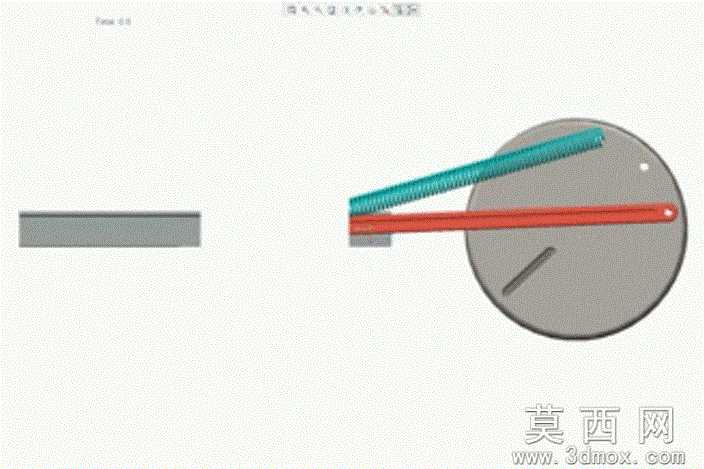

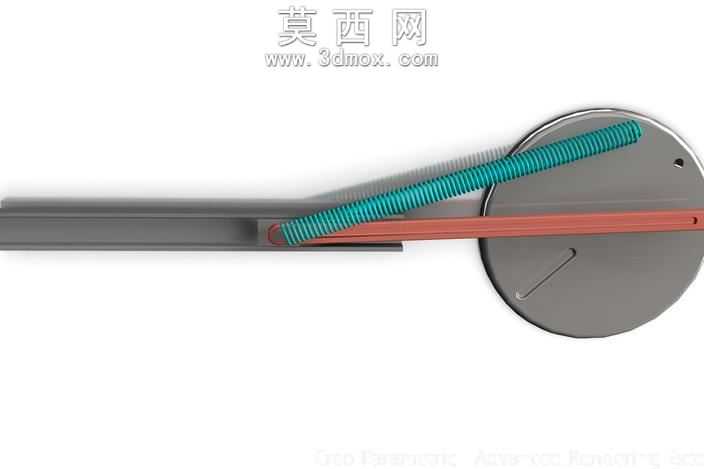

本作品为雕刻机配套的滑块弹簧联动机构三维建模成果，建模过程中先完成核心运动副的参数化定义，以旋转轮盘的回转中心为全局坐标原点，依次标定滑块导轨的平行度公差、弹簧安装座的同轴度参数，确保各运动部件在装配状态下无干涉卡滞。建模阶段针对弹簧构件采用螺旋扫描特征生成，严格匹配线径、节距、有效圈数的设计参数，轮盘表面的驱动滑槽采用拉伸切除结合圆角过渡处理，避免应力集中的同时保证滑块销钉的滑动平顺性。材质渲染环节，滑块构件赋予哑光灰金属材质模拟铸铁基座质感，弹簧构件分别赋予青蓝色、红色的金属漆材质区分不同刚度的弹簧组别，轮盘采用半透明磨砂材质呈现内部滑槽的走向结构，导轨部分添加轻微的拉丝纹理还原金属加工的表面质感。结构设计上采用双弹簧并行布局，长行程弹簧负责滑块复位的主力驱动，短行程辅助弹簧用于抵消滑块运动到行程末端的冲击载荷，轮盘上的偏心销钉与滑块端部的腰型槽配合，将轮盘的连续回转运动转化为滑块的直线往复运动，整套机构无需额外的导向辅助元件即可实现稳定的周期运动。设计过程中反复校验了弹簧的压缩行程与滑块的运动行程匹配关系，调整了轮盘偏心距的数值，确保弹簧在整个运动周期内始终处于弹性变形区间，避免出现并圈或拉伸过载的情况，同时对各连接部位的间隙进行了优化，既保证运动灵活性又控制了回程间隙在合理范围内，整体结构紧凑，可直接移植到中小型雕刻机的进给传动单元中作为辅助执行机构使用。
