DIN标准锥形润滑喷嘴结构设计

　　在各类工业设备的润滑系统设计中，注油终端的结构合理性直接决定了润滑脂加注的可靠性与维护效率，这款符合DIN标准的锥形润滑喷嘴，是针对设备集中润滑、手动定期注油场景开发的终端连接件，广泛适配机床导轨副、工程机械铰接点、自动化设备传动轴承座、输送线辊筒轴端等需要定期补充润滑脂的部位。从实际使用场景来看，这类锥形润滑嘴常配套手动黄油枪、自动集中润滑系统的末端支路使用，锥形密封面的设计能够在注油时与注油枪头形成可靠的锥面密封，避免高压注脂过程中润滑脂从衔接缝隙溢出，保证润滑脂能够精准注入摩擦副内部，减少不必要的油脂浪费与现场油污问题。

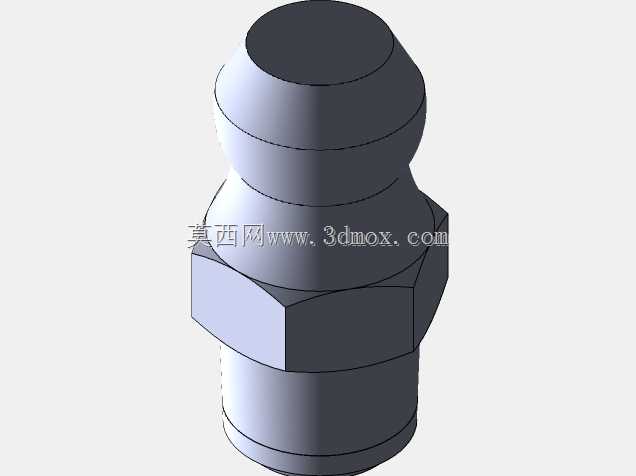

　　结构设计上，该喷嘴整体采用三段式功能分区，下部为外螺纹连接段，用于与设备本体的预制内螺纹孔配合，安装时通过中部的六角结构施加拧紧扭矩，保证螺纹连接的预紧力符合密封要求，六角对边尺寸适配常规标准扳手，无需定制专用工装即可完成现场装拆维护。中部六角段上方为过渡锥段，衔接上部的注油对接头，上部的多层环形锥面结构既能够适配不同内径的标准注油枪橡胶密封套，也能在注油完成后留存少量润滑脂形成临时油膜，降低外界粉尘、水汽沿注油嘴进入设备润滑腔的概率。

　　从安装边界来看，这类喷嘴的外螺纹规格为常见的公制细牙螺纹，适配绝大多数通用机械设备的预制注油孔尺寸，整体轴向长度较短，安装后突出设备表面的高度有限，能够避免设备运行过程中与周边管线、结构件发生磕碰，适合安装在空间紧凑的设备铰接部位、传动箱侧壁等位置。设计过程中充分考虑了现场维护的通用性，锥形对接头的尺寸严格遵循德标相关规范，能够与市面绝大多数标准注油工具兼容，无需为特定设备配备专用注油接头，降低设备运维的工具成本。在润滑系统的选型匹配中，这类锥形润滑嘴的通径尺寸能够满足常规润滑脂的输送流量要求，即使是黏度较高的二硫化钼润滑脂，也能在常规注油压力下顺利通过，不会出现通径堵塞、注油阻力过大的问题，适合在矿山设备、冶金生产线、机床设备等多粉尘、变载荷的工况下长期使用。
