大管径三向拐角防撞防护杆结构设计

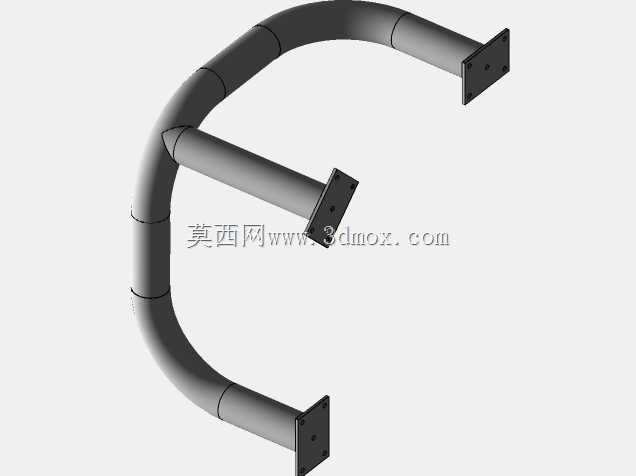

　　在工业厂区、仓储物流通道、设备作业区域的转角位置，人员通行与物料转运设备的交汇冲突一直是现场安全管控的重点，尤其是叉车、手动液压托盘车等转运设备在视线受限的拐角处，很容易因操作预判不足碰撞建筑结构立柱、设备边角或者管线支架，这类碰撞轻则造成漆面破损、构件变形，重则引发结构失稳、管线破裂甚至次生安全事故，拐角防撞杆就是针对这类场景设计的被动防护构件。这款直径108mm的拐角防撞杆采用三向延伸的弯管结构，区别于普通直杆式防撞桩仅能防护单一方向冲击的局限，三个带安装法兰的端头分别对应拐角处两个垂直墙面与地面的安装基准，能够同时覆盖拐角三个方向的来向冲击，不管是沿通道两个方向行进的转运设备，还是拐角内侧作业时的意外剐蹭，

　　都能通过杆体的形变吸收冲击能量，避免被防护对象直接承受撞击载荷。从设计逻辑来看，杆体选用108mm管径的管材搭配3.6mm壁厚，是经过抗冲击载荷核算的选型，这个规格的管材在承受常规叉车1.5吨级低速行进撞击时，能够通过自身可控的塑性变形卸除大部分冲击力，不会出现刚性断裂导致的碎片飞溅，同时弯管段的圆弧过渡避免了直角结构带来的应力集中问题，也能减少人员意外磕碰时的伤害程度。安装层面，三个端头的方形法兰都预留了标准螺栓安装孔，现场安装时不需要对杆体做二次焊接加工，只需要在对应安装基面打膨胀螺栓固定即可，安装完成后整体外廓尺寸为600x900x900mm，这个尺寸刚好覆盖常规厂区通道拐角的防护范围，不会过度占用通道通行宽度，

　　也能给转运设备操作人员留出足够的视觉识别距离，提前预判拐角位置。杆体表面可根据现场安全标识规范做对应颜色涂装，黑色与黄色的搭配是工业安全领域通用的警示配色，能够在不同光照环境下都具备足够的辨识度，提醒通行人员与设备操作人员注意拐角位置。这类防护构件在建模时需要重点关注弯管段的折弯半径与法兰端面的垂直度，因为三个安装法兰分别对应三个互相垂直的安装基面，如果法兰端面的垂直度公差超标，现场安装时就会出现杆体翘曲、螺栓无法完全锁紧的问题，长期受冲击后很容易出现固定失效；同时弯管段的折弯处要做等壁厚处理，避免折弯过程中管材内侧起皱、外侧壁厚减薄，影响整体的抗冲击性能。在实际选型应用中，这类三向拐角防撞杆不仅可以用于建筑立柱的拐角防护，也可以安装在大型设备的突出边角、货架端部转角、管线支架的外侧位置，根据不同的防护需求，也可以调整杆体的管径、壁厚与外廓尺寸，适配不同冲击等级的防护场景。
