诺莱姆中央B型管路连接装置结构设计

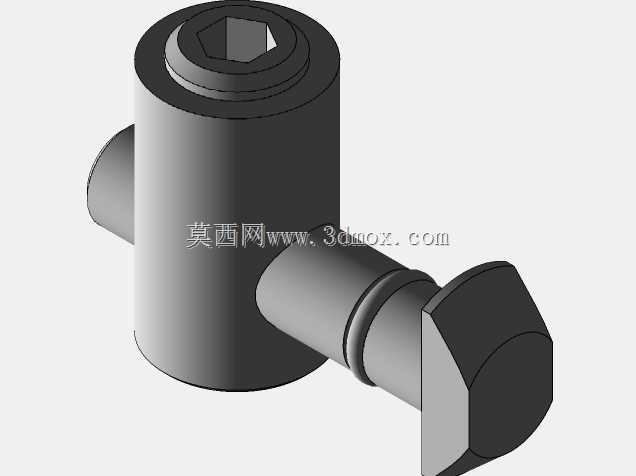

　　这款中央B型连接装置主要应用于液压、气动系统的管路交汇节点，在小型液压站、自动化设备气路排布、机床润滑系统中十分常见，承担着多通路介质转接、流量分配的核心作用，能够在紧凑安装空间内完成两路垂直方向管路的连通，同时自带锁紧结构可避免管路受振动冲击出现松脱渗漏问题。从结构设计逻辑来看，主体采用柱状一体式腔体结构，顶部设置内六角操作位，可直接使用标准内六角扳手完成主体在安装基面的固定，无需额外设计夹持位，有效压缩了整体安装占用空间。侧部的锁紧螺栓采用外六角端头，杆部带有定位轴肩，旋入主体后可对插入侧孔的管路端部形成径向顶紧力，配合主体内孔的密封槽位，可在0-16MPa的常规液压工况下保持稳定密封，不会出现介质渗漏问题。在安装边界方面，

　　主体圆柱外径适配常规10-16mm通径的管路安装需求，侧部螺栓伸出主体后的总长度需在安装时预留至少一个扳手操作空间，顶部内六角孔深度满足标准扳手插入深度要求，不会出现打滑脱力的情况。实际选型应用时，需注意主体安装基面的平面度要求，若基面存在超过0.1mm的凹凸差，需加装调整垫片避免主体受力变形导致内孔精度受损；插入侧孔的管路端部需做去毛刺处理，避免划伤内孔密封面造成长期使用后的渗漏隐患。不同于常规的直角管接头，这款连接装置的中央腔体可同时兼容顶部接口的管路接入，实现三路介质的连通分配，在空间受限的阀组集成区域，可替代多个直角接头完成管路排布，大幅减少管路接头数量，降低系统渗漏点。建模过程中对各配合面的公差做了合理设定，主体内孔与管路的配合采用H8/h7间隙配合，既保证管路插入顺畅，又不会因间隙过大导致密封件偏磨；锁紧螺栓与主体螺纹孔采用6H/6g中等精度配合，可反复拆装而不出现螺纹滑牙问题，满足设备日常维护的拆装需求。
