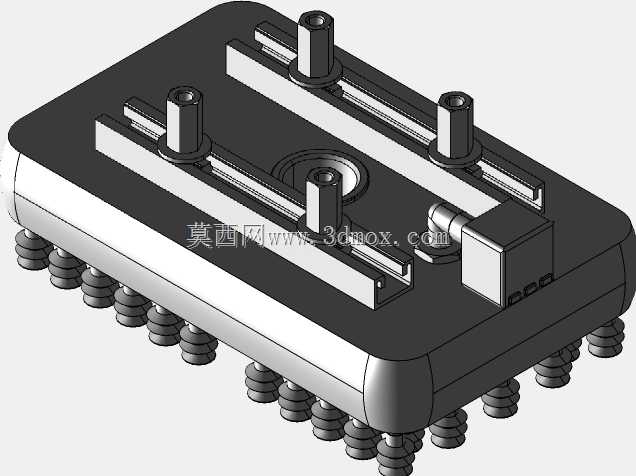

COVAL-MVG模块化交错排布真空夹持装置

　　在3C电子组装、软包装物料分拣、薄壁板材上下料这类自动化产线场景里，真空夹持类末端执行器的适配性直接决定整线节拍稳定性，这款模块化真空夹持装置针对多规格平整工件的快速抓取需求做了针对性结构优化，能适配多数常规六轴工业机器人、直角坐标机械手的末端安装接口。从结构设计逻辑来看，这款夹持器采用240x150mm的矩形安装基板作为承载主体，基板上预留了可调节的安装槽位，顶部四个带内螺纹的安装柱可根据对接法兰的孔位调整固定位置，不需要额外加工转接板就能适配不同品牌的机械臂末端，大幅降低现场改造的加工成本。基板下方的吸盘采用交错排布方式，相比等距矩阵排布，这种布局能在相同基板面积下提升吸盘与工件表面的接触覆盖均匀度，

　　尤其是针对表面带有轻微加强筋、局部不平整的塑料壳体、瓦楞纸箱类工件，交错排布的吸盘能避免出现局部吸附力不足导致的工件掉落问题。这款夹持器采用迷你型吸盘接口，用户可以根据实际抓取工件的重量、表面材质更换不同直径、不同材质的吸盘，比如抓取光滑玻璃工件可以换丁腈橡胶平吸盘，抓取粗糙瓦楞纸可以换带唇边的硅胶吸盘，接口的通用化设计让后期运维换件不需要改动整体气路布局。装置本身没有集成真空发生器，也没有搭载控制模块与电子显示型真空开关，这种设计思路是为了适配产线已有的集中供气真空系统，用户可以根据自身产线的真空源配置、控制逻辑外接对应的真空发生装置与检测元件，避免功能冗余带来的成本浪费，对于已经搭建好集中真空供给的自动化产线来说，

　　这种轻量化的本体设计能降低末端负载，提升机械臂的运行速度。从安装边界来看，基板上方的气路接口、调节组件都做了下沉式布局，整体安装后不会超出基板的外轮廓尺寸，在多工位紧凑布局的产线里，能避免夹持器进出工装夹具时发生干涉，下方吸盘的安装高度统一，抓取工件时受力均匀，不会出现单侧倾斜导致的工件偏移问题。在实际选型应用中，这类模块化真空夹持器不需要针对单一工件做定制化设计，只需要调整吸盘数量、更换吸盘类型就能覆盖同尺寸段内不同类型工件的抓取需求，相比定制化吸盘夹具，能缩短产线换型的调整周期，也能减少备件库存的种类，适合多品种小批量的柔性生产场景使用。
