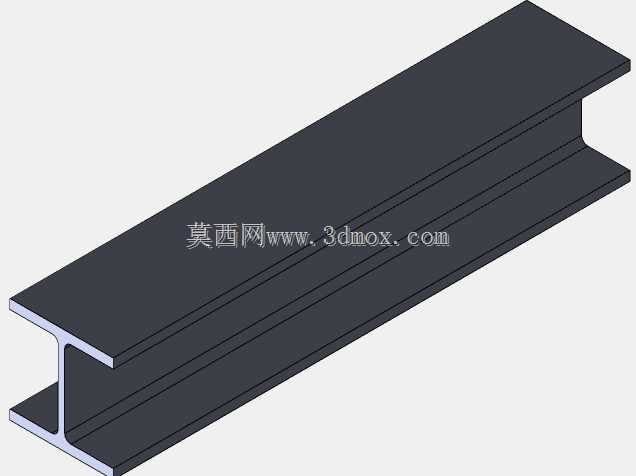

DIN-M系列工字钢型材三维结构模型

　　这款DIN-M系列工字钢构件，是钢结构设计、工业设备机架搭建场景中常用的标准型材，在厂房承重梁布设、自动化设备底座框架、重型输送线支撑结构、起重设备辅助承重架的设计选型环节，这类标准型材的三维模型能大幅减少结构工程师的重复建模工作量，不用从零开始绘制截面、拉伸生成实体，直接调用即可完成整体框架的装配校验。从实际工程应用来看，这类M系列工字钢的截面设计经过力学优化，上下翼缘的宽度、腹板的厚度配比，兼顾了垂直方向承重能力与侧向抗扭性能，在同等米重的前提下，比普通工字钢的抗弯截面系数更适配中等载荷的静载支撑场景，不会出现材料冗余或者承重不足的问题。做结构设计时，首先要明确该型材的安装边界：该规格为100x100x19，

　　即截面高度100mm、翼缘宽度100mm、腹板厚度对应参数匹配欧标DIN体系的公差要求，装配时翼缘表面可直接通过焊接、螺栓压板连接的方式固定相邻构件，腹板位置预留的穿管、开孔空间，也方便布设设备的电气线路、液压管路，不会和型材本体产生干涉。设计这类型材三维模型时，核心要还原截面的过渡圆角、翼缘斜度细节，不能简化成直角拼接的方块结构——很多新手建模时容易忽略翼缘内侧的斜度与圆角，导致后续导出工程图时，截面尺寸标注和实际标准件不符，采购回来的型材和设计的安装位出现错位，比如压板的卡槽尺寸按直角模型设计，实际型材翼缘有斜度，装夹时就会出现间隙，固定不牢。在设备机架的装配场景里，这类工字钢的端面连接通常要搭配端板焊接，

　　模型里要预留端板的装配基准面，方便工程师快速匹配连接孔位，做整体结构的静力学仿真时，准确的截面参数也能让仿真结果更贴近实际受力情况，不会因为模型简化过度，得出的应力变形数据和实际工况偏差过大。另外在做物料清单统计时，准确的型材模型能直接提取米重参数，快速核算项目的型材用量，不用手动查标准手册换算，减少选型统计的出错概率。不管是做车间钢结构平台设计，还是重型设备的底座承重框架，这类标准型材的精准三维模型，都是结构设计阶段提升效率、减少设计误差的基础素材，能帮工程师把更多精力放在整体结构的力学优化、布局合理性校验上，而不是耗费时间重复绘制标准件的几何结构。
