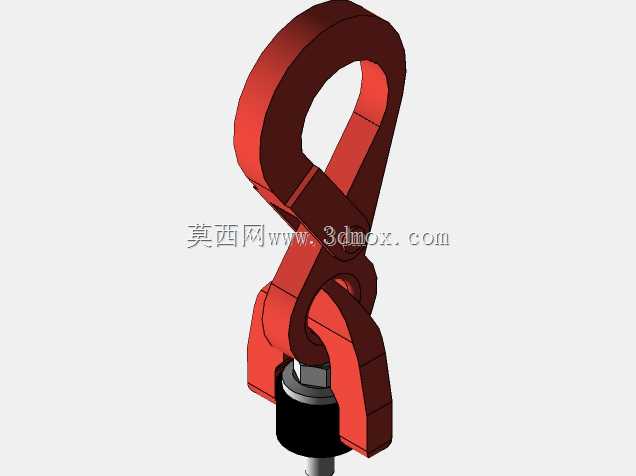

HP系列定心式双旋钩吊装连接件结构设计

　　在车间重型工件吊装、模具转运、自动化产线工位吊载这类需要频繁调整吊件角度的作业场景里，普通固定式吊点很容易因为吊索扭转产生附加应力，轻则磨损吊索表面，重则出现吊点偏载滑脱的风险，这款定心式双旋钩正是针对这类痛点做的结构优化设计。从实际使用逻辑来看，双旋钩的核心功能是在吊载过程中允许吊钩沿两个旋转自由度灵活转动，同时底部的定心结构能始终保持吊点受力轴线与工件安装螺柱的轴线完全重合，彻底避免偏载带来的局部应力集中问题。设计阶段首先考虑的是承重工况下的力流传递路径，钩体采用闭环式双弯折结构，力流从钩体上部挂接点沿两侧弧形臂均匀传导至下部连接座，没有突兀的截面突变，能有效降低应力集中系数，钩体的弯折弧度经过反复校核，

　　既保证挂接吊索时不会出现滑脱间隙，又能让吊索在钩内有足够的活动空间适配不同角度的吊载需求。底部的定心连接部分采用螺柱加锁紧螺母的结构，安装时螺柱直接拧入工件预设的螺纹孔内，锁紧螺母端面与工件安装面完全贴合，定心轴段与安装孔的配合间隙控制在极小范围内，吊载时不会出现径向窜动，保证吊点的定位精度。从安装边界来看，这款吊具适配M10×1.5规格的安装螺纹，安装时需要在工件表面预留足够的平面空间供锁紧螺母贴合，螺母拧紧后钩体下部的连接座与螺母之间预留了旋转间隙，不会因为锁紧过紧导致钩体转动卡滞。钩体的整体外形尺寸经过优化，上部挂接环的内径足够适配常见的卸扣、吊装带端部配件，下部双旋结构的转动范围覆盖了日常吊装需要调整的所有角度，

　　作业时不需要反复调整吊索位置就能完成工件的角度对位，能大幅提升吊装作业的效率。在结构细节处理上，钩体所有受力转角位置都做了圆弧过渡处理，没有尖锐棱角，既避免了吊装时割伤吊索纤维，也能消除热处理过程中的应力开裂隐患，连接位置的销轴采用过盈配合加防脱结构，长期承重使用也不会出现销轴窜出脱落的问题。实际选型使用时，需要根据工件的额定吊重匹配对应载荷等级的型号，安装前要确认工件螺纹孔的深度足够容纳螺柱的旋入长度，保证螺纹啮合长度满足承重要求，避免螺纹脱扣引发安全事故。
