铝合金ELESA标准BL型工业合页结构设计

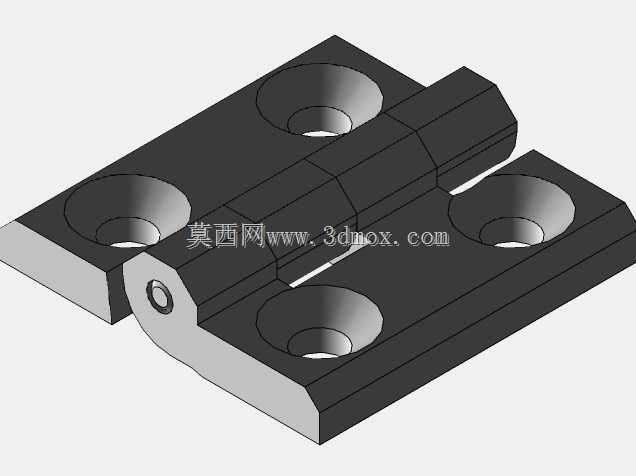

　　这款铝制铰接件常被用于工业检测设备、仪器仪表的防护舱门、检修盖板的转动连接场景，在三坐标测量机这类对安装精度、部件自重有较高要求的精密检测设备上，这类铝合金材质的铰链相比钢制件能有效降低运动部件负载，同时兼顾足够的结构强度，避免长期开合出现铰接松旷影响设备防护密封性。从结构设计来看，该铰链采用对称式双页片布局，单页片上设置两个沉头安装孔，安装后螺钉头部完全没入页片平面，不会突出干涉门体与门框的贴合间隙，铰接转轴采用内嵌式销轴结构，转轴端部做了封堵处理，避免车间环境中的粉尘、切削液进入铰接转动副造成卡滞，页片与转轴衔接的位置做了圆弧过渡处理，既消除了应力集中隐患，也避免锐边对安装调试人员造成划伤。在安装边界设计上，页片的厚度、

　　安装孔的孔距都匹配常规工业铝型材的安装槽位间距，不需要额外做转接件就能直接固定在欧标40、50系列铝型材搭建的设备机架上，开合转动的最大角度能覆盖常规设备检修门的180度开启需求，转动阻尼均匀，不会出现开启到任意角度自行下坠的问题，页片的贴合面做了精铣加工，平面度控制在合理范围内，安装后与门体、门框的贴合面不会出现缝隙不均的情况。设计过程中优先考虑了铝材质的表面处理适配性，这类铰链出厂一般会做阳极氧化处理，在保证铝件耐腐蚀性的同时，不会像喷漆层那样在长期转动摩擦后出现掉屑问题，适配洁净车间、计量实验室这类对环境颗粒物有管控要求的使用场景。铰接转动副的配合间隙经过精准控制，既保证转动过程无卡顿，也将径向窜动量控制在极小范围，

　　避免门体安装后出现上下错位，影响门锁的对位精度，对于需要频繁开合的设备检修位，这类结构的铰链长期使用的磨损量远低于薄钢板冲压成型的普通合页，能有效减少设备后期的维护更换频次。在选型适配时，需要注意安装面的平面度，如果安装面存在焊接变形或者加工凸起，会导致页片安装后出现翘曲，直接影响开合的顺畅度，沉头孔的深度适配常规的内六角沉头螺钉长度，不需要额外对螺钉做截短处理，安装时在页片与被连接件之间增加薄橡胶垫片，还能进一步缓冲开合过程的冲击，降低金属接触产生的异响。
