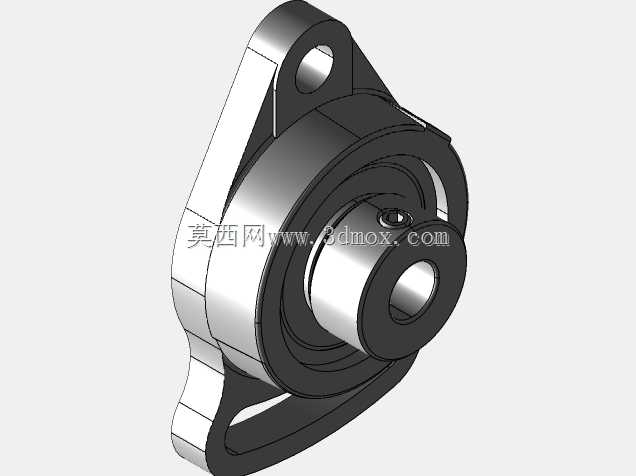

灰色铸造椭圆形法兰单固定孔带槽轴承单元

　　在轻工输送线、小型食品加工设备、仪器仪表传动机构这类对安装空间有严格限制的场景里，常规方形法兰带座轴承往往会因为安装耳的布局占用多余的机架空间，甚至和周边的管线、相邻传动件产生干涉，这时候椭圆形法兰的轴承单元就成了更适配的选型方案。这类轴承单元的核心作用是为旋转轴提供可靠的径向支承，同时通过自身集成的法兰结构直接完成与设备机架的固定，省去了额外加工轴承安装座的工序，能大幅缩短小型设备的装配周期。从结构设计逻辑来看，这款轴承单元采用灰铸铁铸造法兰本体，灰铸铁材料本身具备良好的减振性能，在中低速、载荷平稳的传动工况下，能有效吸收轴系运转产生的微小振动，降低轴承滚道受到的冲击载荷，延长整体使用寿命。法兰本体设计为椭圆形轮廓，

　　两个安装耳沿椭圆长轴方向分布，其中一个安装耳加工为光孔用于穿装固定螺栓，另一个安装位加工出定位槽，这种单孔加槽的固定方式，一方面减少了一个螺栓的安装工作量，另一方面槽位可以补偿机架上安装孔的微小位置误差，降低机架加工的精度要求，在小批量设备试制、现场改造类项目中，这种容错设计能大幅降低安装调试的难度。轴承内孔适配12mm直径的传动轴，内圈侧面加工有紧定螺钉孔，安装时可以通过紧定螺钉将轴承内圈与轴锁紧，避免轴运转时和内圈产生相对滑动，这种锁紧方式结构简单，装拆方便，适合转速不超过3000rpm、轴向载荷较小的传动场景。轴承本体的密封结构采用内置式接触密封圈，能阻挡日常工况下的粉尘、少量飞溅的液体进入轴承滚道，

　　维持轴承内部润滑脂的清洁度，在普通车间环境下使用时，不需要频繁补充润滑脂就能维持较长的维护周期。从安装边界尺寸来看，椭圆法兰的长轴方向尺寸比同孔径方形法兰缩短近三分之一，在安装面狭窄的设备壁板、仪器内部的支承架上，只需要预留出长轴方向的两个安装位空间即可完成固定，不会因为法兰边角突出和周边的电气元件、传动齿轮产生空间冲突。设计这类轴承单元的三维模型时，需要重点注意几个关键尺寸的还原：一是法兰安装面到轴承外圈端面的凸出高度，这个尺寸决定了轴系安装后轴端和机架的相对位置，一旦尺寸偏差过大，会导致轴上安装的带轮、齿轮啮合位置错位；二是固定孔和定位槽的相对位置公差，槽的走向需要沿两个安装位的连线方向，才能起到位置补偿的作用，

　　如果槽的方向偏斜，安装时螺栓无法顺利穿入，甚至会导致法兰安装后出现翘曲，影响轴承的回转精度；三是轴承内孔与紧定螺钉孔的相对位置，紧定螺钉孔需要正对内孔的轴线方向，保证锁紧时螺钉端面能均匀压在轴的表面，避免轴被顶偏导致轴承运转时出现卡滞。在实际选型应用中，这类轴承单元常被用在小型皮带输送机的从动辊支承、包装设备的送膜辊支承、检测仪器的转盘转轴支承这类载荷不大但安装空间紧凑的位置，相比采用独立轴承座加滚动轴承的分体式装配方案，集成式的法兰轴承单元不需要额外调整轴承的同轴度，装配时只需要将法兰贴紧安装面，穿好固定螺栓、锁紧轴上的紧定螺钉即可完成安装，对装配人员的技能要求更低，也更适合批量设备的标准化装配流程。铸造法兰的表面保留了铸造后的清整处理特征，没有多余的装饰性结构，所有轮廓都服务于功能需求：法兰外圈的加强筋沿轴承外圈的受力方向分布，在螺栓锁紧时能避免法兰本体出现变形，保证轴承外圈始终处于均匀受力的状态；法兰和轴承外圈结合的位置做了圆角过渡，减少应力集中，在承受一定径向冲击载荷时，不会在结合位置出现开裂问题。
