不锈钢椭圆法兰带座轴承单元结构设计

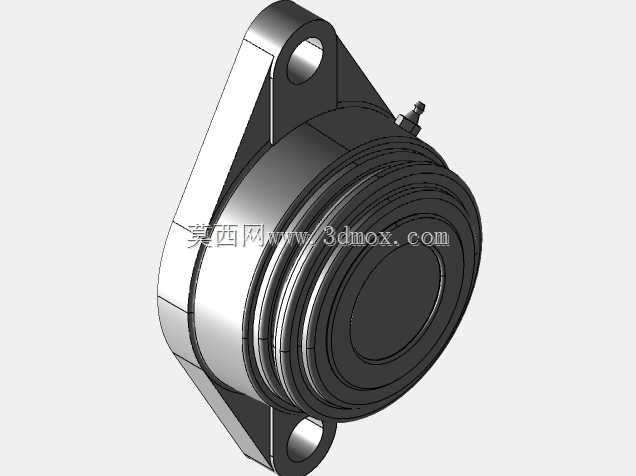

　　这款不锈钢椭圆法兰轴承单元，核心适配食品加工、医药生产、户外沿海输送设备这类对耐腐蚀有硬性要求的传动场景，常规铸铁带座轴承在这类工况下容易出现锈层剥落、润滑脂渗漏污染物料的问题，不锈钢材质的选型从根源上规避了这类风险。从结构设计来看，采用两孔椭圆法兰的安装形式，相比方形四孔法兰，在安装空间局促的机架侧板、薄壁型材支架上更具适配性，两个安装孔的连线过轴承中心，安装时只需对齐两个定位孔即可完成同轴度初调，不需要像四孔结构那样反复核对四个孔位的对齐度，现场装配效率能提升不少。轴端配置的封闭端盖是设计上的实用细节，在输送线的从动辊端、搅拌设备的外露轴端这类位置，端盖可以阻挡加工过程中产生的碎屑、冲洗设备的水渍、空气中的粉尘进入轴承滚道，

　　避免磨粒磨损造成的轴承提前失效，也能减少润滑脂的外泄，适配有洁净要求的生产场景。轴承本体与法兰座采用过盈配合的嵌装结构，座体的承孔加工有定位止口，轴承压入后不会出现径向窜动，座体上的注油嘴位置做了角度优化，安装后注油嘴朝向机架外侧，日常补脂维护时不需要拆卸周边的护罩或者相邻构件，伸手即可完成注油操作。安装边界方面，椭圆法兰的长轴方向沿轴承径向延伸，两个安装孔的中心距适配常规轻型输送设备的型材安装孔位，轴承内孔适配标准公制、英制光轴，轴伸端的密封采用双唇口接触式密封，内唇贴合轴面阻挡内部润滑脂溢出，外唇阻挡外部杂质侵入，在有定期冲洗要求的食品车间工况下，能承受一定压力的水柱冲洗而不会出现水液渗入轴承内部的情况。

　　这类带座轴承单元在选型时，不需要额外设计轴承座的加工工装，直接通过法兰孔固定在设备立板或者支架上即可，自身已经完成了轴承与座体的同轴度校准，装配时只需要保证轴与内孔的配合公差，就能获得稳定的回转精度，相比分体式采购轴承和座体再自行装配的模式，能避免装配过程中敲打伤及轴承滚道、同轴度偏差造成的早期磨损问题。座体的法兰安装面做了铣平加工，安装时不需要额外在机架上加工沉台或者配垫片，贴合面即可保证轴承的轴线与安装面垂直，减少轴系运转时的附加弯矩。在轻度腐蚀的工况下，比如户外的物流分拣线、沿海区域的小型输送设备，不锈钢材质的座体不需要做额外的喷漆或者镀锌防腐处理，长期使用也不会出现锈层脱落污染输送物料的问题，后期维护只需要定期补充适配的润滑脂即可，维护成本远低于常规铸铁带座轴承。
