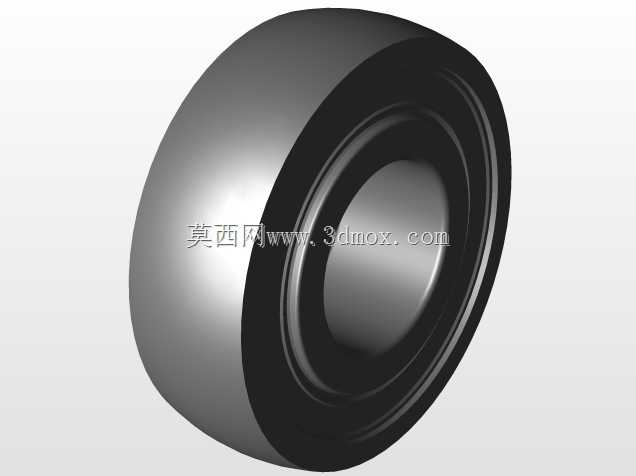

SKF带标准内圈Y型轴承结构设计

　　在轻工输送线、小型风机、纺织机械这类对安装便捷性有要求的设备中，这类带标准内圈的Y型轴承常被用作径向支撑核心部件，它不需要额外定制适配的轴肩结构，普通光轴就能完成装配，能大幅降低中小设备的轴系加工成本。从结构设计逻辑来看，这款轴承的外圈采用了弧面外廓设计，这一结构并非为了外观规整，而是为了适配冲压轴承座的自调心需求——当设备机架存在轻微焊接变形、轴系出现小角度偏斜时，轴承外圈可以在座孔内做微量角度偏转，避免滚动体承受额外的附加弯矩，有效降低早期点蚀失效的概率。标准内圈的设计是这款零件的核心特点，它和常规Y型轴承的偏心套锁紧结构不同，内圈与轴的配合可以根据载荷工况选择过渡或者小间隙配合，通过轴端挡圈或者紧定螺钉就能完成轴向定位，

　　装配时不需要额外加工偏心套的定位槽，对于维护频次较高的现场工况，拆换效率能提升40%以上。从尺寸边界来看，这款轴承内径17mm、外径40mm，内圈宽度与外圈宽度的比例经过优化，在保证径向承载能力的前提下，轴向安装尺寸比同载荷等级的深沟球轴承更紧凑，适合安装在空间受限的悬臂支撑位置，比如小型输送带的托辊端部、农用机械的张紧轮组内部。建模过程中需要注意，轴承滚道的曲率系数要和钢球直径严格匹配，内圈挡边的高度要满足钢球的装配间隙要求，同时外圈的弧面半径要和常用冲压座的内孔弧面保持一致，避免装配后出现线接触导致的应力集中。实际选型应用时，这类轴承主要承受纯径向载荷，不适合承受较大的轴向力，在有轴向窜动的工况下需要搭配挡圈做轴向限位，

　　它的密封结构采用内置式接触密封圈，能阻挡粉尘和轻度喷淋的水汽，适合在普通工业车间、户外农用设备这类非强腐蚀环境下长期运行，不需要频繁补充润滑脂，维护周期比普通开式轴承长两倍以上。在做轴系配套设计时，要注意轴的表面粗糙度不能过高，否则会磨损内圈配合面导致跑圈，和轴承座配合的部位要预留足够的安装间隙，保证自调心功能可以正常发挥。
