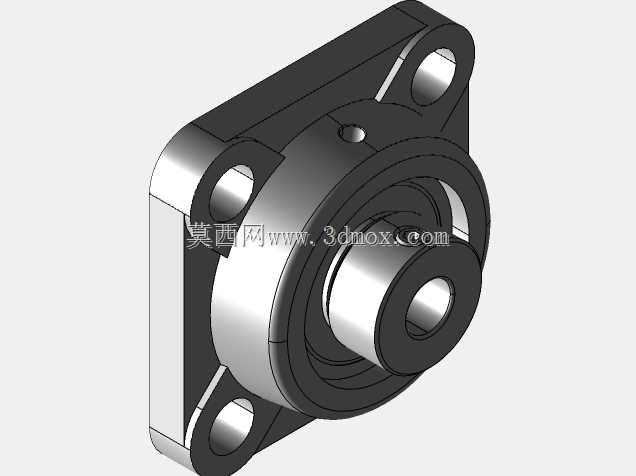

灰色铸造方形四孔法兰轴承单元结构

　　在轻工输送线、小型食品加工设备、仪器仪表传动机构这类对安装空间有严格限制的场景里，方形法兰式带座轴承一直是支撑旋转轴系的核心部件，这款四孔固定的灰色铸造方形法兰轴承单元，就是针对这类紧凑安装需求设计的支撑组件。从实际选型适配的角度看，这类轴承单元最常出现在轴径12mm的轻载传动场合，比如小型皮带输送机的从动辊支撑、检测仪器的进给辊轴定位、小型包装设备的导辊安装位，它不需要额外加工复杂的轴承安装座，直接通过法兰面的四个固定孔就能完成定位锁紧，大幅降低设备机架的加工难度。

　　从结构设计逻辑来看，这款轴承单元采用一体化铸造的方形法兰座，材质为灰铸铁，本身具备不错的减振性能，能够吸收轴系运转过程中产生的小幅振动，避免振动直接传递到设备机架引发整机共振。法兰座的四个固定孔呈对称分布在方形座的四个角位，安装时螺栓受力均匀，相比两孔固定的结构，抗倾覆能力更强，即使轴系存在小幅的径向偏载，也能保证轴承座不会出现单侧松动的问题。轴承内圈与轴采用间隙配合过渡安装，锁紧方式可以配合顶丝完成轴与内圈的周向固定，安装拆卸都不需要专用工装，现场维护更换的效率很高。

　　从安装边界的尺寸逻辑来看，方形法兰的外轮廓尺寸适配常规的型材安装面，四个安装孔的孔位间距符合通用的安装孔距标准，不需要在机架上重新配钻非标准孔位，能够直接替换同规格的其他品牌方形法兰轴承单元，互换性表现较好。轴承座的中心轴承位与法兰安装面的垂直度经过加工保证，安装后轴的回转中心与安装面的垂直偏差控制在极小范围内，能够避免轴系运转过程中出现别劲、卡滞的问题，延长轴承的实际使用寿命。轴承单元自带的密封结构能够阻挡日常工况下的粉尘、碎屑进入轴承滚道，在普通的工业车间环境下不需要额外加装密封防护结构，只有在多水、多腐蚀介质的工况下才需要按需选配保护盖，适配不同的使用环境。

　　在实际建模选型过程中，这类法兰轴承单元的三维模型需要重点关注几个关键尺寸的准确性：首先是法兰座的总厚度，这个尺寸决定了安装后轴承座凸出安装面的高度，直接影响轴系的轴向安装空间预留；其次是四个固定孔的中心距与孔径，这部分尺寸如果出现偏差，现场安装时就会出现孔位对不齐的问题，无法完成装配；再者是轴承内圈的内径尺寸、内圈凸出法兰座的轴向长度，这部分尺寸关系到轴的插入深度以及轴上零件的定位空间；最后是轴承外圈与铸造座的配合公差，建模时要预留合理的装配间隙，还原实际压装的配合关系。

　　从功能特性上看，这款轴承单元属于预调心性能的带座轴承结构，即使安装面存在小幅的平面度误差，或者轴加工时存在轻微的同轴度偏差，轴承内部的调心结构也能补偿这类偏差，不会让轴承滚道承受额外的附加载荷，这点对于现场安装精度不高的小型设备来说非常实用，不需要过高的加工精度就能保证轴系的顺畅运转。灰铸铁材质的法兰座相比冲压钢板的轴承座，刚性更好，在承受径向冲击载荷的时候形变更小，适合有小幅冲击的轻载传动场景，不会因为长期受载出现法兰座变形导致轴承抱死的问题。

　　在设备设计阶段调用这类标准件三维模型时，不需要再对轴承内部的滚道、钢球、保持架结构做细化建模，只需要保证外部安装尺寸、装配接口尺寸的准确性即可，能够大幅缩短整机设计的建模周期，同时避免因为标准件尺寸绘制错误导致的装配干涉问题。在装配校验环节，要重点检查轴承单元法兰面与机架安装面的贴合情况，确认固定螺栓的长度能够满足锁紧要求，不会出现螺栓过长顶到轴承内部结构、或者螺栓过短锁紧力不足的问题，同时要预留出轴承维护时的拆卸空间，保证后期更换轴承时不需要拆解周边过多的零部件。
