钢制六角梯形传动螺母结构设计

　　在做梯形丝杠传动副的配套选型时，六角梯形螺母是很容易被忽略但直接影响整套传动机构负载能力与传动精度的核心零件，不同于普通连接用的六角螺母，这类螺母的内螺纹为梯形牙型，和梯形丝杠配合后可将旋转运动转化为直线往复运动，广泛用在各类需要直线进给、位置调节、顶升负载的设备结构里，比如小型工装的升降调节机构、机床的进给拖板传动副、包装设备的物料推送工位、自动化生产线的挡停定位机构，甚至一些手动调节的工装夹具、检测设备的位置微调结构里，都能看到这类六角梯形螺母的应用。

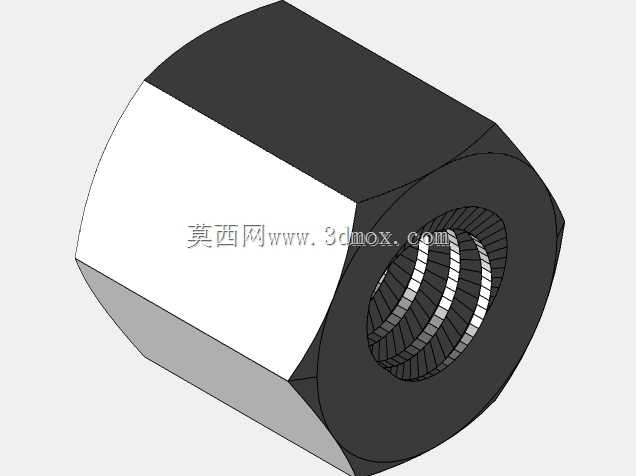

　　从结构设计的角度看，这款螺母采用外六角的外形，并非随意选择，首先六角外形是机械行业里最通用的扳拧夹持结构，普通的开口扳手、套筒扳手都可以直接对其进行锁紧操作，不需要定制专用的装夹工具，在设备装配和后期维护时，现场操作人员不需要准备特殊工装就能完成安装拆卸，大幅降低了现场运维的门槛。其次六角结构的六个平面可以很好地和安装基座的贴合面配合，在安装时可以通过侧面的平面实现周向防转，不需要额外加工复杂的防转结构，比如在安装板上铣出对应尺寸的六角沉孔，将螺母嵌入沉孔内，就能完全限制螺母的周向转动，只需要在轴向做简单的限位固定，就能保证螺母和丝杠配合传动时不会跟转，这种安装方式结构简单，加工成本低，可靠性也远高于销钉防转、键连接防转这类需要额外加工配合特征的结构。

　　内孔的梯形螺纹是这款螺母的核心功能结构，梯形螺纹的牙型角通常为30度，相比普通三角螺纹，梯形螺纹的牙根强度更高，螺纹牙的受力面接触面积更大，能够承受更大的轴向负载，同时传动过程中的对中性更好，磨损后可以通过调整螺母和丝杠的轴向间隙来补偿磨损量，延长整套传动副的使用寿命。在设计这款螺母的内螺纹时，需要严格匹配对应规格梯形丝杠的公差带，保证螺纹配合的间隙在合理范围内，间隙过大会导致传动回程误差大，影响进给精度，间隙过小则会导致传动阻力大，磨损加快，甚至在传动过程中出现卡滞的问题。同时螺母的轴向长度也经过了合理设计，足够的螺纹啮合长度可以让轴向负载均匀分布在多圈螺纹牙上，避免单圈螺纹受力过大出现滑牙、变形的问题，也不会因为长度过长导致材料浪费、安装空间占用过大。

　　材质选用钢材是经过多方面考量的，钢制螺母的强度高，刚性好，在承受较大轴向冲击负载时不容易出现变形或断裂，相比铜制、尼龙材质的梯形螺母，钢制螺母的承载能力更强，成本更低，适合用在负载较大、传动频率中等的工况下。当然在实际应用中，如果需要更高的传动效率、更低的磨损率，也可以在钢制螺母的基础上做表面热处理，提升螺纹表面的硬度和耐磨性，或者在螺纹表面涂抹润滑脂，降低传动过程中的摩擦阻力，减少磨损。

　　从安装边界的角度看，这款六角梯形螺母的外六角对边尺寸、螺母总厚度、内螺纹的公称直径和导程，都是和对应规格的梯形丝杠、安装基座的尺寸配套的，在做设备结构设计时，只需要在安装板上加工出对应尺寸的六角沉孔，沉孔的深度略小于螺母的厚度，再在安装板背面加装轴向压盖，就能将螺母完全固定在安装板上，安装结构非常简洁。需要注意的是，安装时要保证螺母的内螺纹轴线和丝杠的安装轴线完全同轴，否则会导致传动过程中出现别劲、磨损加剧、传动阻力波动大的问题，因此在加工安装沉孔时，需要保证沉孔的轴线和丝杠安装基准面的垂直度公差在合理范围内，通常控制在0.05mm以内就能满足大部分普通传动工况的精度要求。

　　在实际选型应用时，不能只看螺母的外形尺寸，还要结合整套传动机构的轴向负载、传动速度、行程长度、精度要求来选择合适的规格，比如在轻载的手动调节工位，可以选择长度稍短的螺母，降低成本；在重载的动力传动工位，则要选择啮合长度更长、材质强度更高的螺母，同时要定期检查螺纹的磨损情况，当螺纹间隙过大影响传动精度时，及时更换螺母，避免出现传动失效引发设备故障。另外这类六角梯形螺母也可以根据实际使用需求做定制化修改，比如在螺母端面加装法兰盘，通过螺栓直接固定在安装板上，不需要加工沉孔，适合安装板厚度较薄的场景；也可以在螺母侧面加工顶丝孔，通过顶丝将螺母和丝杠锁死，实现位置固定，用作重载的锁紧螺母使用。
