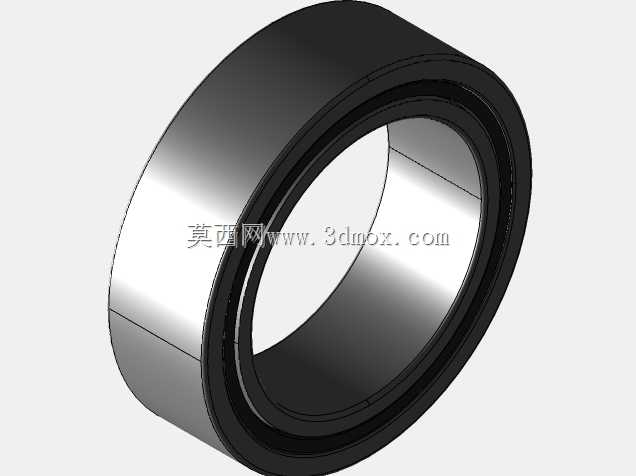

NAO型无加强筋滚针轴承三维结构

　　在重载低速的传动工况中，滚针轴承始终是径向安装空间受限场景下的核心支承部件，这款NAO系列无加强筋结构的滚针轴承，针对紧凑型安装需求做了结构优化，在常规机床进给机构、纺织机械罗拉传动、工程机械操纵连杆铰接点这类对径向尺寸要求严苛的位置，能在有限的截面尺寸下提供比同内径球轴承、滚子轴承更高的径向载荷承载能力。从结构设计逻辑来看，该款轴承取消了外圈外侧的加强筋结构，将外圈壁厚做了均匀化处理，加工过程中可通过一次冷镦成型配合精车内孔、外圆工序完成坯件制备，相比带加强筋的同规格轴承，外圈的圆柱度更容易控制，装配时与安装座孔的配合面接触更均匀，不会出现加强筋位置应力集中导致的外圈变形问题。轴承的滚针采用密排设计，滚针之间通过保持架做等距分隔，

　　避免滚针运转过程中出现相互摩擦剐蹭的情况，同时保持架采用引导边设计，在轴承内圈相对外圈做偏斜摆动时，能对滚针形成有效约束，防止滚针出现歪斜卡滞的故障。从安装边界来看，这款轴承的内径、外径、宽度尺寸形成了紧凑的尺寸链，安装时无需额外配置内圈挡边，可直接将轴颈作为滚道配合面使用，能进一步压缩整个支承部位的轴向尺寸，在多连杆铰接的紧凑机构中，这种设计可以有效减少相邻铰接点的间距，优化整个连杆机构的力臂比例。实际选型应用时，需要注意轴颈表面的硬度与粗糙度要求，因为无内圈配置下轴颈直接与滚针接触，表面硬度需要达到轴承滚道的同等硬度要求，粗糙度控制在Ra0.8以下才能保证轴承的额定使用寿命，同时安装座孔的公差需要选用过渡配合，

　　避免外圈在孔内出现蠕变磨损。轴承的密封结构采用内置式双唇密封圈，能在多粉尘、有少量润滑脂飞溅的工况下阻挡外界杂质进入滚道区域，同时防止内部润滑脂泄漏，日常维护时仅需在首次装配时填充足量的锂基润滑脂，即可满足长期运转的润滑需求，无需频繁加注润滑脂。在三维建模过程中，该模型还原了滚针的修缘细节、保持架的兜孔结构以及外圈的倒角尺寸，可直接用于装配干涉检查、机构运动仿真环节，帮助设计人员在整机设计阶段提前验证安装空间是否匹配，避免后期加工装配时出现尺寸干涉问题。
