DIN6798A标准外齿锁紧垫圈结构设计

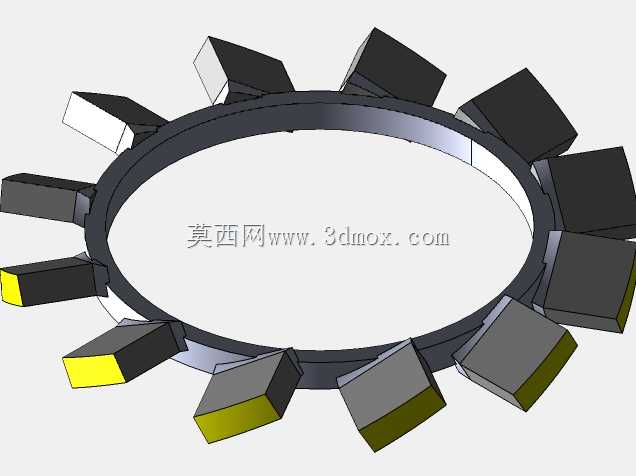

　　在各类需要螺纹连接防松的机械装配场景中，外齿锁紧垫圈是应用极为广泛的基础五金零件，这款对应DIN6798A标准的外齿垫圈，主要适配公称尺寸16mm的螺纹连接件，可在螺栓、螺钉与被连接件之间形成可靠的防松锁紧结构，避免设备运行过程中因振动、冲击载荷导致螺纹副松脱失效。从结构设计来看，该垫圈采用环形基体搭配周向均匀分布的外伸齿爪结构，齿爪沿垫圈周向等距排布，每个齿爪的端面带有一定的倾斜角度，当螺纹连接件拧紧时，垫圈被压平在连接件与被连接件表面之间，外伸的齿爪会分别嵌入两端贴合面的微观凹陷中，同时垫圈自身的弹性回弹力会持续给螺纹副施加轴向张紧力，双重作用下实现可靠的防松效果。不同于内齿锁紧垫圈，外齿结构的齿爪分布在环形基体的外圆周，

　　齿爪的有效接触面积更大，能够适配更大的压紧力场景，同时在安装过程中，外齿结构不会与螺纹杆身发生干涉，安装容错率更高，尤其适合被连接件表面硬度不高、安装空间允许齿爪外伸的装配场景，比如低压电气柜的接线端子装配、小型机电设备的外壳连接、通用钣金结构的螺纹连接等场景都能见到这类垫圈的应用。设计这类垫圈时，首先要匹配对应螺纹规格的内孔尺寸，保证内孔与螺纹杆身之间留有合理的安装间隙，间隙过大会导致垫圈安装后偏心，影响防松效果，间隙过小则会导致安装困难，甚至刮伤螺纹表面。周向齿爪的数量、每个齿爪的折弯角度、齿爪的伸出长度都是核心设计参数，齿爪数量过多会导致单个齿爪的弹性变形量不足，防松弹力下降，齿爪数量过少则会导致齿爪与贴合面的咬合点不足，

　　防松可靠性降低，这款垫圈的齿爪数量经过匹配计算，在对应规格下能够平衡弹性与咬合性能，齿爪的折弯角度控制在合理范围内，既保证拧紧后齿爪能顺利嵌入贴合面，又不会因为折弯角度过大导致齿爪在压紧过程中发生塑性断裂。从安装边界来看，这类外齿垫圈的外径比同规格平垫圈更大，设计装配位时需要在连接孔外围预留足够的平面空间，避免齿爪与周边结构发生干涉，同时被连接件的贴合面要尽量平整，避免存在过大的台阶或斜度，否则会导致部分齿爪无法有效贴合，降低整体防松性能。在实际选型应用中，这类不锈钢材质的外齿垫圈适配腐蚀环境下的装配需求，表面钝化处理后能够在常规潮湿、弱腐蚀工况下长期使用，不需要额外的表面防护，相比普通弹簧垫圈，外齿垫圈的防松效果更稳定，

　　对被连接件表面的损伤更小，同时不会因为多次拆装导致弹性快速衰减，适合需要定期拆装维护的连接部位。建模过程中需要重点保证齿爪的折弯角度一致性，周向排布的等分精度，以及环形基体的平面度，这些参数直接影响垫圈装配后的受力均匀性，如果齿爪角度不一致，会导致拧紧后各个齿爪的受力偏差过大，受力大的齿爪容易提前发生塑性变形，受力小的齿爪无法发挥咬合作用，最终导致整体防松失效。
