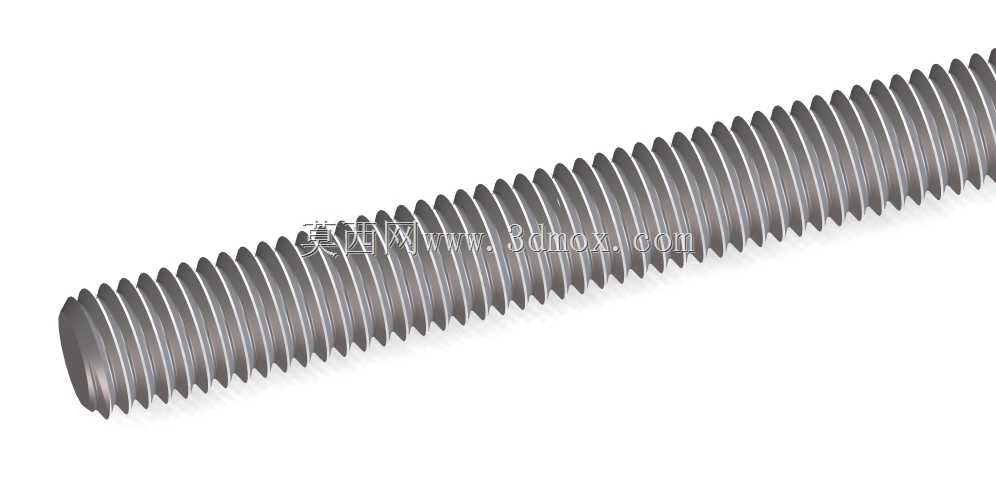

M8右旋一米长ISO标准螺纹杆结构设计

　　在自动化生产线的物料顶升机构、小型检测设备的位移调节模块、工装夹具的压紧调节结构里，这类长规格右旋螺纹杆是很常见的传动与紧固复合零件，很多刚入行的结构工程师做选型时，容易忽略杆长与螺纹同轴度对实际使用的影响，总觉得只要螺纹规格匹配就能用，实际在长行程传动场景里，杆的直线度、螺纹牙型的一致性直接决定了调节过程的顺畅度，甚至会影响整套机构的重复定位精度。这款M8规格的右旋螺纹杆，遵循ISO通用螺纹标准设计，牙型角保持60度通用公制螺纹参数，一米的总长设计覆盖了多数中小设备的直线调节行程需求，不需要现场做二次接长加工，避免了接长带来的同轴度误差、螺纹衔接处卡顿的问题。从设计逻辑上看，这类长螺纹杆做三维建模时，

　　不能简单用螺旋扫描一次性扫完全长，实际加工中长杆类螺纹件会存在微小的导程累积误差，建模时要考虑两端预留的装夹工艺位，虽然成品图里没有标注工艺台，但实际选型安装时，要注意两端如果需要配合锁紧螺母，要预留出足够的螺纹收尾避让空间，避免螺母拧到行程端点时出现卡滞。安装边界上，M8的螺纹大径决定了配套的光孔过孔要做到8.5mm以上，如果是做传动螺母配合，铜质螺母的配合长度建议不小于24mm，也就是三倍螺距以上的啮合长度，才能保证传动时的受力均匀，避免长时间往复运动后出现螺纹牙磨损过快的问题。在传感器安装支架的微调结构里，这类螺纹杆常用来做传感器的前后位置微调，靠两端的锁紧螺母固定位置，一米的长度可以适配多组传感器并排安装的支架调节需求，

　　不需要单独裁切不同长度的杆件，减少备件种类。做结构设计时还要考虑，长螺纹杆如果水平安装跨度超过600mm，中间要增加支撑导套，避免杆自重带来的下挠变形，影响调节精度，垂直安装时则要注意下端的限位结构，防止螺母脱出时杆件下坠。螺纹表面的粗糙度要控制在合理范围，太粗糙会增大调节摩擦力，太光滑又容易出现锁紧后松动的问题，实际建模时可以把螺纹牙的表面粗糙度参数标注在工程图里，给加工环节明确的精度要求。很多人做这类标准件建模时会忽略螺纹收尾的退刀槽结构，实际量产的螺纹杆两端都会有短距离的退刀不完整螺纹段，安装时要把这段距离算进行程里，避免实际可用调节行程达不到设计预期，比如一米的总长，扣除两端各10mm左右的退刀段，实际有效螺纹行程大概在980mm左右，选型时要把这个余量算进去，避免出现安装后行程不够的问题。
