气动弹性轮胎式联轴器结构三维设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:587572
  • 气动弹性轮胎式联轴器结构三维设计
  • 气动弹性轮胎式联轴器结构三维设计
  • 气动弹性轮胎式联轴器结构三维设计
  • 气动弹性轮胎式联轴器结构三维设计
  • 气动弹性轮胎式联轴器结构三维设计
  • 气动弹性轮胎式联轴器结构三维设计

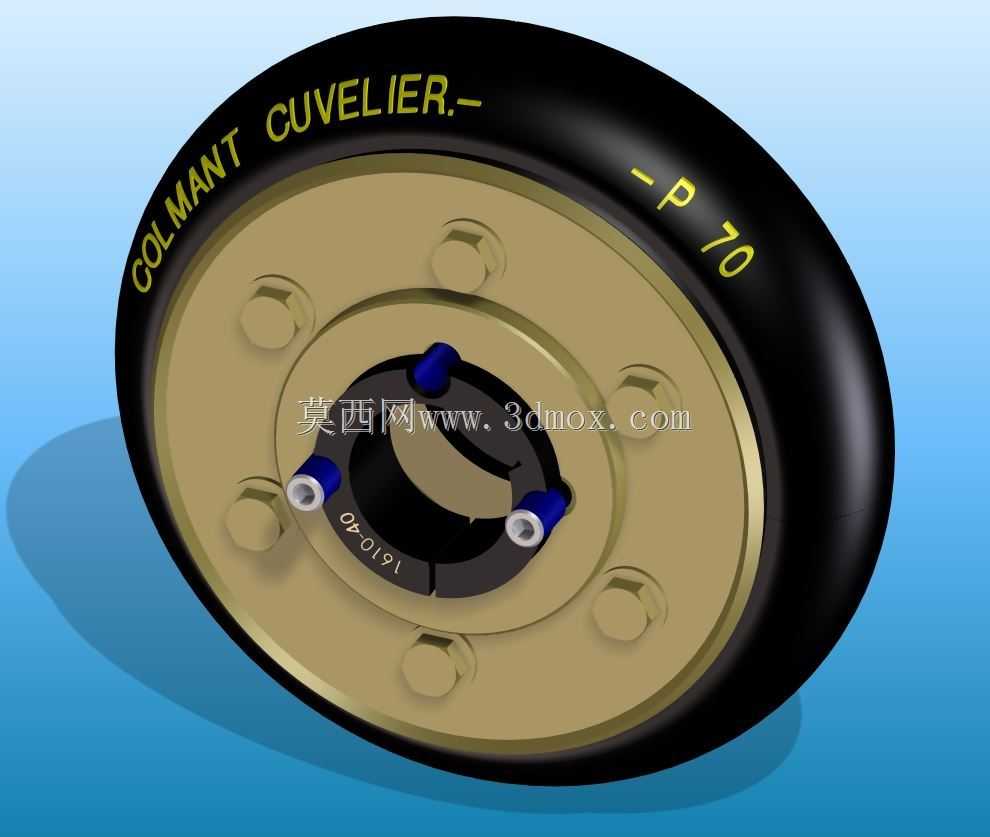

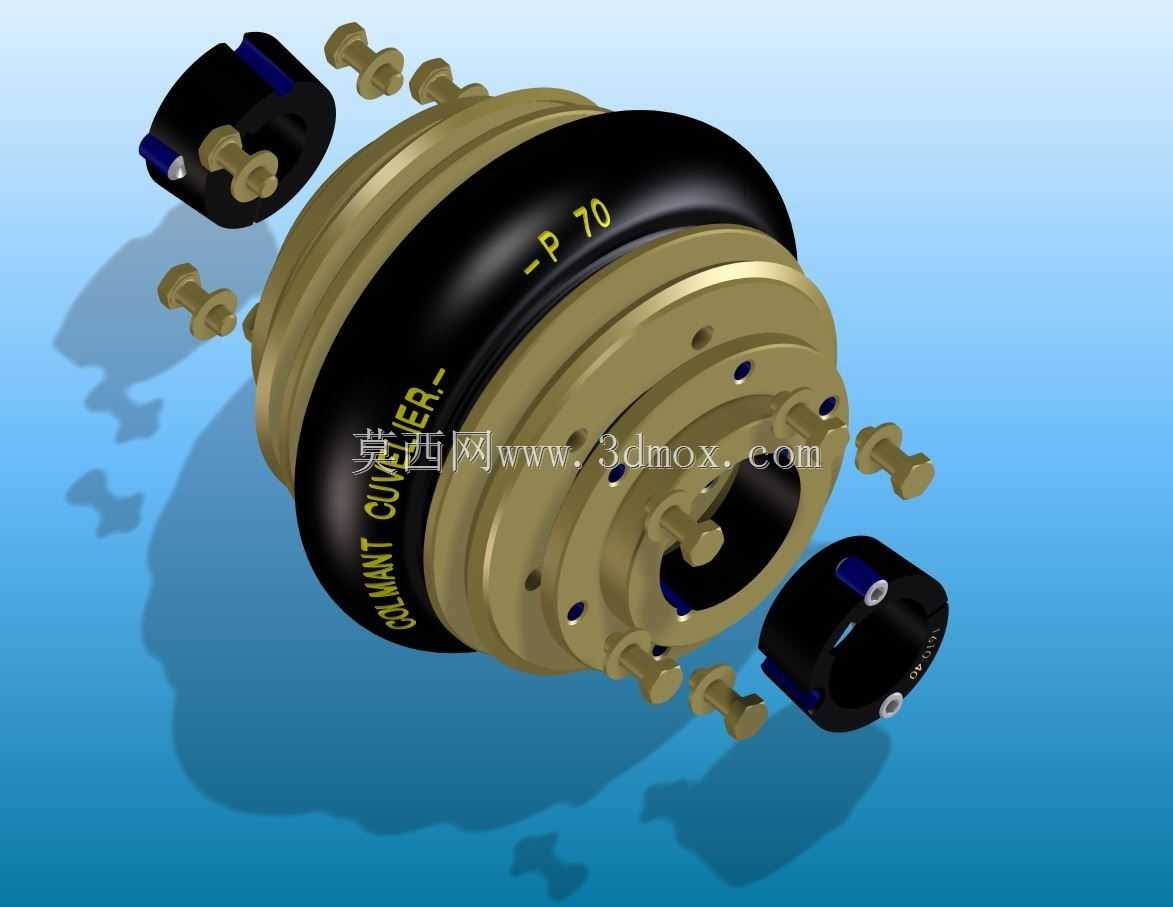

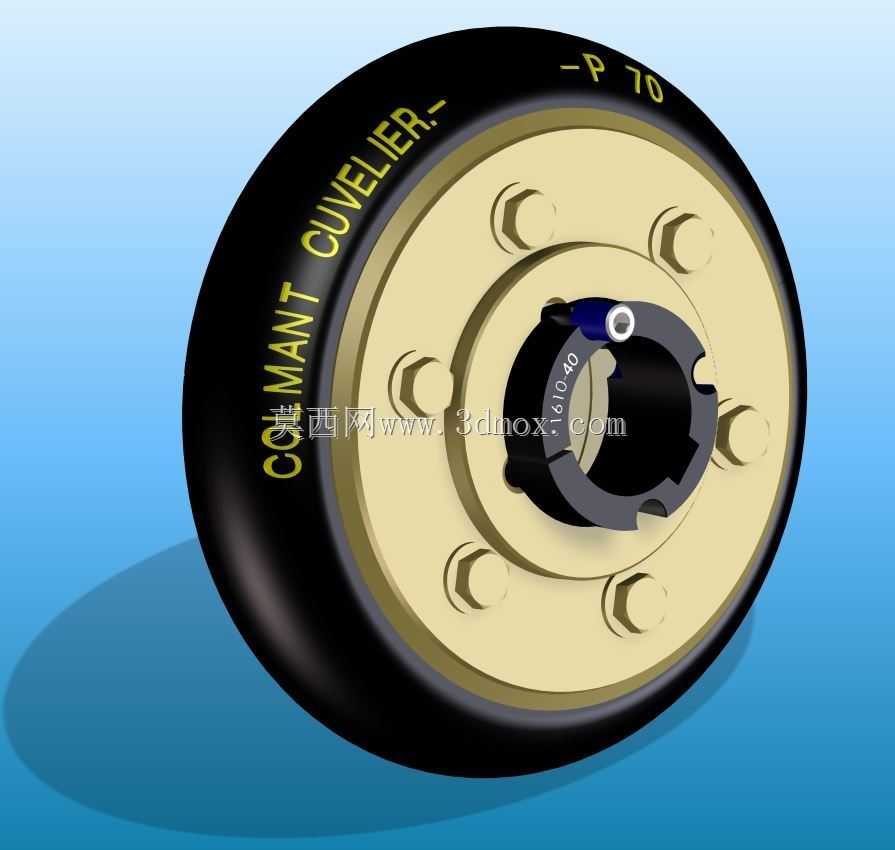

  在工业传动系统的布局设计中,这类带衬套的气动弹性联轴器常被用于存在小幅径向、角向偏移的两轴连接场景,尤其适配轻工输送、纺织机械、小型风机这类对传动缓冲有要求的设备端,能在传递额定扭矩的同时,吸收轴系运行中产生的微幅振动,避免刚性连接带来的轴承额外负载。从结构设计逻辑来看,该部件采用橡胶轮胎式弹性主体作为扭矩传递的中间介质,外侧橡胶胎体通过硫化工艺与两侧金属连接法兰牢固结合,金属法兰端面上均匀分布的沉头安装位,用于穿设紧固螺栓实现与主动、从动轴端法兰的对接,安装时无需移动两端设备即可完成拆装,适配现场检修空间有限的工况。中间的轮毂组件带对开式夹紧衬套,通过周向布置的锁紧螺钉实现与轴径的抱紧固定,衬套内孔适配常见的40mm轴径,

  安装时可通过调整锁紧螺钉的预紧力,适配一定公差范围内的轴径尺寸,降低轴端加工的精度要求。橡胶胎体上标注的型号标识对应额定扭矩传递区间,弹性体的邵氏硬度经过匹配调校,既能保证额定工况下的传动无打滑,又能在设备启动、负载突变时提供足够的缓冲量,抵消两轴之间因安装误差、机架形变产生的最大3度以内的角向偏移,以及1mm以内的径向偏移。设计建模过程中,需要重点关注橡胶胎体与金属法兰的结合面轮廓,保证硫化贴合面的建模精度,避免后续工程出图时出现配合间隙偏差;同时要核算螺栓孔的分布圆直径,确保与常规标准法兰的安装孔位匹配,轮毂处的夹紧衬套开口间隙要符合实际装配要求,保证锁紧时衬套能均匀收缩抱紧轴面,不会出现局部应力集中导致的衬套开裂。

  这类弹性联轴器相比刚性联轴器,不需要严格保证两轴的对中精度,能大幅降低现场安装的调试难度,同时橡胶材质的阻尼特性可以有效阻隔传动端的振动向从动端传递,延长后端连接设备的轴承、密封件使用寿命,在中低速、中小扭矩的传动场景中应用十分广泛。建模时对金属法兰的沉头孔深度、橡胶胎体的壁厚变化、锁紧螺钉的突出高度都做了1:1还原,能直接用于设备装配的干涉检查,也可作为选型时的安装尺寸参考,核对设备预留的安装空间是否满足该联轴器的径向、轴向尺寸要求,避免出现安装空间不足的问题。
