工业传动用同步齿形修剪带结构设计

　　这类齿形同步修剪带，常被用在轻载精密传动的工位上，比如小型自动化输送线的动力传递、桌面级加工设备的主轴进给传动、包装机械的送料机构同步驱动，还有部分检测仪器的工位切换传动场景，相比平皮带它不会出现打滑丢转的问题，相比链条传动它不需要额外润滑，运行噪音更低，维护频次也少很多。设计这款带型的时候，首先要匹配对应带轮的齿距参数，齿廓采用圆弧过渡的梯形齿形，保证和带轮啮合的时候没有卡滞，齿侧间隙控制在合理范围，既不会因为间隙过大产生回程误差，也不会因为间隙过小导致啮合磨损加快。带体的基体采用氯丁橡胶混炼配方，内部埋入沿周长方向排布的玻璃纤维抗拉层，保证带体长期受拉不会出现过度伸长，齿面覆盖耐磨尼龙布层，降低啮合过程中的齿面磨损，

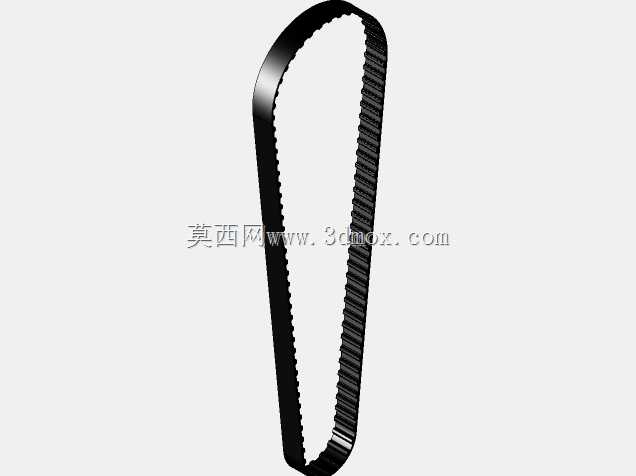

　　延长实际使用寿命。从安装边界来看，这款带的节线长度对应450规格，带宽100mm，安装的时候要注意两个带轮的平行度偏差不能超过千分之三，否则会出现带体跑偏、单侧磨损加剧的问题，张紧力的调整要控制在合理区间，张紧力过大会导致带体内部抗拉层过早疲劳断裂，张紧力过小则会出现跳齿、传动失准的问题。实际选型应用的时候，要核算传动工位的额定负载、运行线速度、每日运行时长，还要考虑工作环境的温度、是否有油污接触，这款带的常规工作温度范围在零下二十度到八十度之间，不适合长期接触矿物油类介质，否则橡胶基体容易出现溶胀开裂。带体的齿形参数完全匹配对应规格的同步带轮，建模的时候严格按照节线位置做周长基准，齿形的齿顶圆角、齿根圆角都做了工艺性处理，

　　避免生产的时候出现应力集中导致的齿根断裂问题，带体的背部做了平整处理，部分需要背部压轮张紧的工位也能适配，不会因为背部不平整导致张紧轮跳动、传动不平稳。在装配结构设计的时候，要预留好带体的安装拆卸空间，不需要拆解其他传动部件就能完成带体更换，张紧机构优先采用中心距可调的结构，或者加装外置张紧轮，张紧轮要布置在带的松边一侧，避免增加带体的交变弯曲应力。
