多规格金属螺旋缠绕密封垫片设计

　　在石油化工、市政给排水、热力管网等带压流体输送场景中，法兰连接处的密封可靠性直接决定整套管线系统的运行安全，金属缠绕垫片作为半金属静密封元件的核心品类，是中高压、温度交变工况下法兰连接的首选密封方案。本次设计的缠绕垫片覆盖DN15至DN65常用通径规格，适配PN10与PN40两个压力等级的标准法兰安装需求，建模过程严格参照密封件实际成型工艺还原结构细节，没有做简化失真处理。

　　从结构设计逻辑来看，这类垫片采用V型或W型金属钢带与非金属填充带交替叠绕的成型方式，金属带提供足够的结构回弹性能，在法兰螺栓预紧力作用下，能够补偿法兰密封面的微观不平度，同时抵消管线运行中因温度变化、压力波动产生的密封面间隙变化；内外侧的金属定位环一方面起到安装定位作用，避免垫片放置时偏移密封面，另一方面可以限制垫片的过度压缩，防止螺栓预紧力过大导致垫片本体压溃失效。

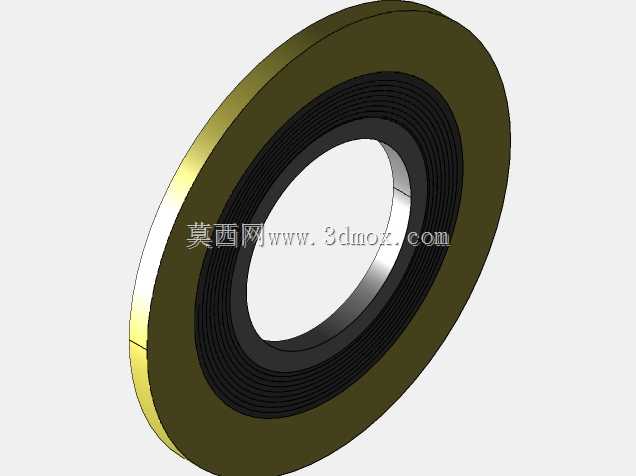

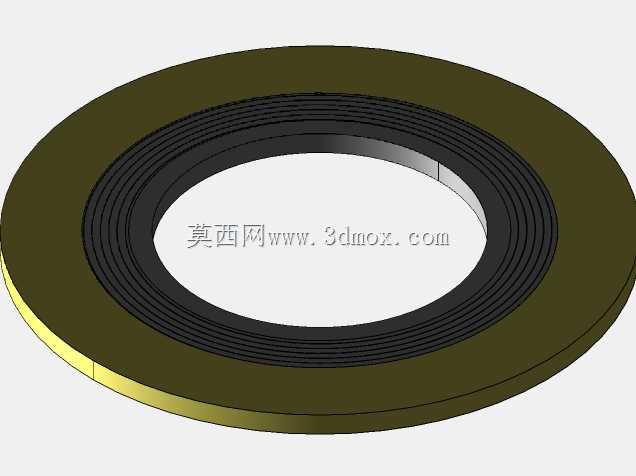

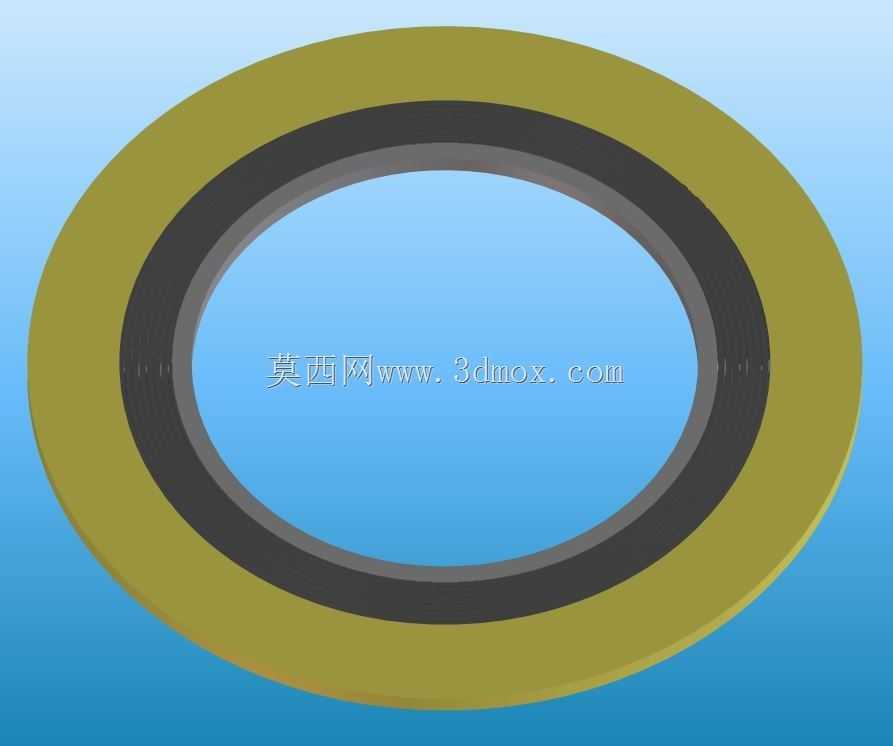

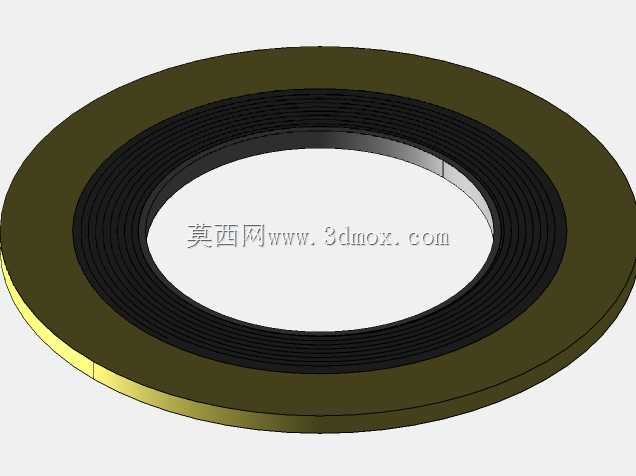

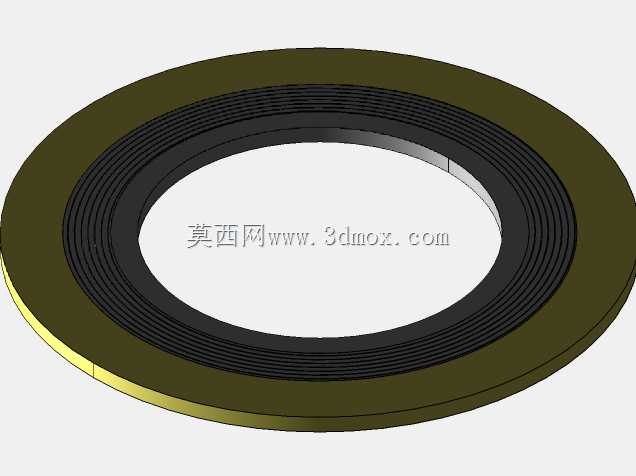

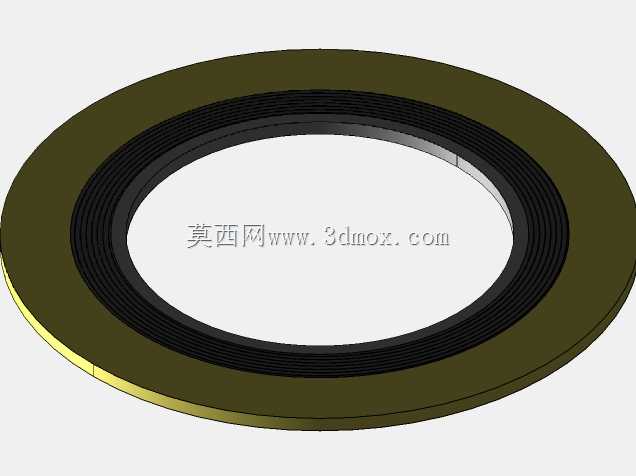

　　建模时首先确定各通径对应的密封面尺寸边界，DN15规格适配的法兰密封面内径、外径尺寸严格匹配国标法兰的密封凸台参数，DN20、DN32、DN40、DN50、DN65各规格均对应标准法兰的安装尺寸，确保模型导入装配环境后可以直接与对应规格法兰完成配合，不需要额外调整尺寸。模型还原了缠绕层的层叠纹理特征，外侧定位环的金属倒角、内侧加强环的厚度细节都按照实际产品的加工公差做了还原，能够直观呈现垫片安装后的压缩量预留空间。

　　在实际工程选型中，这类缠绕垫片可适配光滑面、凹凸面、榫槽面等多种法兰密封面形式，相比纯非金属垫片，它的耐温耐压区间更宽，在存在温度循环、压力脉冲的管线上，密封寿命远高于普通橡胶垫或石棉垫；相比纯金属垫片，它所需的螺栓预紧力更小，对法兰密封面的加工精度要求更低，安装容错率更高。建模过程中特意保留了缠绕层的径向厚度参数，方便结构设计人员在做管线装配时校核螺栓孔与垫片外径的安全距离，避免安装时垫片与螺栓发生干涉，同时定位环的厚度尺寸也按照实际产品设置，能够准确模拟垫片安装后的整体高度，为法兰配对的螺栓长度选型提供参考。

　　不同通径的垫片在缠绕密度上做了差异化还原，高压等级对应的垫片缠绕层更紧密，金属带的占比更高，回弹性能的参数表现也对应高压工况的密封需求，模型的结构细节能够支撑工程人员做密封方案的可视化验证，也可用于管线装配的干涉检查、安装工艺的模拟演示。
