DN40管道配套安装用支架轴环结构

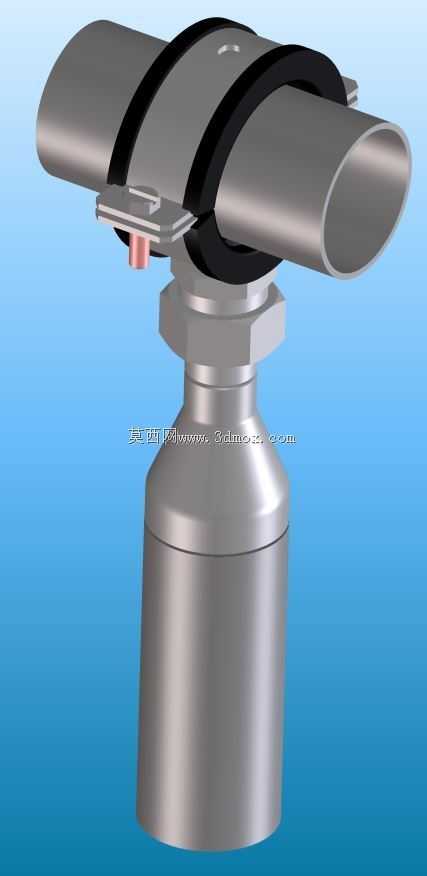

　　这套结构主要面向工业现场DN40规格流体输送管道的安装固定需求，同时兼顾管道外壁挂载检测元件的安装承载，在净水处理管路、化工介质输送支管、暖通循环水管道、小型生产设备流体供给管路中都有广泛的适配场景。日常现场施工中，DN40管道的常规固定多采用普通抱箍搭配角钢支架的形式，当需要在管道上加装流量、温度、压力类检测元件时，往往需要额外焊接安装座或者二次打孔固定，不仅施工效率低，还容易破坏管道防腐层甚至造成管壁损伤引发泄漏风险，这套集成式的支架轴环结构正是针对这类现场痛点做的整合设计。结构主体分为上下两个部分，上部是适配DN40管道外径的环形抱合结构，内侧预留了橡胶缓冲垫的安装槽位，抱合后橡胶垫直接贴合管道外壁，

　　既可以增大摩擦力防止管道轴向窜动，又能避免金属结构直接硬接触管道外壁造成的防腐层磨损，同时还能缓冲管道运行时产生的小幅振动，避免振动传递到下部挂载的检测元件上，影响检测精度。抱环的锁紧采用双侧螺栓压紧结构，相比单侧锁紧的普通抱箍，抱紧力分布更均匀，不会出现局部应力集中压伤薄壁管道的情况，安装时不需要复杂工装，普通开口扳手即可完成锁紧操作。下部的支撑柱采用六角基座结构，和上部抱环通过螺纹连接，既可以根据现场安装空间调整整体支撑高度，也可以适配不同安装面的固定需求，支撑柱底部为平面安装基准，可直接固定在设备侧壁、支架横梁或者混凝土基础的预埋板上，安装基准面的平面度公差控制在0.1mm以内，保证挂载的检测元件垂直度符合安装要求。

　　设计过程中，首先根据DN40管道的国标外径尺寸确定抱环的内圈直径，预留2mm的橡胶垫压缩余量，保证抱紧后橡胶垫的压缩率在合理区间，既不会因为压缩量过大导致橡胶垫过早老化失效，也不会因为压缩量不足导致抱紧力不够出现管道滑移。抱环的壁厚根据挂载载荷做了强度校核，当挂载重量不超过5kg的检测元件时，壁厚3mm的304不锈钢材质即可满足1.5倍安全系数的强度要求，支撑柱的直径根据悬臂长度做了挠度校核，保证管道运行产生振动时，下部挂载元件的振幅不超过检测允许的范围。安装边界方面，这套结构适配的管道外径范围为47mm到50mm，覆盖DN40无缝钢管、PVC管、不锈钢管的常规外径公差，

　　整体安装后从管道中心到安装基准面的垂直距离可在60mm到80mm之间调整，横向占用空间不超过120mm，不会和周边并行管道或者设备结构产生干涉，抱环锁紧螺栓的操作空间预留充足，即使在管道排布密集的管廊区域也能顺利完成安装作业。
