气动驱动三片式对焊球阀结构设计

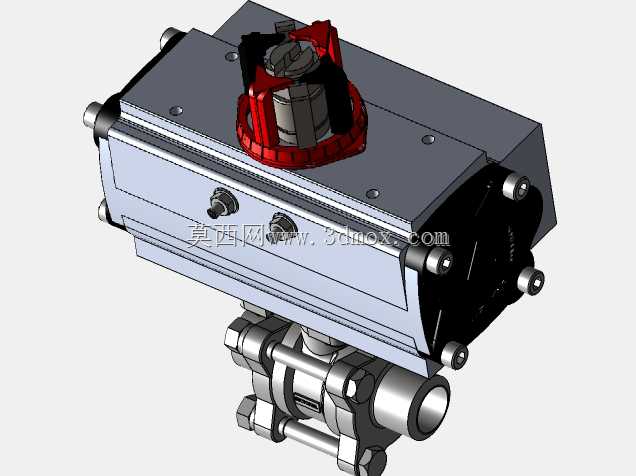

　　这款带气动执行机构的三片式对焊球阀，主要应用在化工、食品制药、市政给排水、油气输送等行业的工艺管线上，承担管路介质通断切换的控制功能，适配洁净度要求较高、需要远程自动控制的流体输送场景，相比手动阀能大幅降低人工操作强度，适配自动化产线的程控需求。从结构设计来看，执行器采用齿轮齿条式气动驱动结构，顶部的限位指示结构能直观反馈阀门的开关状态，执行器与阀体之间采用标准支架连接，输出轴与阀杆采用防转方榫配合，避免传动过程中出现打滑偏移，保证扭矩传递的可靠性。阀体采用三片式组合结构，左右两个端体与中间阀体通过螺栓锁紧，这种结构的优势在于维修时不需要将整个阀门从管线上切割拆除，只需松开连接螺栓即可取出内部的阀座、球体组件进行更换维护，

　　大幅降低管线运维的工作量。连接端采用对焊式结构，焊接后与管线形成一体化密封结构，相比螺纹、法兰连接，不存在外漏点，更适合高压、易燃易爆、有毒有害介质的输送工况，能有效避免介质泄漏引发的安全风险。设计过程中需要重点关注安装边界尺寸，执行器的宽度、高度要预留足够的操作空间，尤其是顶部的限位调节部位，要预留扳手操作的空间，避免安装后被周边管线、支架遮挡无法调试。阀杆采用防吹出结构设计，即使在阀腔异常升压的情况下，阀杆也不会被内部压力顶出造成外漏，阀座采用弹性密封结构，球体表面做高精度抛光处理，保证密封面的贴合度，实现零泄漏的截断效果。气动执行器的双作用结构，通过两侧进气推动活塞带动齿轮转动，实现阀门的快速开关，开关行程严格控制在90度，

　　两端设置行程限位螺钉，可微调开关位置，保证球体完全到位，避免出现节流状态导致密封面被介质冲蚀。在建模过程中，所有配合面都按照实际装配公差做了间隙预留，比如球体与阀座的配合间隙、阀杆与填料函的配合间隙、执行器活塞与缸筒的配合间隙，都符合机械设计的公差要求，可直接用于装配干涉检查、管线布局模拟，也能作为同类阀门选型设计的参考依据。对焊端的坡口尺寸按照管道焊接标准设计，能直接适配同规格的无缝钢管焊接作业，不需要额外加工坡口，减少现场施工的工作量。
