气动驱动三片式对焊球阀结构设计

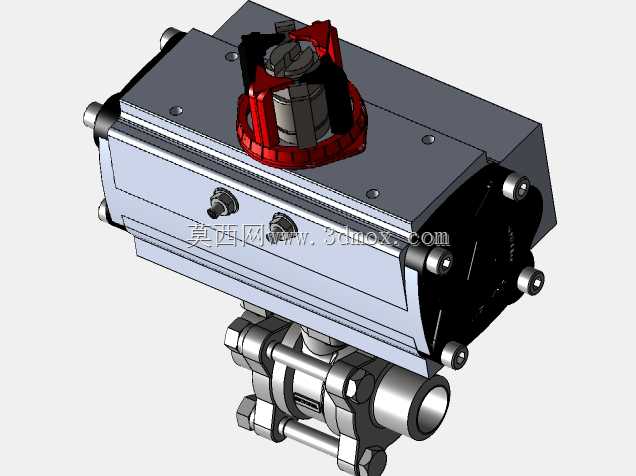

　　在化工流体输送、洁净介质管网、中小型工艺管线的截断控制场景里，气动驱动的三片式球阀一直是兼顾响应速度与密封可靠性的常用选型，这款DN15规格的对焊连接球阀搭配ACTREG系列DA型气动执行器，整套结构的三维建模完全还原了实物的装配逻辑与安装边界，能直接用于管线布局的干涉校验、执行器配套选型的尺寸核对。从结构设计逻辑来看，三片式阀体的拆分思路是为了兼顾阀座密封的装配便利性与后期维护的可操作性，左右两个阀体端段直接与管道对焊连接，中间的阀体芯段可以在不拆卸两端管线焊口的情况下单独拆下，更换阀座、球体密封件的时候不需要破坏原有管线的焊接结构，这点在固定安装的工艺管线上优势非常明显，相比两片式球阀的维护成本要低很多。

　　气动执行器采用的是双作用齿条齿轮式结构，顶部的红色部件是行程指示与手动操作的应急结构，当现场气源中断的时候，可以通过这个结构手动切换阀门的开关状态，执行器与阀体的连接采用的是标准的支架连接尺寸，连接轴的方榫配合完全匹配阀杆的驱动端，不需要额外加工转接件就能完成装配。整套模型的外形尺寸完全按照实物1:1还原，执行器的横向宽度、阀体的总长度、对焊端的外径尺寸都做了精准的建模，在做管线排布的时候，可以直接导入装配环境校验安装空间，比如执行器侧面的气源接口位置预留了足够的接头安装空间，不会和周边的管线支架、相邻阀门产生干涉，阀杆的密封填料函位置也做了结构还原，能清晰看到填料压盖的压紧结构，方便做密封结构的参考设计。球体的流道是全通径设计，

　　DN15的通径尺寸和连接管道的内径完全匹配，介质流经的时候不会产生节流压降，适合输送洁净气体、水性介质、轻度腐蚀性流体等多种工况，阀座采用的是软密封结构，密封面的贴合精度在建模的时候做了配合面的公差还原，能直观看到密封面的压缩量范围，方便设计的时候校核密封比压是否满足工况压力要求。执行器的两端端盖、活塞齿条的结构都做了完整的内部建模吗？不，这套模型是面向装配布局的外部结构加关键配合面的还原，重点突出了安装相关的所有边界尺寸，比如执行器底部的安装孔位间距、阀杆的伸出高度、对焊端的坡口尺寸，这些都是现场安装和选型的时候最需要核对的参数，不需要拆解模型就能直接测量所有安装相关的尺寸，对于做管线三维布局、阀门成套设备设计的工程师来说，能大幅减少选型核对的工作量，避免出现安装空间不足、连接尺寸不匹配的问题。
