星型航空发动机径向油缸结构设计

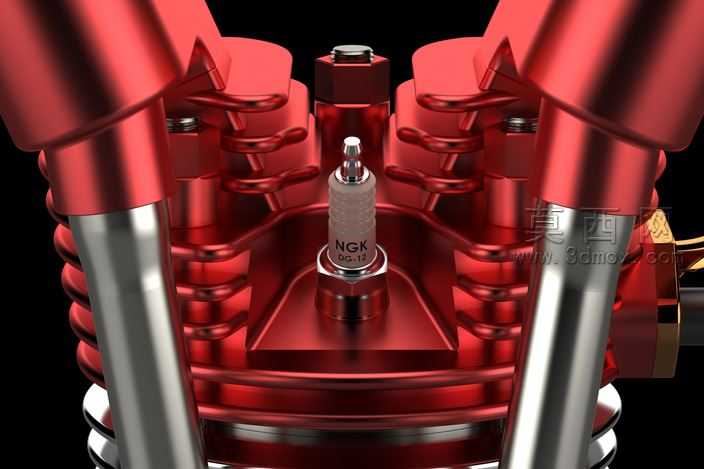

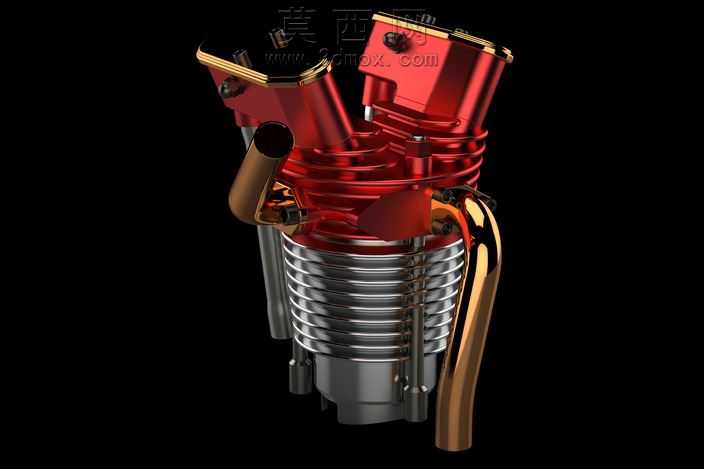

本作品为星型布局的航空发动机径向油缸三维建模设计，整体采用多缸径向环绕中心曲轴的经典排布结构，在建模过程中首先完成中心曲轴腔体的基准搭建，以中心轴线为阵列基准，均匀排布多组独立油缸单元，保证各缸体与中心传动结构的同轴度与装配精度。建模阶段对油缸的缸体外壁散热鳍片做了等距阵列处理，每一片鳍片的厚度、间距都参考航空发动机的实际散热需求设定，既保证散热面积充足，也控制整体结构重量符合航空器件的轻量化要求。材质渲染部分，缸体上部的燃烧室区域采用高光亮面红色金属漆材质，模拟航空发动机常用的高温防护涂层质感，表面添加细微的颗粒质感还原真实漆面的肌理；中部散热鳍片与下部曲轴箱采用哑光银灰色金属材质，还原铸铝壳体的磨砂金属质感，管路部分则做了黄铜金属材质处理，表面添加轻微的使用痕迹与氧化质感，提升整体模型的真实感。结构设计上，每一组径向油缸都独立设计了进气接口、排气弯管与固定连接位，各管路的走向都避让开相邻缸体的运动行程，避免运行过程中出现结构干涉；缸体与中心腔体的连接部位做了加厚法兰结构，保证高压工况下的连接强度。设计过程中优先保证各部件的可装配性，所有连接位的尺寸都做了公差匹配预留，既可以作为整体装配展示，也可以拆分单独展示单个油缸的内部结构。渲染阶段采用黑色纯色背景突出主体结构，打光采用侧上方主光搭配双侧补光，清晰展现散热鳍片的层叠结构与金属材质的反光层次，将径向排布的结构美感充分呈现，整体模型完整还原了星型航空发动机径向油缸组的结构特征，可用于航空动力结构教学、机械原理展示等场景。
