自行式拓展舱旅居露营车结构

　　该模型呈现的是一类基于轻型载货底盘改装的自行式露营车，重点表达了侧向拓展舱展开后的整车形态，适用于户外旅居、临时营地、野外作业驻留等场景。与单纯的乘用车辆不同，这类装备需要同时解决行驶状态下的通过性、驻车状态下的空间扩展以及生活设施布置问题，因此在结构设计上必须兼顾底盘承载、箱体连接、舱体运动和外部边界。

　　从整车构成看，模型保留了前部驾驶室、车轮、车头风窗和底盘轮廓，后部为独立的方形旅居箱体。驾驶室与后箱之间采用分区布局，前舱负责驾驶与动力承载，后舱承担居住功能。这样的划分有利于沿用成熟底盘，减少对原车转向、制动和行驶系统的改动；后箱则可按厢式上装方式进行装配，在车架上设置连接点、支撑梁和限位结构。模型中后箱明显宽于驾驶室，说明设计目标是在法规允许的外廓范围内争取更大的内部使用面积，但同时也要关注后视镜视野、侧向风敏感性以及窄路会车时的边界控制。

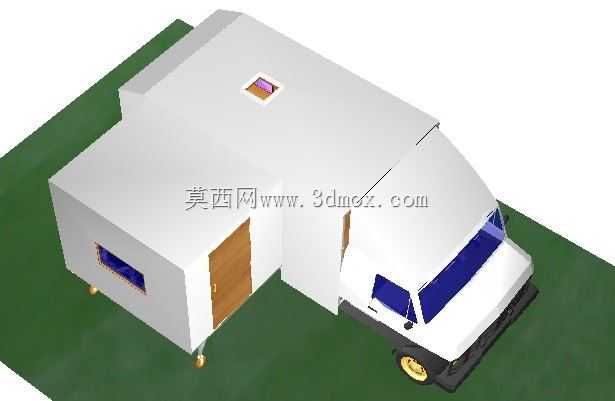

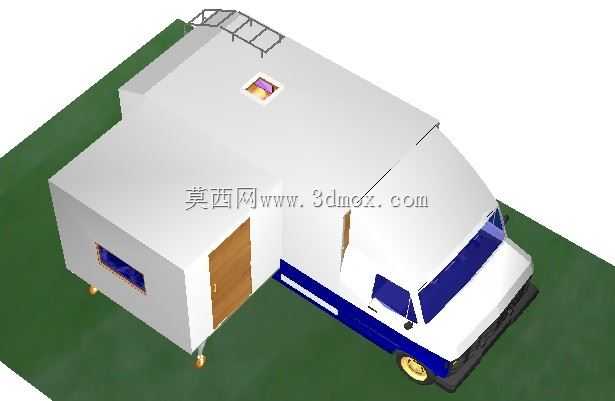

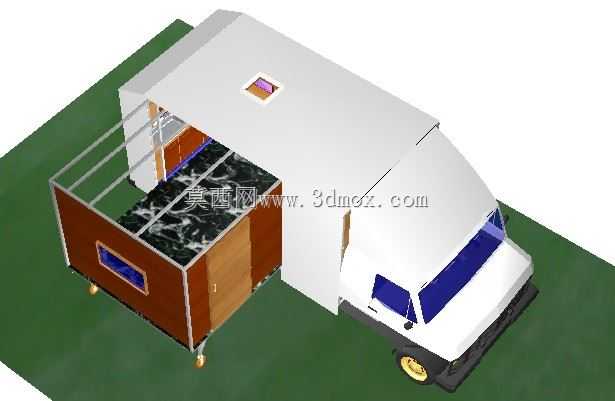

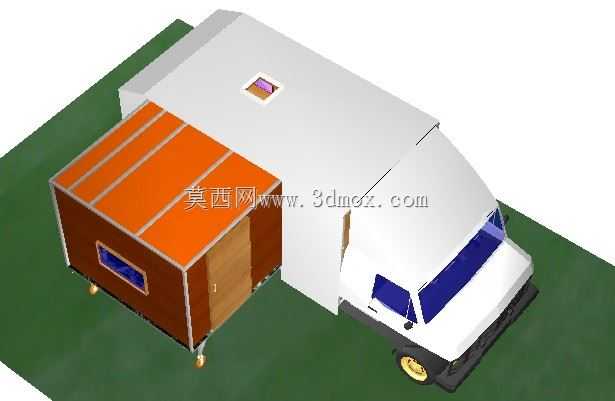

　　最突出的结构是侧向拓展舱。展开后，舱体从主箱体侧面向外伸出，形成额外的睡眠或会客区域；舱体外侧设有小窗，底部可见支撑脚，顶部还保留了一个小型天窗或通风口。这类拓展机构在实车上通常由滑轨、密封框、驱动装置、锁止件和雨檐组成。建模时需要先确定主箱体内侧壁与拓展舱内板的重叠量，再校核完全收回和完全伸出两种极限位置。伸出状态下，支撑脚用于承受舱体端部载荷，避免悬臂过长导致滑轨变形；收回状态下，则要保证舱体外表面与主箱体侧面齐平，密封条压缩均匀，门锁能够可靠压紧。

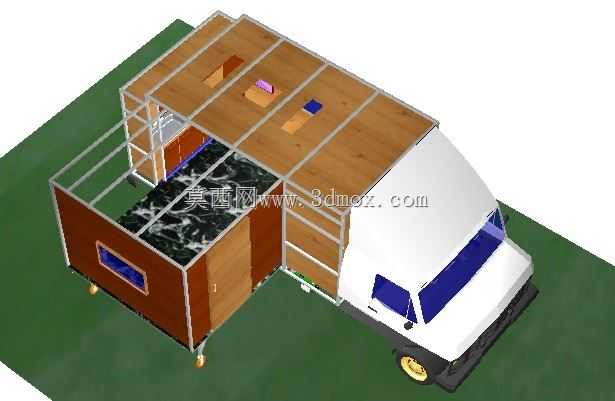

　　门窗布置体现了旅居功能的基本需求。侧门位于拓展舱相邻区域，门扇向内或向外开启的方式会直接影响家具摆放和通行宽度；模型中门板采用木质色面，与白色箱体形成区分，可用于识别门体边界。侧窗为矩形嵌入式窗体，设计时需考虑窗框安装法兰、内饰压框以及玻璃与外板之间的密封层。车顶小型开口若作为天窗，应在顶板上设置隆起边框，防止积水沿开口边缘渗入；若作为设备检修口，则要预留螺钉孔位和密封垫压缩空间。

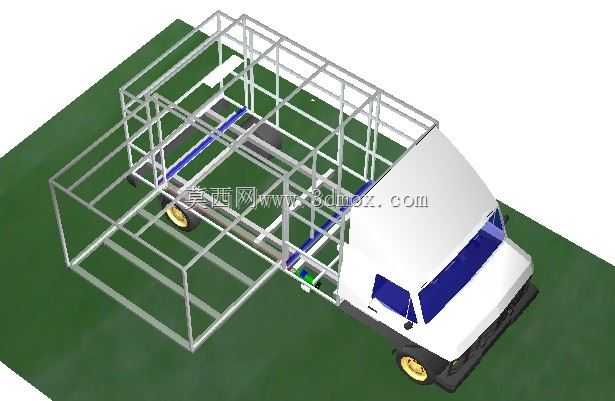

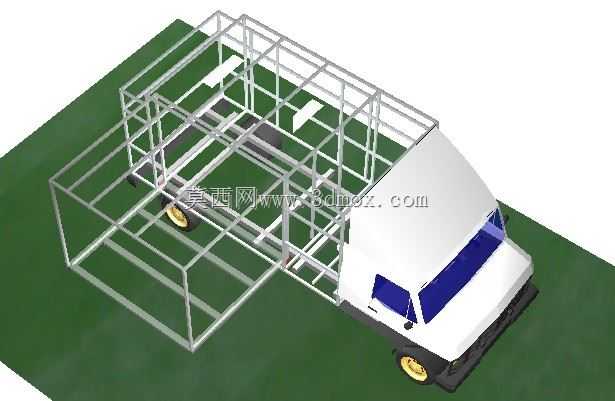

　　底盘与上装连接是露营车设计中的关键环节。模型虽然简化了车架细节，但从车轮位置和箱体高度可以判断，后箱地板下方需要布置纵梁过渡件、垫板、U型螺栓或弹性连接座。箱体不能直接刚性压在车架上，否则行驶中的扭转会撕裂墙板和地板；通常需要在主连接点附近加入缓冲垫，并在箱体前部、中部、后部分别设置限位结构，限制纵向窜动和横向摆动。对于带拓展舱的车型，还需额外考虑伸出状态下整车重心的横向偏移，支撑脚落点不能超出稳定区域，驻车地面也应具备足够承载力。

　　外形尺寸方面，建模时应先锁定底盘轴距、轮距、轮胎外径和驾驶室前端点，再向后推导出后悬长度、箱体高度及拓展舱行程。后悬过长会影响离去角，使车辆在坡地托底；箱体过高会提高重心，改变侧倾特性；拓展舱外伸量过大则会带来支撑刚度不足和密封难度上升。模型中拓展舱展开后，整车侧面轮廓不再是规则矩形，因此在总布置阶段需要建立外包络面，检查车门开启、支撑脚落地、车窗维护以及人员通行之间是否干涉。

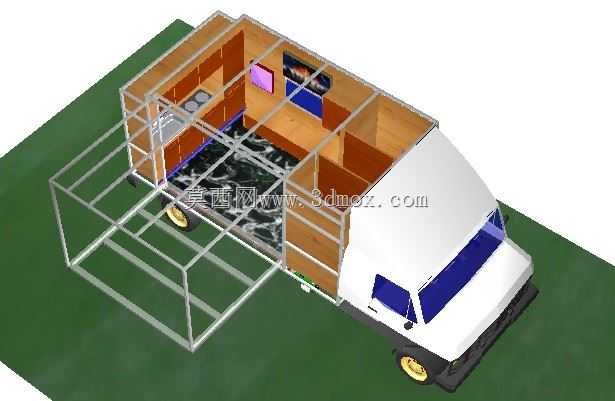

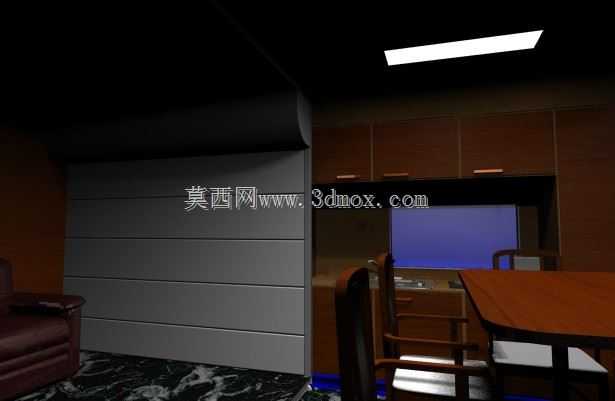

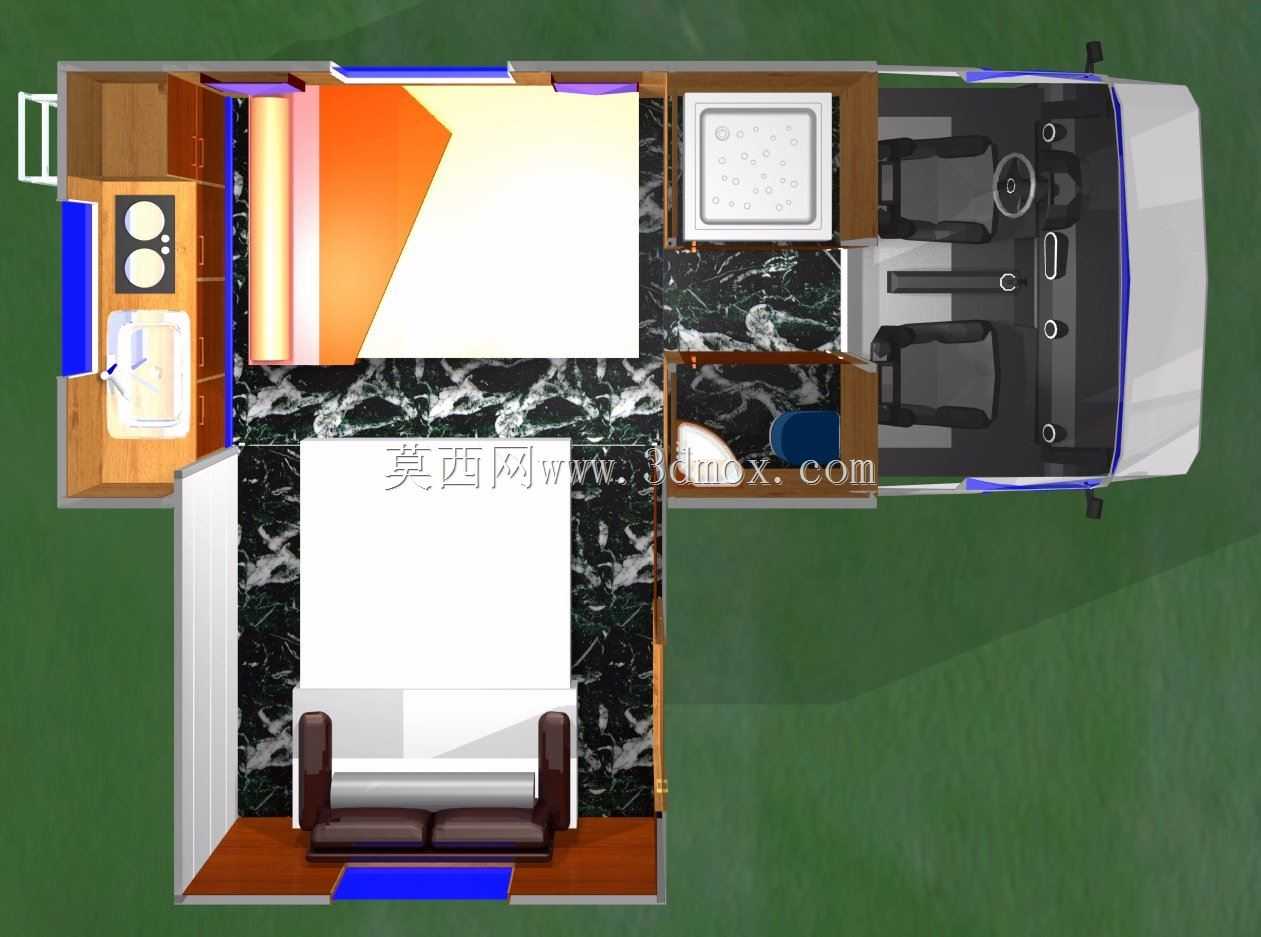

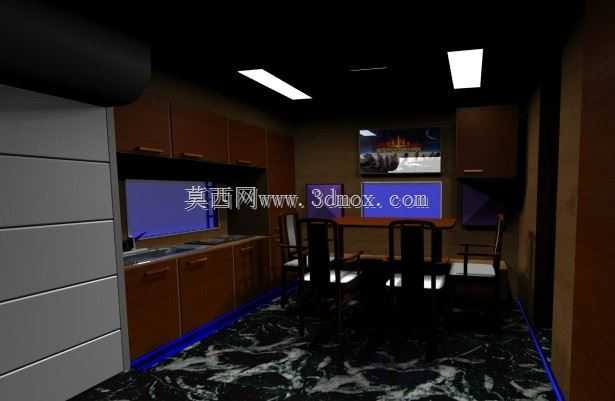

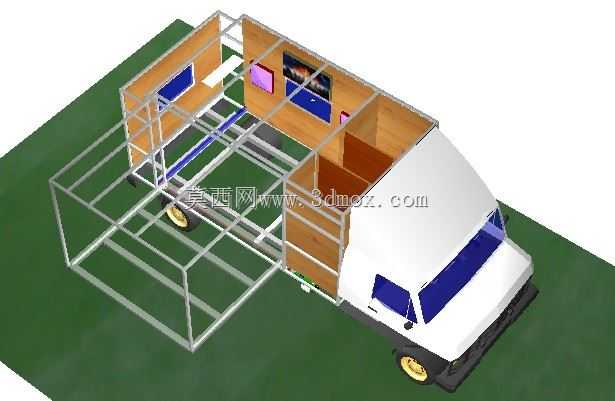

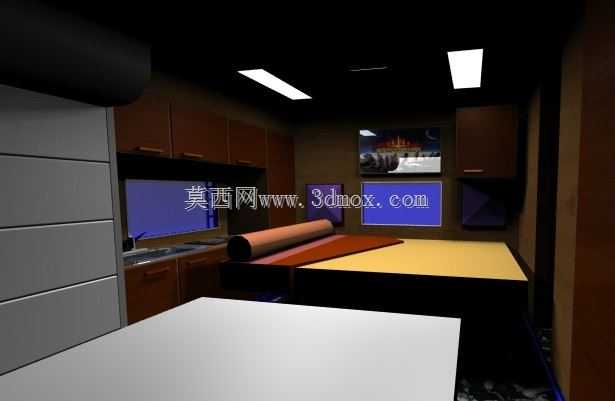

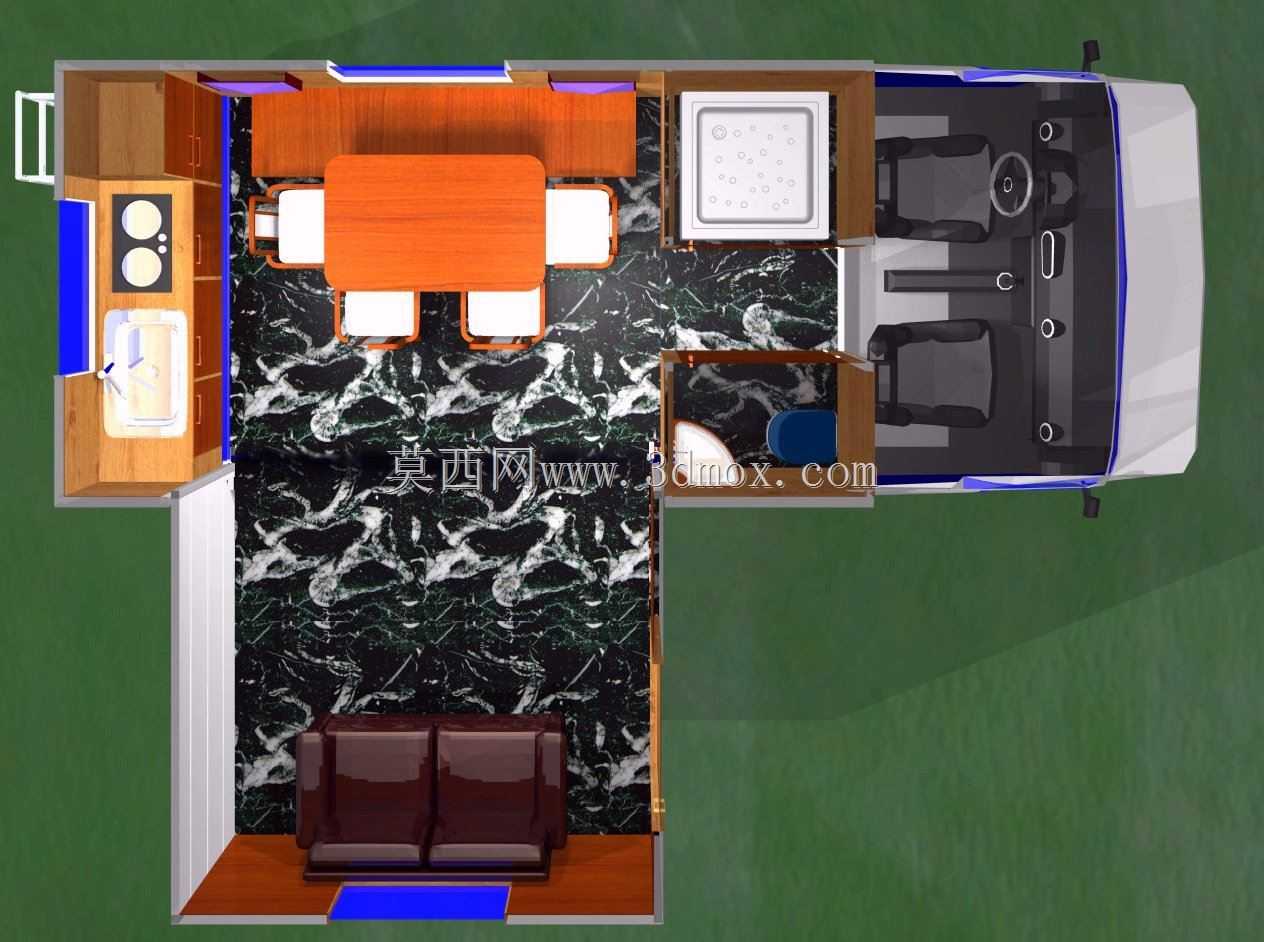

　　内部空间虽然未在外观模型中完全展开，但从窗、门和顶部开口位置可以推断基本分区。拓展区域适合布置床铺或座椅，主箱体中部可作为通道和厨卫空间，靠近驾驶室的位置则适合布置储物柜或综合台。家具建模不能只看平面面积，还要结合墙板厚度、保温层、内饰板和管线夹层。露营车墙板通常采用三明治结构，外板、骨架和内板之间填充保温材料，窗洞、门洞和拓展洞都会切断连续骨架，需要在洞口周围增设加强框。

　　密封与排水是此类厢体不可忽视的工程问题。拓展舱周边需要设置多层密封，外侧阻挡雨水，内侧减少气流和灰尘；门框、窗框与顶板接缝应避免形成积水槽。车顶建议带有轻微坡度，即使模型外观为了简洁做成平面，实际结构中也应通过骨架高度差实现排水。支撑脚位置最好对应内部加强梁，否则长期使用会导致地板局部下沉。

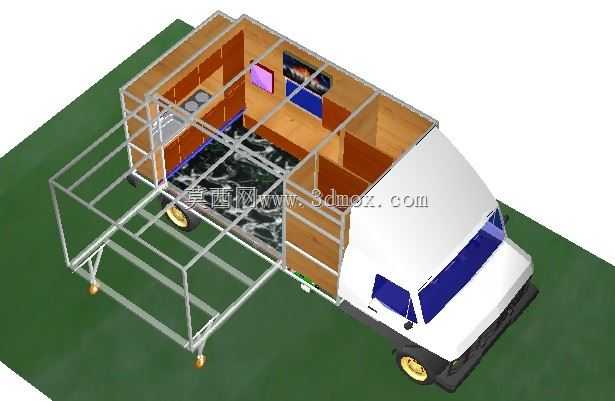

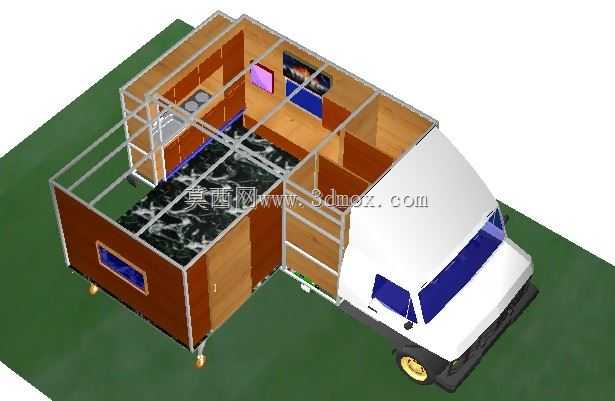

　　从建模方法看，该模型适合采用先总装后细化的路径：先搭建底盘、驾驶室、主箱体和拓展舱的大块体，确定整车比例；再切割窗洞、门洞和顶部开口，加入门板、窗玻璃、支撑脚、轮胎等细节；最后检查展开与收回两种状态的位置关系。对于结构工程师而言，这类模型的价值不在渲染效果，而在于通过三维实体确认舱体行程、外廓边界、开口位置和连接关系，为后续骨架布置、密封选型和上装强度校核提供直观依据。
