Molex板载射频同轴连接器三维建模

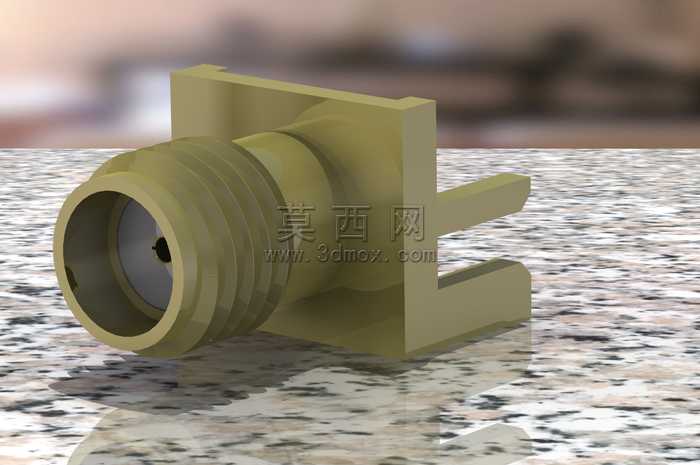

本次三维建模针对Molex73251-1150型板载射频同轴连接器展开，建模过程严格参照该型号连接器的官方尺寸规格与实物结构特征，首先在三维建模环境中完成基准坐标系搭建，优先定位连接器的安装法兰基准面，以此为基础逐步构建各部分结构。首先处理外导体部分，该部分为带法兰安装座的金属壳体，建模时先绘制法兰安装座的截面轮廓，通过拉伸特征生成带定位卡槽的安装基座，再绘制外导体的圆筒结构轮廓，采用回转特征生成带标准外螺纹的同轴外导体腔体，螺纹特征严格匹配SMA系列射频连接器的通用螺距与牙型参数，保证接口的通用性。随后构建内导体与介质支撑结构，内导体为插针式结构，建模时保证插针的同轴度公差符合射频信号传输要求，介质支撑部分采用绝缘材质的结构特征，通过拉伸与切除特征完成介质件的卡槽定位结构，确保内导体与外导体之间的绝缘间距均匀一致。板载插脚部分建模时，严格匹配PCB板的安装孔位间距，插脚的截面尺寸与长度符合表面贴装或通孔插装的工艺要求，同时在插脚与外导体基座的连接位置做了圆角过渡处理，还原实物的结构强度设计。材质渲染阶段，外导体与内导体部分赋予镀金金属材质，调整金属材质的粗糙度、反射率参数，还原射频连接器金属件的哑光镀金质感，介质支撑部分赋予耐高温工程塑料材质，调整半透明与哑光质感参数区分不同部件，安装法兰部分与外导体做同材质处理，同时添加细微的表面纹理模拟机加工的表面质感。场景渲染时采用石质纹理台面作为承载，设置柔和的侧方主光源与补光，避免金属表面出现过曝反光，清晰呈现连接器的接口结构、法兰安装结构与板载插脚的形态，建模过程中对所有配合面做了公差校验，保证各部件的装配关系符合实物的装配逻辑，还原该款射频同轴连接器用于高频信号传输、板端安装的结构特性，可用于通讯设备的结构布局校验、装配模拟等场景。
