工业自动化检测试验机产线三维设计

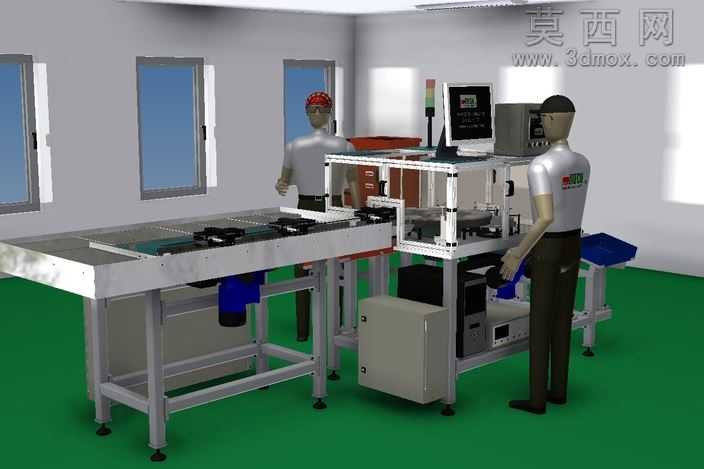

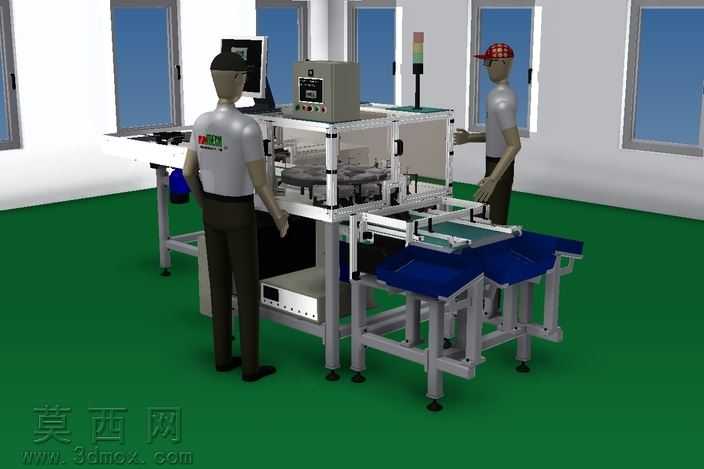

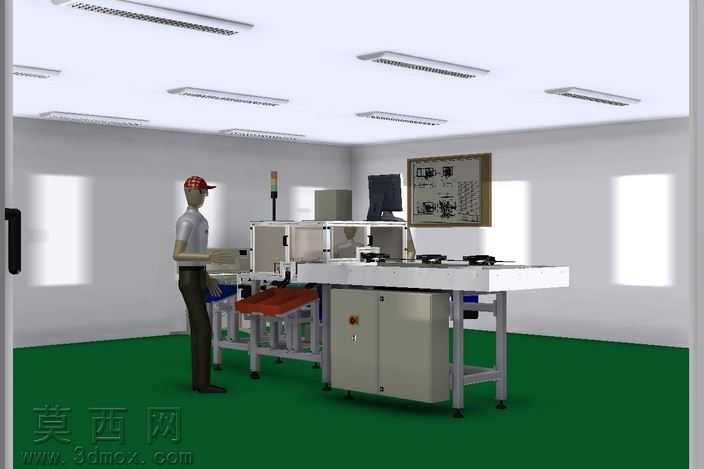

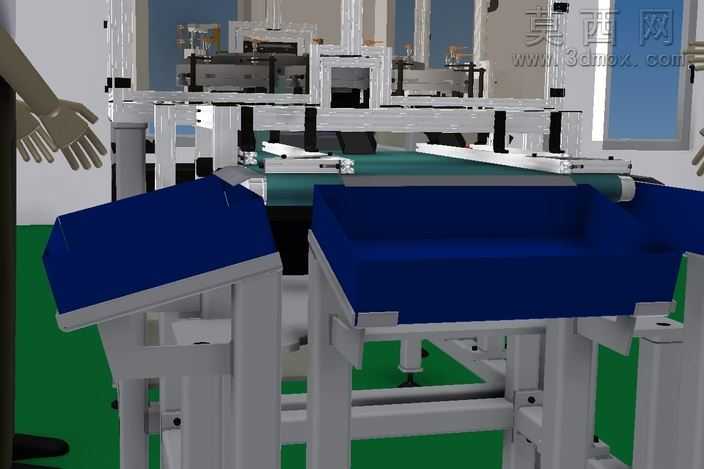

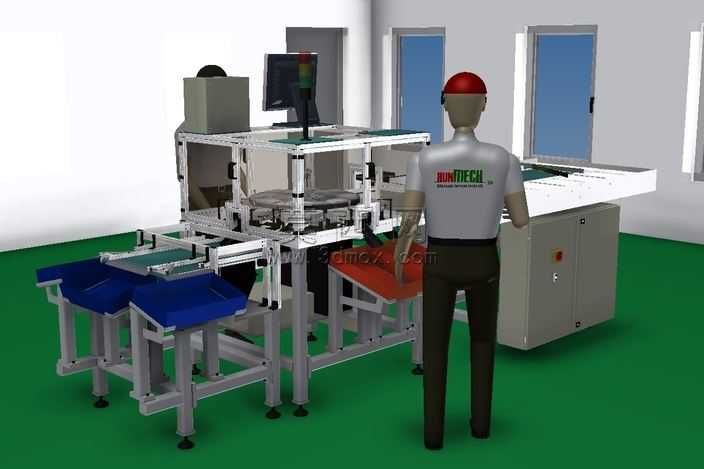

本作品为工业自动化检测试验机产线的三维建模设计，整体采用1:1等比例还原真实车间布局，完整呈现了从工件输送、在线检测到分拣输出的全流程设备结构。建模过程中优先采用参数化设计逻辑，对铝型材框架、输送辊筒、检测工位机柜、操作终端等核心部件均做了独立可编辑的结构拆分，便于后续根据实际生产需求调整工位间距、设备高度等参数。材质渲染层面，地面采用哑光环氧地坪材质模拟真实车间的绿色防滑地面，设备框架赋予银白磨砂铝合金材质，输送皮带采用哑光黑色橡胶材质，操作显示屏赋予高透玻璃加黑色塑料边框材质，操作人员模型采用哑光工程塑料质感的工装材质，三色警示灯分别赋予红黄绿半透明发光材质，整体光影采用室内顶光加侧面补光的渲染方案，还原车间真实的漫反射光照效果，避免生硬阴影遮挡设备结构细节。结构设计上，输送段采用模块化辊筒输送结构，搭配侧边导向条防止工件偏移，检测工位设置透明防护围栏兼顾安全防护与可视化观测需求，机柜部分预留了电气元件安装位与走线槽结构，末端分拣工位设置倾斜出料导槽实现合格与不合格工件的分流，整体布局符合人体工程学设计，操作人员站立操作位与设备操作界面的高度差控制在合理范围，降低长期操作的疲劳感。设计思路围绕中小型工件的在线批量检测场景展开，兼顾设备的通用性与可拓展性，可通过更换检测模块适配不同尺寸、不同类型工件的检测需求，整体结构无冗余设计，所有部件均具备实际生产中的加工可行性，装配关系完全符合真实机械设备的装配逻辑，各运动部件预留了合理的运动间隙，不存在结构干涉问题，可直接用于方案展示、生产布局规划以及后续的工程细化设计参考。
