直列六缸发动机缸体三维结构设计

　　这款直列六缸缸体结构，是内燃机动力总成的核心承载部件，在商用车动力、大排量乘用车动力、固定式工业发电机组等场景中，承担着整台发动机的结构支撑、腔体密封、介质导流的核心作用。从实际工程应用来看，这类直列六缸布局的缸体，相比V型布局拥有更平顺的做功顺序，一阶、二阶振动天然平衡，不需要额外加装平衡轴就能实现较低的整机振动水平，在长里程高负荷的商用动力场景中，能有效降低整机振动带来的紧固件松动、密封件老化失效等问题，提升动力单元的全生命周期可靠性。

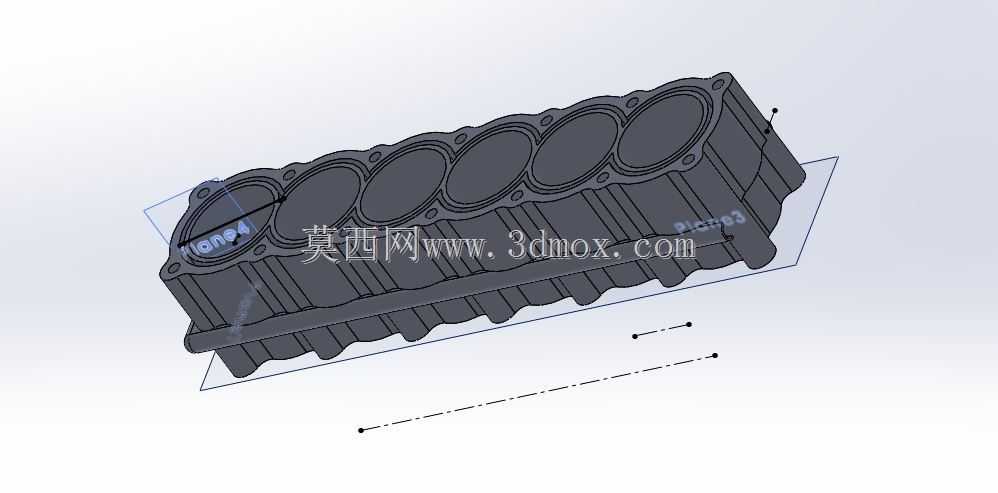

　　设计过程中首先要明确缸体的核心功能边界：它需要为活塞连杆组提供精确的往复运动导向，为曲轴提供稳定的旋转支撑，同时内部集成的冷却水道、润滑油道，要能在发动机全工况运行时，为燃烧室周边区域带走多余燃烧热量，为所有运动摩擦副提供持续的压力润滑，还要兼顾缸盖、油底壳、正时机构、进排气歧管、起动机、发电机等外围附件的安装定位。从结构细节来看，这款缸体采用整体式龙门结构设计，六个气缸沿曲轴轴向等距排布，缸筒周边的壁厚经过梯度优化，燃烧室侧壁厚预留了足够的热变形余量，水套区域的壁厚在保证承压能力的前提下做了减薄处理，既控制整机重量，又能提升冷却液的换热效率。

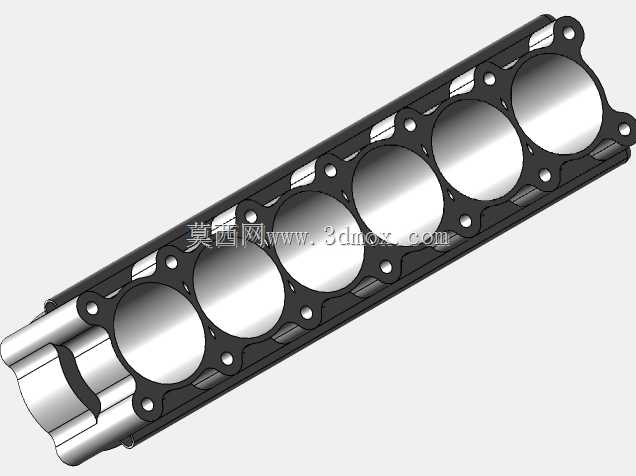

　　安装边界层面，缸体顶面的缸盖连接螺栓孔采用对称均布设计，每个缸筒周边的螺栓压紧力覆盖范围均匀，避免缸垫压紧力不均导致的漏气、漏水问题；缸体底面的油底壳安装面预留了密封胶槽与定位销孔，保证油底壳安装后的平面度与密封可靠性；曲轴主轴承座采用分体式设计，轴承盖与缸体主轴承座采用定位套精准定位，保证曲轴孔的同轴度公差满足高速旋转的精度要求。侧面预留的机油滤清器安装位、水泵安装位、正时链室安装面，都做了凸台加强处理，避免附件安装后的振动导致安装面开裂。

　　建模过程中需要重点关注各腔体之间的壁厚差，避免壁厚突变导致的铸造应力集中，所有的油道、水道转角处都做了圆弧过渡，既降低流体流动阻力，也减少铸造过程中的砂芯残留问题；气缸筒内壁的加工余量预留均匀，方便后续珩磨加工形成符合要求的网纹，保证活塞环的密封与润滑效果。这类缸体在实际选型匹配中，还要结合整机的排量目标、压缩比要求、爆发压力设计值，调整缸筒中心距、主轴承座宽度、水套容积等核心参数，保证结构强度与轻量化的平衡，满足不同动力输出场景的使用需求。
