复古轮式抓斗起重小车玩具结构设计

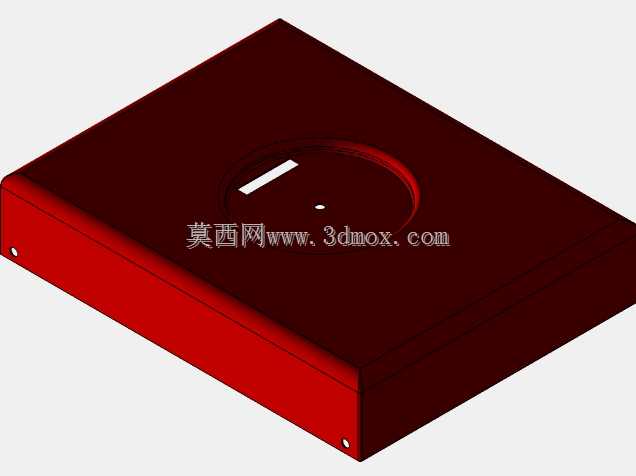

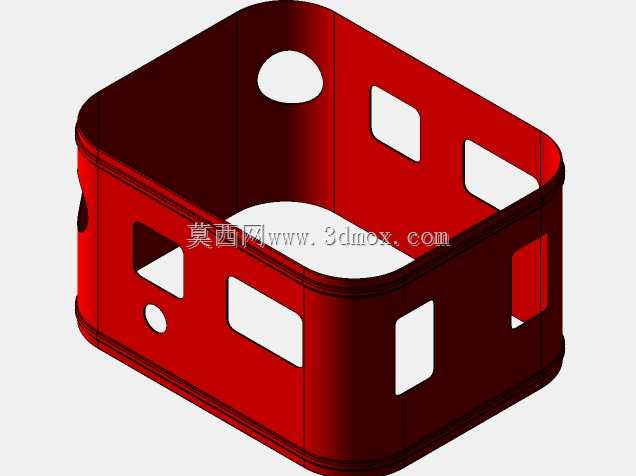

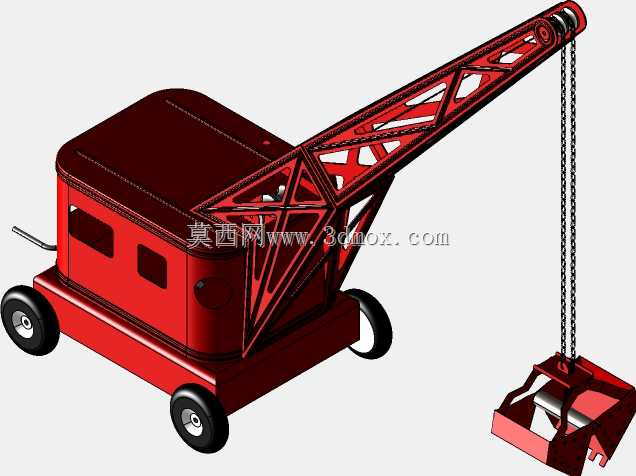

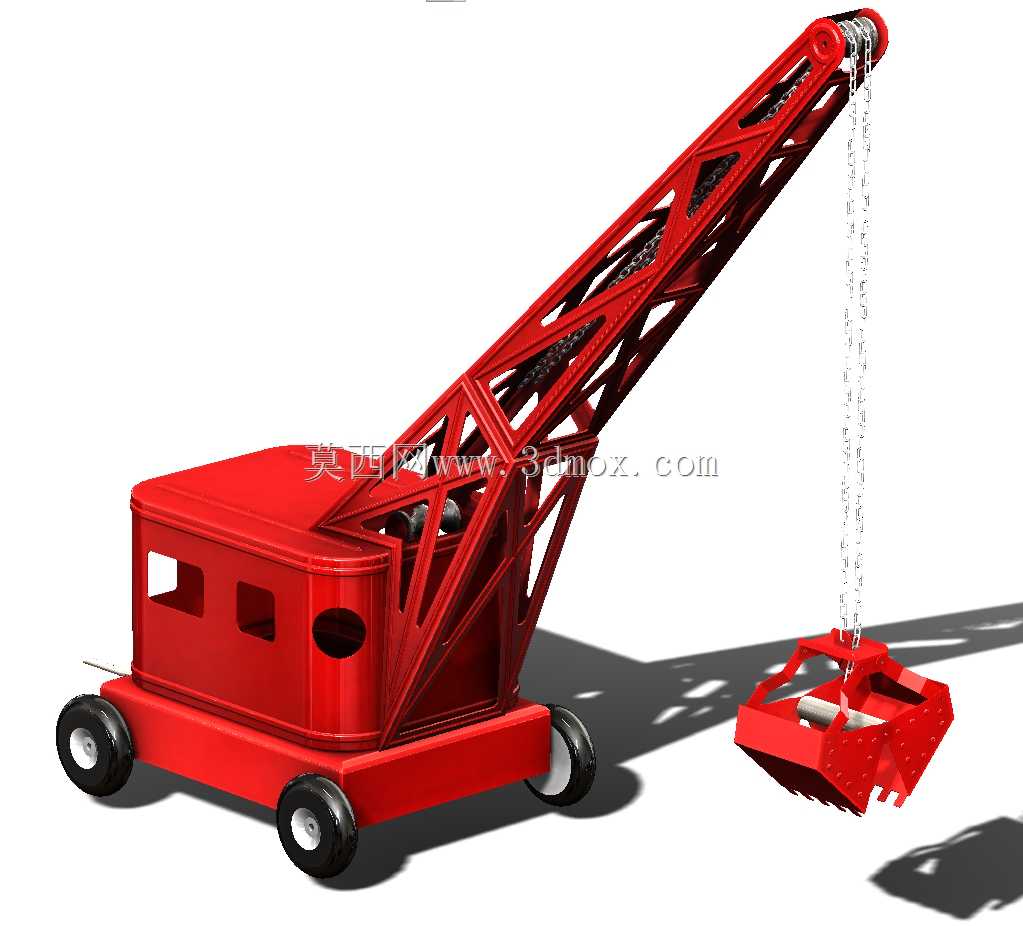

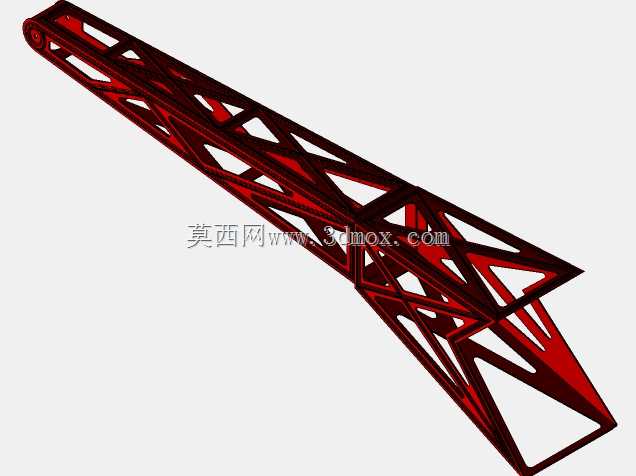

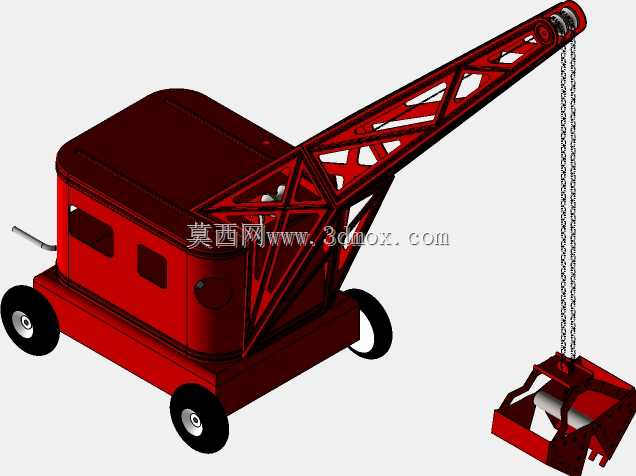

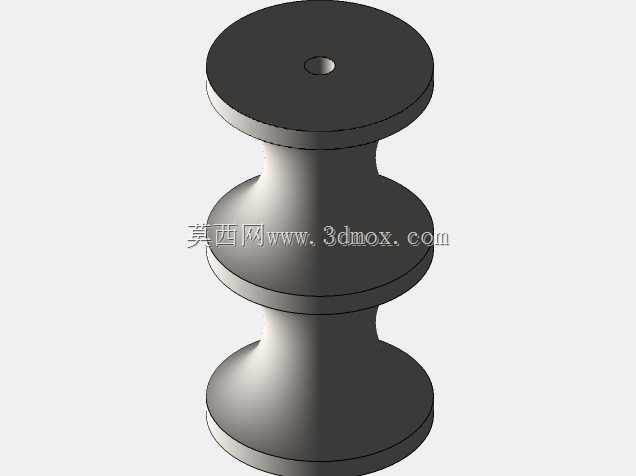

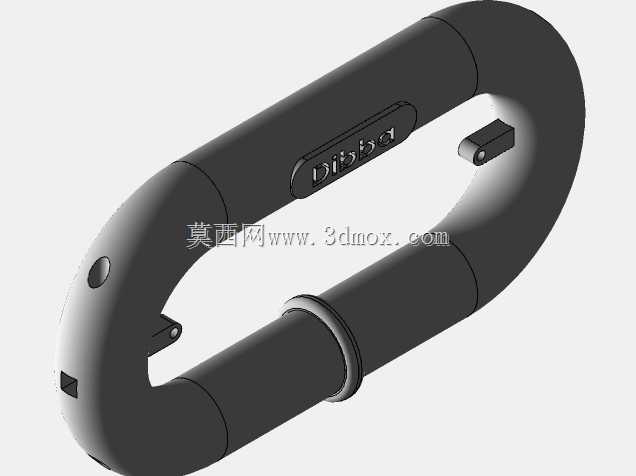

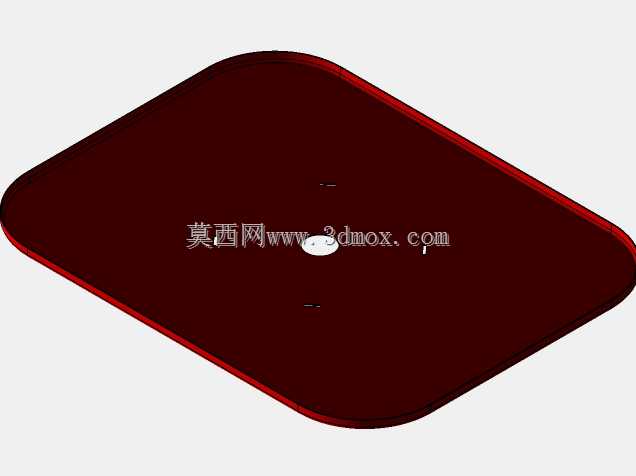

　　该模型呈现的是一台带桁架臂与抓斗的轮式起重小车，整体采用简化的工程车辆比例，适合作为玩具结构、教学演示或概念造型的参考对象。底盘部分为四轮行走形式，四个车轮分别布置在车体四角，轮距与轴距接近，使整车在静止展示和模拟转向时都具备较好的稳定性。车体上方设置封闭箱型机罩，侧面开设矩形与圆形观察孔，既保留了老式起重设备的视觉特征，也为内部动力、卷扬或配重空间预留了想象边界。臂架采用三角形桁架结构，从车体前部斜向上延伸，弦杆与腹杆形成连续的受力网格。这种结构在真实起重机中常用于以较轻自重获得较大的抗弯刚度，模型中同样通过镂空杆件表现出明显的工程感。臂架顶端设置滑轮与起升绳路，钢丝绳沿臂架上弦走向布置，末端连接抓斗。抓斗为双瓣开合形式，

　　斗体边缘带加强齿板，顶部通过铰点与绳索连接，可模拟散料抓取、提升和卸料动作。从功能逻辑看，该装置的核心用途是完成小范围内的垂直起升与定点取料。若将其作为玩具，可通过手动卷绕实现抓斗升降；若用于教学展示，则能够直观说明臂架受力、绳索传动、抓斗开合以及轮式底盘支撑之间的关系。设计思路上，模型没有追求复杂液压系统的细节，而是把重点放在外形识别度和运动关系上：箱型车体负责提供安装基础，桁架臂负责扩大作业半径，绳索与抓斗负责执行取放作业，车轮负责场地内移动。各模块边界清晰，便于后续拆解为不同部件进行细化。外形尺寸方面，整车长度主要由底盘和臂架水平投影共同决定，臂架仰角较大时，最高点位于臂端滑轮处；抓斗悬垂于臂端下方，

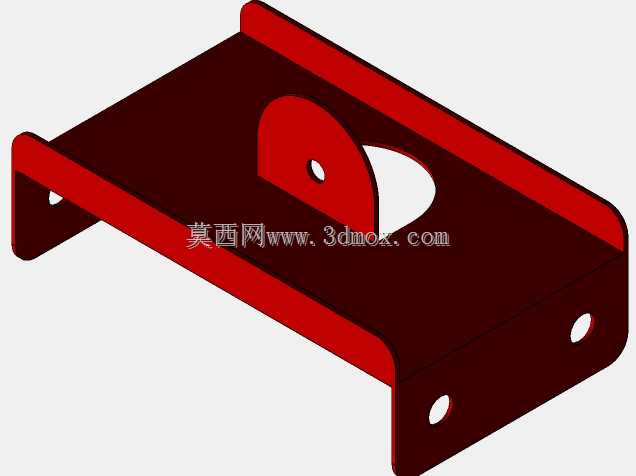

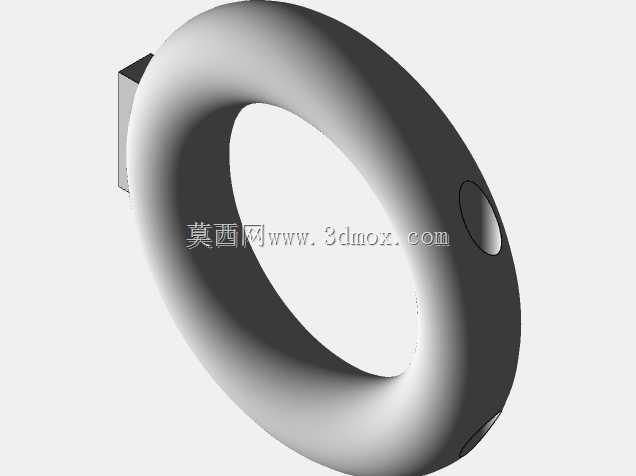

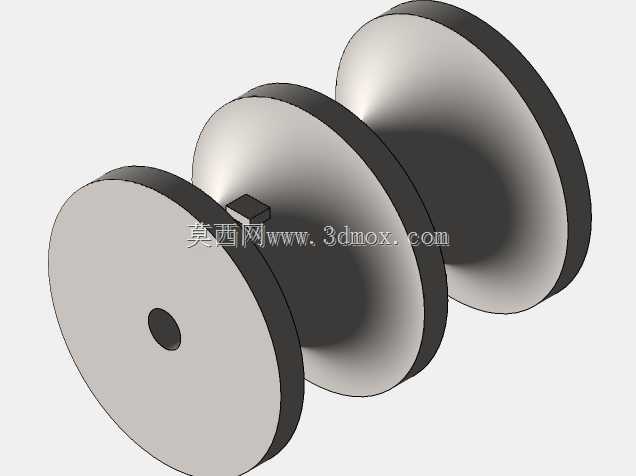

　　其最低位置决定了整机的竖向包络。车轮直径较小，底盘离地间隙有限，因此该结构更偏向平整地面使用场景，而非越野或重载工程现场。臂架根部与车体的连接区域是需要重点关注的受力位置，模型中通过加宽支座和局部加厚轮廓来传递起升载荷。若后续进行实物化设计，应在该区域补充铰轴、加强筋或轴承支撑，并校核臂架在最大幅度下的倾覆稳定性。车体后部可作为配重布置区，以平衡抓斗及吊重对前轮接地点产生的前倾力矩。绳索路径从臂端滑轮向下连接抓斗，再通过内部卷扬实现收放；抓斗的开合可由另一组绳路或简化的机械连杆完成。模型中抓斗斗瓣的铰接点位于上部横梁附近，这种布置使斗体在闭合时能够形成较深的容料腔，适合抓取颗粒状、块状或松散物料。轮式底盘的四个车轮采用独立转角轮廓，

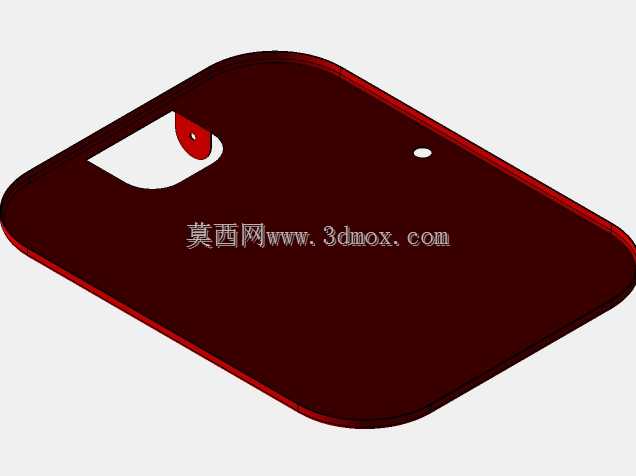

　　虽然模型未表现完整转向机构，但从布局上可推断为前轮转向或四轮简化支撑。对于玩具类产品，这种底盘具有结构简单、滑行顺畅、维护方便的优点；对于展示模型，则能降低装配复杂度并提高整体可靠性。机罩上的开孔不仅是装饰元素，也可在实物设计中作为散热口、检修口或操纵位窗口使用。整体涂装以单一红色为主，突出了老式工程玩具的识别特征，同时使桁架杆件、绳索和抓斗的轮廓更加分明。从建模角度看，该结构适合采用基础特征与杆件阵列结合的方式完成：车体以拉伸和抽壳形成箱型主体，臂架通过草图路径与截面扫描生成桁架，车轮通过旋转特征建立，绳索可采用路径曲线或细杆表示，抓斗则通过对称实体与铰点装配组合。安装边界上，臂架根部、车轮轴、滑轮轴和抓斗铰点均为关键接口，后续若要制作动画或工程图，应优先保证这些位置的同轴度与运动间隙。臂架下方与车体顶面之间需要保留足够空间，避免仰俯运动时发生干涉；抓斗提升至最高位置时，也应与臂端滑轮和车体前部保持安全距离。该模型虽然以玩具形态呈现，但其结构语言直接来源于真实起重取料设备，能够帮助设计者理解轮式支撑、桁架承载、绳索起升和抓斗取料之间的配合关系。
