单滑轮起重绞车电梯曳引结构

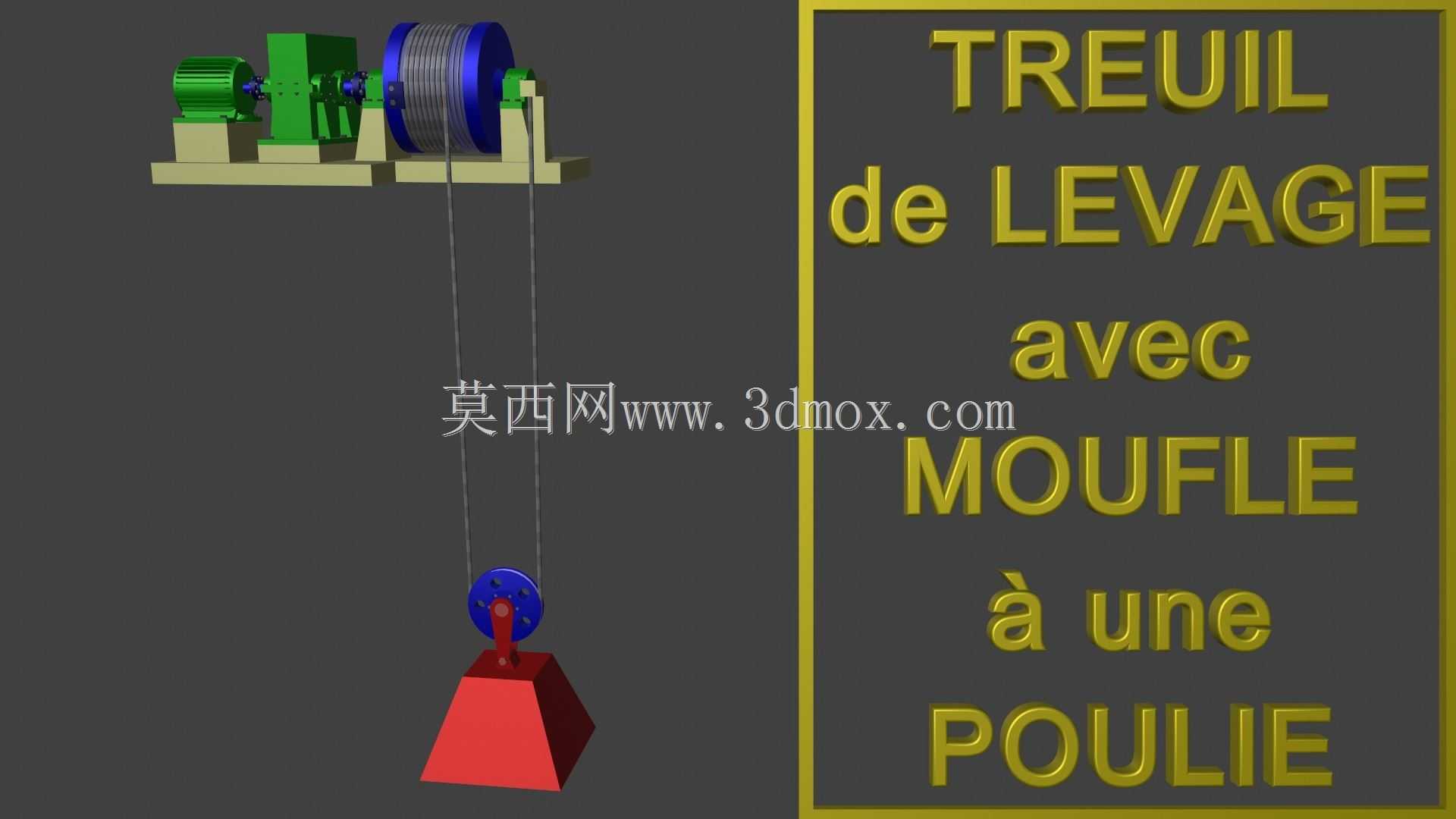

　　该结构围绕单滑轮起重绞车展开，核心由动力驱动单元、卷筒支座、钢丝绳缠绕系统、单滑轮吊钩组件及底部吊重块组成，适用于小型电梯试验台、货梯曳引演示、轻型物料垂直提升、检修吊装工位以及教学实训中的卷扬原理验证。实际使用时，驱动端通过联轴器将旋转运动传递至卷筒，钢丝绳沿卷筒绳槽有序收放，绕过下方单滑轮后形成省力吊点，滑轮轴承受弯曲载荷并随吊钩一起升降，下端连接被吊物或配重块。与多倍率滑轮组相比，单滑轮布置路径清晰，绳系干涉少，维护时更容易检查绳端固定、跳槽风险和滑轮转动状态，适合空间受限但要求直观观察钢丝绳走向的场合。

　　从功能特性看，模型重点表达了绞车与滑轮组之间的传力关系。卷筒部分采用两端支承形式，支座承担钢丝绳拉力产生的径向载荷和倾覆力矩；驱动装置位于卷筒侧方，通过底座与安装平台连接，便于在三维环境中校核电机、制动器、减速器与卷筒的同轴关系。单滑轮并不改变卷筒输出扭矩，却能把竖直起升方向与绞车布置位置解耦，使设备可以安装在机房、平台侧面或顶部梁架上。吊钩组件通过滑轮架集中传力，下端吊重块用于模拟额定载荷下的重心位置，设计者可据此检查吊钩摆动空间、钢丝绳偏角以及重物与井道或支架之间的安全距离。

　　设计思路上，这类结构不能只把卷筒和滑轮简单拼装，而应先确定起升行程、绳速、绕绳倍率和出绳方向。单滑轮方案的钢丝绳一端固定在绞车或机架区域，另一端经卷筒缠绕后向下绕过滑轮，再返回固定点；若固定点位置选择不当，滑轮升降过程中会产生水平分力，导致吊钩晃动或绳槽偏磨。建模时需要把绳槽直径、滑轮节圆、卷筒容绳宽度和支座高度统一考虑，保证钢丝绳在全行程内的偏角处于允许范围。卷筒两侧挡缘应高出最外层钢丝绳，避免急停或载荷波动时跳绳；滑轮架则需预留润滑和拆装空间，轴端固定方式要便于检修。

　　外形尺寸与安装边界方面，绞车整体沿底座长度方向布置，驱动单元、卷筒和轴承座形成一条连续轴线，上方需要留出罩壳、制动器接线和散热空间；下方滑轮吊钩组件在最低工位时应保证重物不接触地面或底坑，在最高工位时滑轮架不能撞击卷筒梁或安全限位结构。安装平台除承受静载外，还应考虑起制动时的动载系数，地脚位置需与底座孔位匹配，并预留扳手操作空间。若用于电梯类场景，还要核对井道顶层高度、轿厢或配重侧连接点以及导向件之间的相对位置；若用于车间吊装，则应确认卷筒轴线与吊点投影的偏移量，防止钢丝绳斜拉。

　　在三维建模表达中，该模型把机架、卷筒、驱动部件、滑轮、吊钩、配重和钢丝绳作为完整系统处理，能够直接用于干涉检查、运动路径验证和结构方案沟通。工程师可在此基础上补充制动模块、超载保护、限位开关、绳端固定装置和防护罩，也可调整卷筒长度、滑轮直径及底座高度以适配不同起升高度。对结构设计人员而言，这种单滑轮绞车的价值不在于复杂程度，而在于以最少构件清晰呈现载荷传递、绳系布置和安装边界之间的约束关系，便于在方案阶段快速发现偏角过大、维修空间不足、起升行程受限等工程问题。
