苏里奥法兰安装三针公头连接器

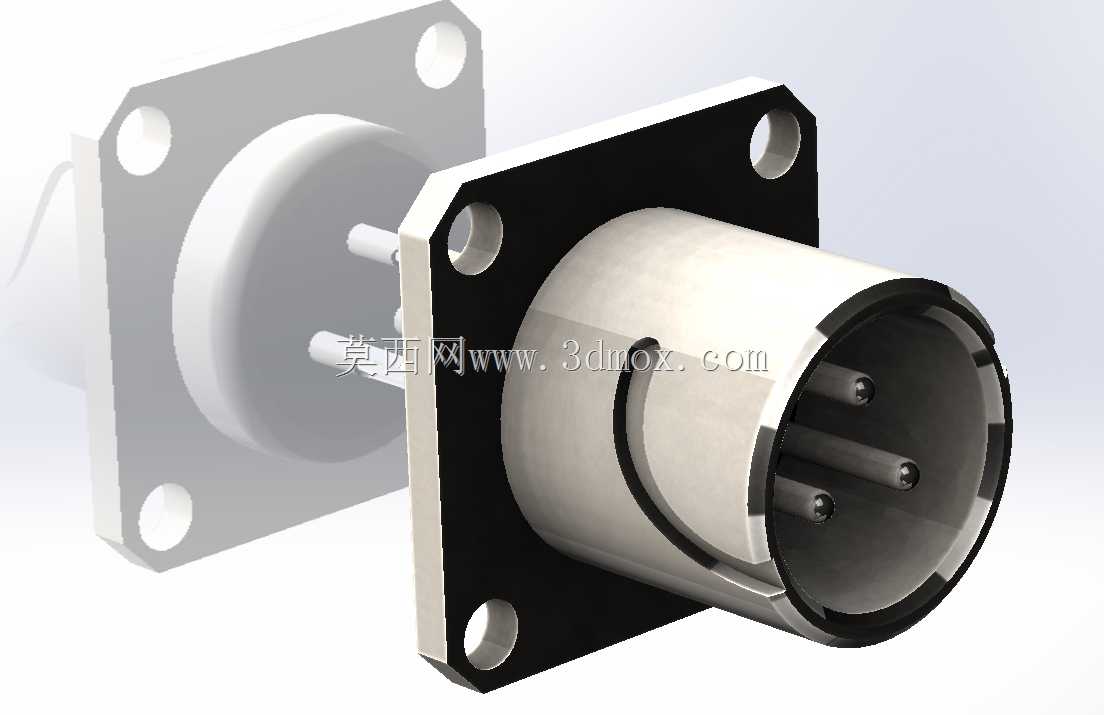

　　该模型呈现的是一种方形法兰安装的圆形公头连接器，端部可见三根插针，适用于需要在设备面板或支架上进行固定连接的电气与信号传输场景。在实际工程中，这类连接器常见于控制柜面板、传感器接线端、测试设备接口、工业机械臂末端以及车载或机载设备的分线部位。其核心作用是在有限安装空间内建立可重复插拔的电气连接，同时通过法兰结构保证接口位置稳定，避免线缆拖拽或设备振动造成接触偏移。

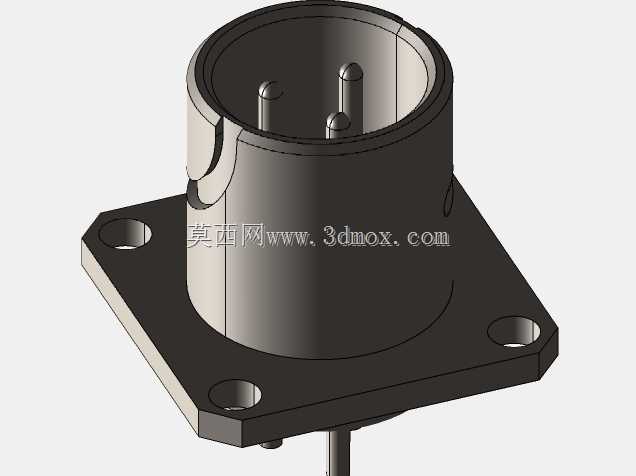

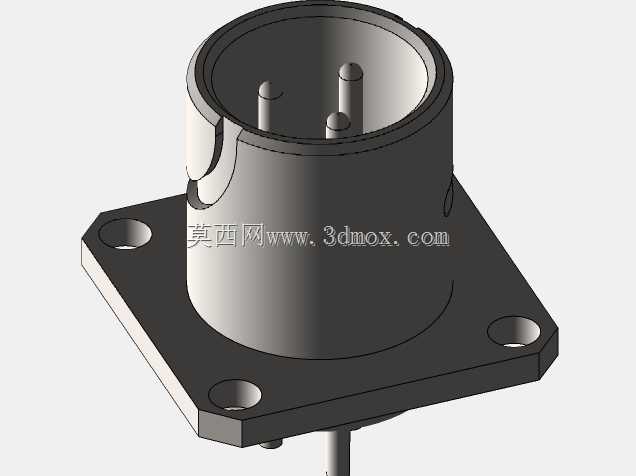

　　从结构上看，产品由前端插合筒体、中部方形法兰和后端接线腔体三部分组成。前端筒体用于与对应母头形成导向和定位，内部插针承担导电连接；法兰上的四个安装孔形成对称固定边界，便于从面板正面或背面进行螺钉锁紧；后端筒体则为压接、焊接或夹持导线提供空间，并可与尾部附件配合实现线缆固定。模型对插针端部、法兰孔位、筒体台阶和外圆轮廓均有明确表达，能够用于干涉检查、安装校核以及配套接头的配对设计。

　　设计思路上，这类连接器优先考虑的是插拔导向、安装强度和接触可靠性。方形法兰相比圆形锁紧螺母更适合在平面面板上防转定位，四个孔位可承受较大的拉脱力；筒体前端的圆形边界有利于母头快速找正，减少插针受侧向力损伤的概率。三针布局通常对应电源、信号或简单回路连接，针数较少，插针间距相对充裕，有利于降低误插风险并提升绝缘性能。模型中法兰与筒体之间形成清晰的轴肩，实际装配时该轴肩可贴合安装面，配合密封圈或垫片实现防尘、防溅或面板密封。

　　在外形尺寸与安装边界方面，结构设计人员需要重点关注法兰外轮廓、安装孔中心距、孔径、筒体直径、插针伸出长度以及插针分度圆位置。法兰外轮廓决定面板开孔周围所需的平面区域；四孔中心距决定安装孔加工位置；筒体直径决定面板开孔或避让孔的最小尺寸；插针伸出长度则影响母头插合深度和带电部分安全距离。若将该模型用于整机布局，应在筒体前端预留足够的插拔操作空间，在后端预留线缆弯曲半径和接线工具操作空间，同时避免法兰四角与相邻筋板、线槽或紧固件发生干涉。

　　从选型角度看，该类接头适合需要频繁维护或模块化拆装的设备部位。与直接焊接引线相比，法兰式连接器能够把外部插拔力传递到面板结构上，而不是作用于焊点或内部端子。对于存在振动的工况，安装面的平面度、螺钉预紧力以及尾部线缆夹持方式都会影响长期接触稳定性。若用于户外或工业环境，还需在法兰背面增加密封垫，并确认所选材料具备耐油、耐温或耐腐蚀能力。

　　三维建模时，该零件可按回转体加法兰板的方式构建：先建立筒体与内腔的同轴特征，再生成方形法兰和四个安装孔，最后按圆周阵列布置插针。插针与绝缘基座之间应保留合理的装配间隙，筒体端部倒角应与实际导向角一致，以便在数字样机中模拟插合过程。对于结构工程师而言，该模型不仅用于外观展示，更重要的是作为接口边界模型，协调面板开孔、线束走向、外部插头包络以及维护操作空间，从而在设计阶段提前发现装配冲突和维护可达性问题。
