法兰安装四芯工业连接器公头

　　该模型呈现的是一种方形法兰安装的多芯圆形连接器公端，常见于工业设备、检测仪器、传感器信号传输和机电一体化控制柜内部。其核心作用是在设备面板或箱体壁上建立可拆式电气连接，既保证多路线号准确对接，又能在维护、检修或模块更换时快速断开，避免整束线缆重新压接。

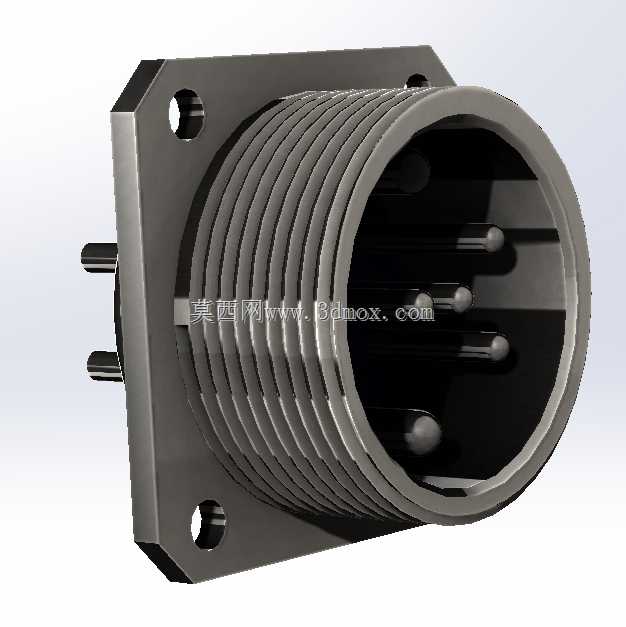

　　从结构上看，前端为带内凹保护腔的圆形插接端，内部布置四根圆柱形公插针。插针没有直接暴露在最外端面，而是由外圈筒壁形成保护边界，这一细节在实际使用中很关键：它能降低装配偏斜时插针被顶弯的概率，也能减少工具、线束或金属碎屑意外搭接造成短路的风险。四根插针呈非对称或定位化排布，可与对应母端壳体配合形成防错插关系，避免现场维护时旋转错接。对于信号类连接而言，这种位置约束比单纯依靠线号标识更可靠，尤其在视野受限的机柜后侧或设备底部操作时，防呆效果明显。

　　中部外圆设置连续螺纹段，用于与锁紧螺母或配套接头配合，将连接器固定在面板开孔上。螺纹长度决定了可适应的板厚范围，设计时需要结合机箱壁板、密封垫、接地片以及可能增加的屏蔽层厚度综合校核。若螺纹有效长度不足，螺母啮合圈数过少，长期振动后容易松动；若过长，则可能挤占箱体内部走线空间，或在插合后与邻近元件发生干涉。模型中螺纹与法兰之间的过渡区保留了较完整的实体壁厚，能够承受螺母压紧时产生的局部应力，适合在金属面板或较厚安装板上使用。

　　方形法兰盘位于连接器后侧，四个角部开设安装孔，形成稳定的机械固定界面。与单靠螺纹锁紧的圆筒式连接器相比，法兰式固定在受到侧向拉扯、频繁插拔或设备移动时更稳固，安装孔可分担连接界面的剪切力。法兰面与面板贴合后，可在中间增加平垫、密封圈或导电衬垫，以满足防尘、防溅或电磁屏蔽要求。四角孔位的中心距是选型时必须确认的安装边界，它直接决定面板开孔图、孔位加工以及相邻连接器之间的最小布置距离。若在同一面板上密集布置多只连接器，还需考虑扳手空间、插头尾部线缆弯曲半径以及标签标识区域。

　　后侧伸出的短柱体为插针尾部或接线端所在区域，用于与导线压接、焊接或连接内部端子。三维建模时，该部分长度不能只按外观处理，而应结合实际接线工艺预留操作空间。若采用焊杯结构，需要保证电烙铁能够到达；若采用压接端子，则要考虑压接钳和送线方向；若尾部带屏蔽夹或电缆密封接头，还需进一步核算出线方向。模型将这一区域简化为明确的实体边界，有利于在总装阶段检查线缆弯折、线束捆扎和维护可达性。

　　在设备应用中，这类连接器常用于传感器供电、模拟量信号、低速控制信号或小功率电源连接。四芯配置可覆盖电源正、电源负、信号和屏蔽，也可用于两路独立信号。由于公头通常固定在设备侧，母头位于电缆侧，设计者需要根据带电状态和安全规范决定公母端分配，避免外露插针在维护时带电。模型中插针位于内凹腔内，正是兼顾接触可靠性与操作安全的典型处理方式。

　　建模思路上，该零件适合以回转体为基础建立前端圆筒、外螺纹和内腔，再通过拉伸、切除形成方形法兰和安装孔，最后对插针、孔口和边缘倒角进行细节处理。插针位置应按实际接触件中心圆直径精确约束，不能只做视觉排布；法兰孔、螺纹大径、插接端外径和尾部长度均需作为关键尺寸管理。用于装配校核时，还应建立配套母头或电缆插头的包络体，检查插合行程、锁紧余量以及周围最小安全间隙。

　　总体而言，该连接器模型不仅是一个外观件，更体现了面板固定、接触件保护、防错插、接线空间和维护便利性之间的平衡。对结构工程师而言，它可直接用于面板开孔、连接器排布、线束走向和整机接口协调；对电气选型人员而言，则可据此评估芯数、安装方式、锁紧形式与现场维护需求的匹配程度。
