该结构属于典型的水平操作式快速夹钳,主要用于工装板、焊接工位、检具、装配治具以及木工、钣金加工中的快速压紧。实际使用时,操作人员向下按压红色手柄,四连杆机构越过死点,将前端压臂稳定压在工件表面;反向抬起手柄即可快速释放,相比螺栓压板能够显著缩短装夹辅助时间。
从功能实现看,夹钳的核心在于连杆增力与自锁。底座通过两个安装孔固定在工作台或型材框架上,中部销轴构成主回转支点,手柄、连板和压臂之间形成多铰接传动。手柄下压到位后,主要受力连杆接近共线,机构进入死点区,即使工件受到振动、切削力或轻微反弹,压臂也不会自行松开。这种特性使其适合重复定位、频繁开合的批量生产场景,但在重载冲击或持续大振动工况下,仍需校核夹紧力与安装刚性。

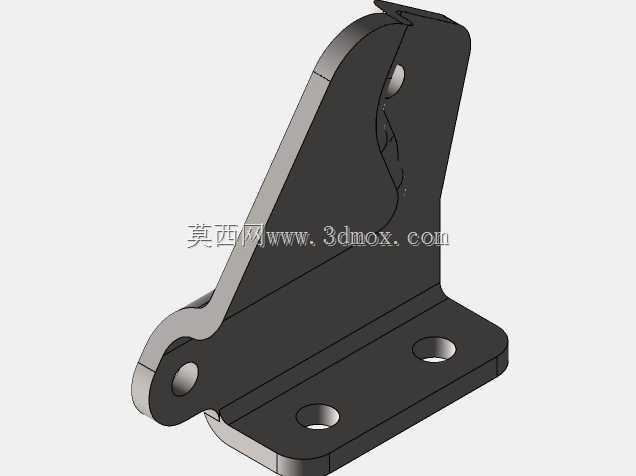

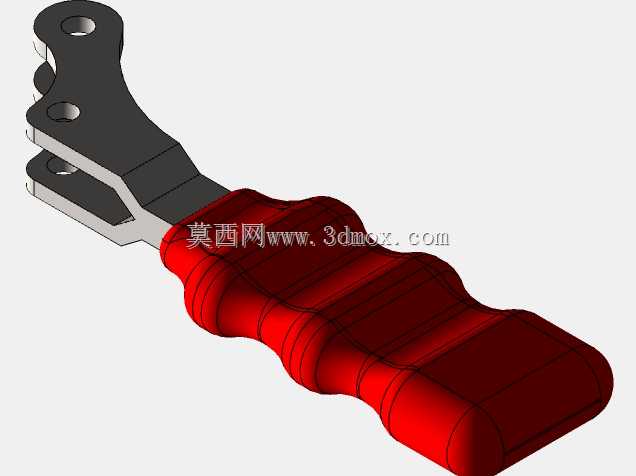

设计思路上,模型把受力路径表达得比较清楚:底座承担反力并向安装面传递,侧板与销轴承受剪切和弯矩,压臂前端将集中力转化为对工件的垂向约束。手柄采用分段包覆造型,既增加握持面积,也让操作力分布更均匀;压臂端部预留压紧位,可根据工件形状更换压头或增加软垫,避免直接压伤已加工表面。各铰接处采用销轴与衬套配合的思路,有利于控制回转间隙,在长期使用后也便于维护。
外形与安装边界方面,底座为矩形法兰结构,两孔间距决定了安装孔位的布置范围;整体高度在手柄闭合状态下较低,适合安装面上方空间有限的治具。打开状态时压臂抬起,需要在前端预留取放工件的空间,同时手柄后侧也要留出操作行程,避免与相邻夹具、型材或防护板干涉。若在密集工装板上并排使用,应按手柄摆动半径和压臂长度确定中心距,不能只按底座宽度排布。

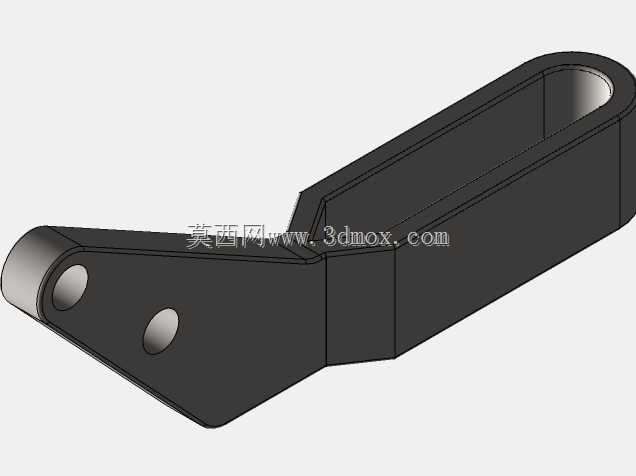

工程选型时,需要重点确认夹持点到销轴中心的力臂。压臂越长,末端实际压紧力相对额定值会下降;若工件表面高度变化较大,应选用可调压脚或增加垫片,使压臂在闭合时接近水平受力。底座安装面必须平整,螺钉需按要求紧固,必要时增加定位销防止夹钳在反复受力后偏移。对于焊接场景,还应考虑飞溅粘附和热影响区,铰接部位避免暴露在直接焊渣路径上;对于机加工场景,则要关注切屑清理和冷却液对销轴的影响。

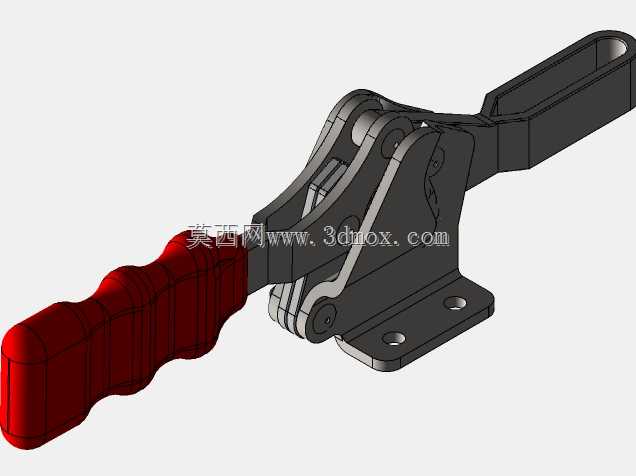

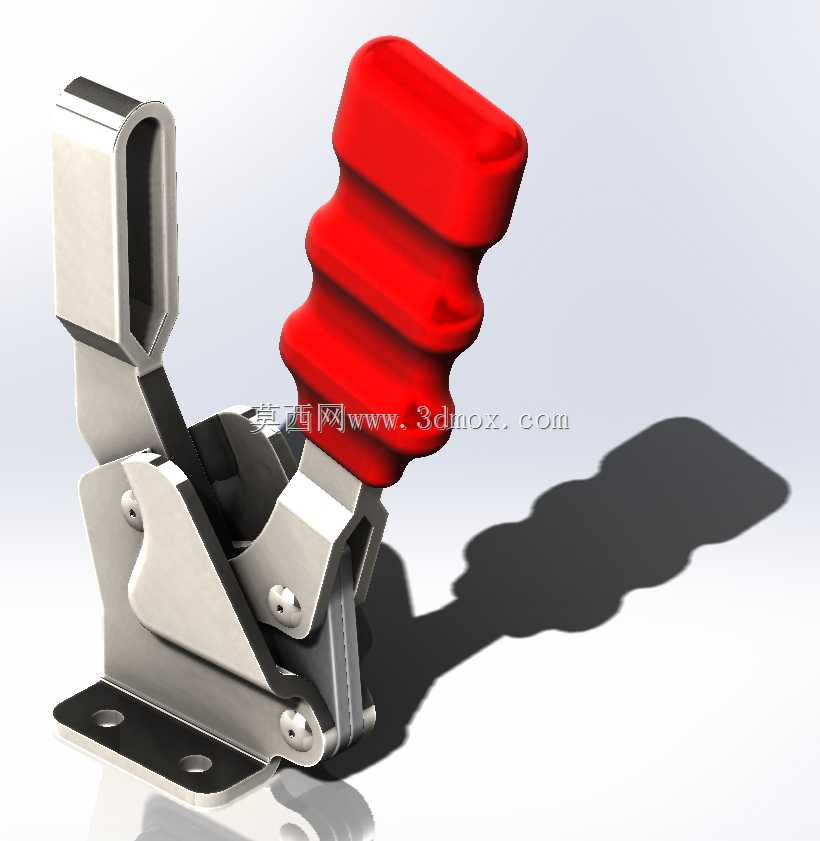

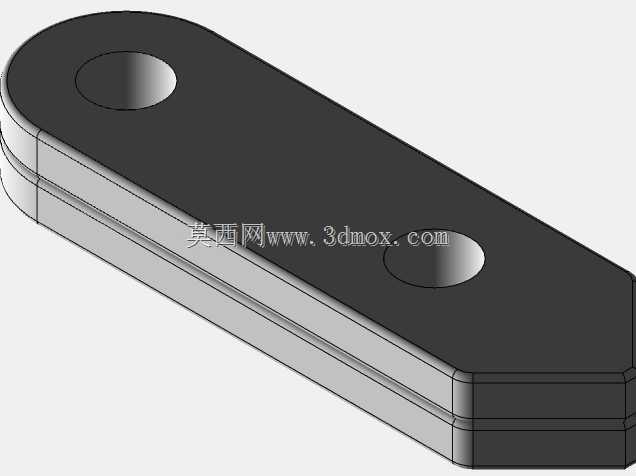

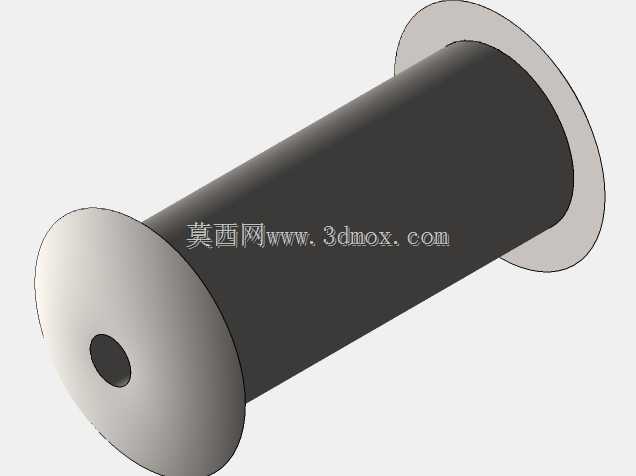

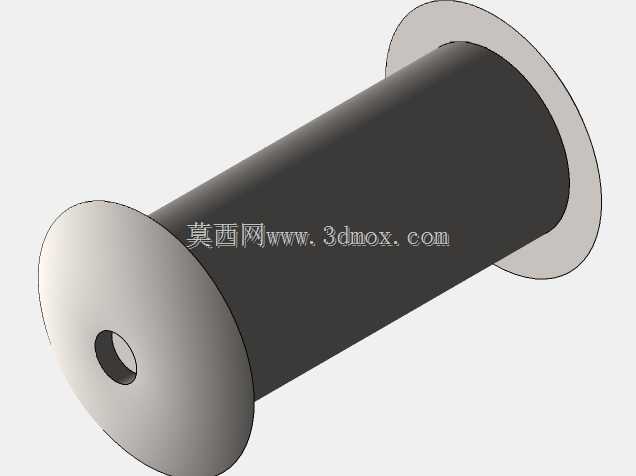

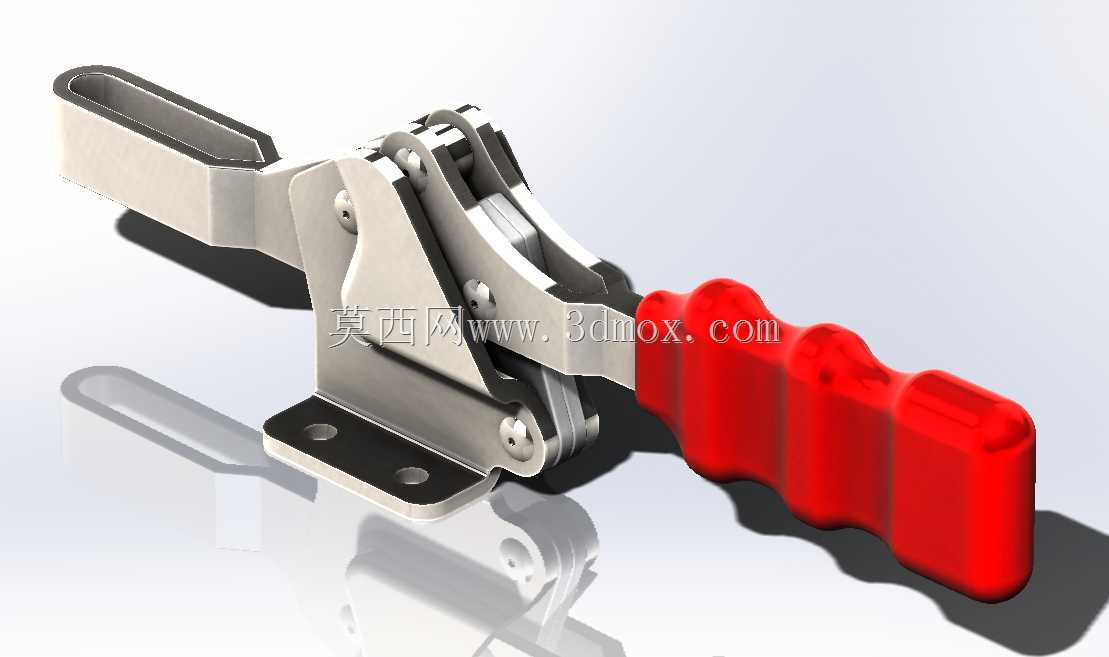

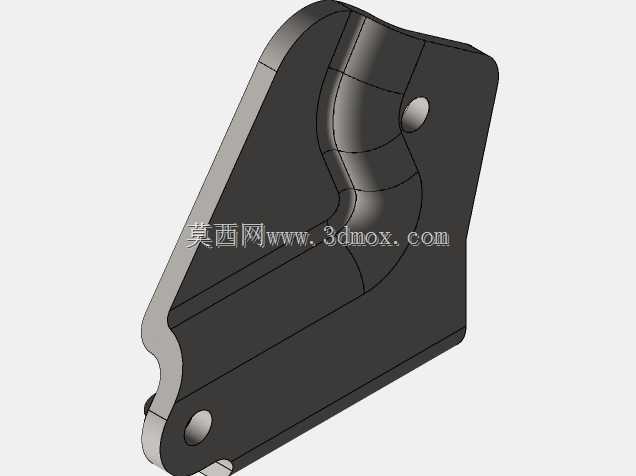

该三维模型完整呈现了夹钳的侧板、底座、手柄、连杆、销轴和压头等关键零件,能够用于工装布局干涉检查、操作空间模拟以及夹具标准件库搭建。结构设计人员可据此评估安装孔位、压紧方向和开合轨迹,设备维护人员也能通过装配关系理解易磨损铰接点的位置,从而在实际改造中提高治具的稳定性与更换效率。
