欧式穿墙式双排针连接器结构设计

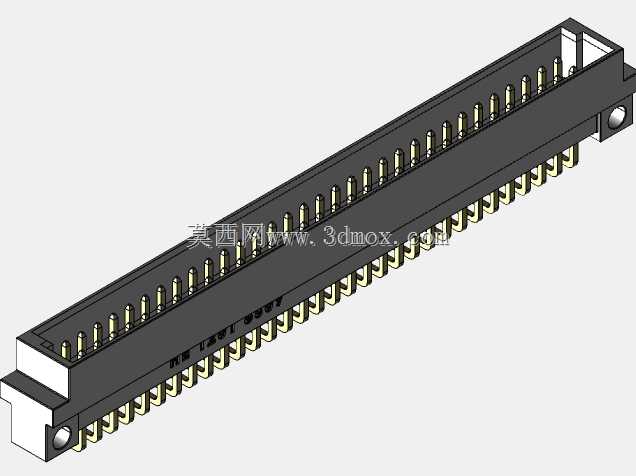

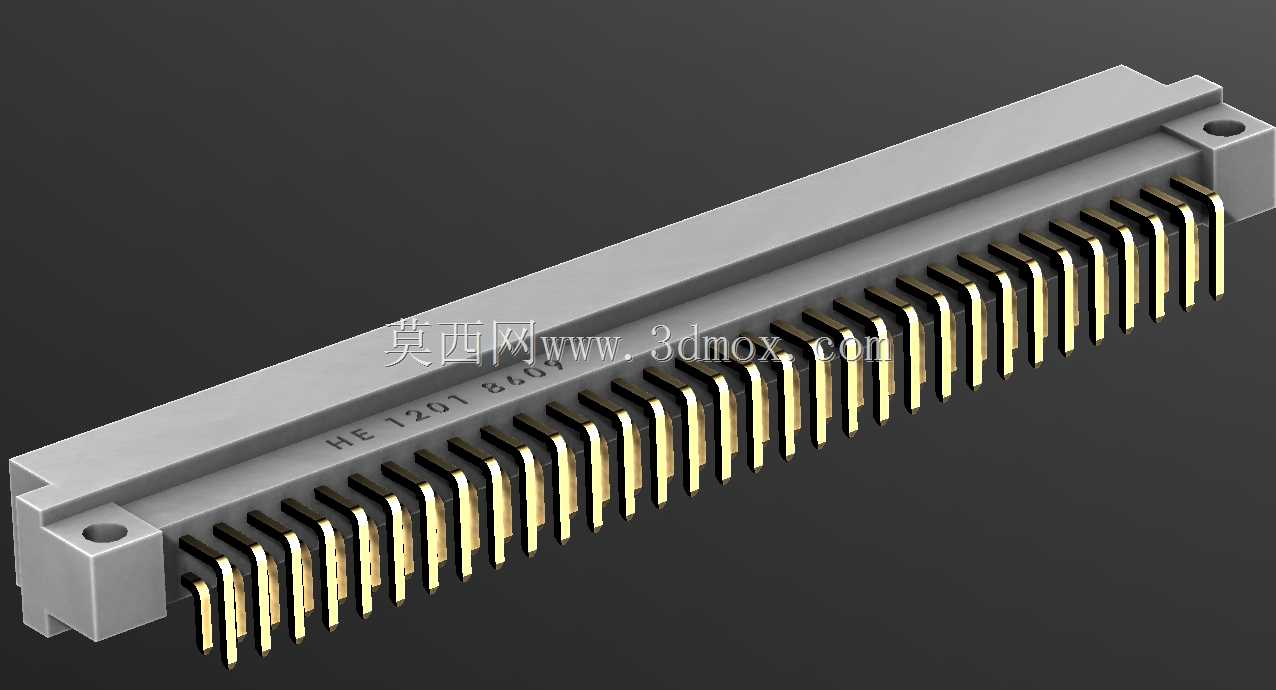

　　在工业控制机柜、测试仪器背板以及嵌入式设备的互联设计中，穿墙式连接器经常承担跨板或跨腔体的信号传输任务。这款欧式CIHE系列双排连接器采用直针穿墙布局，绝缘主体为长条形工程塑料，两端带安装耳与定位孔，可直接固定在机箱面板或隔板开孔处，使两侧电路通过同一组端子完成对接。端子按双排等间距排列，接触部分为镀金铜合金，焊尾呈直插形态，适配标准PCB板厚与波峰焊工艺。建模时先以端子节距为基准建立阵列，再处理两端安装耳的凸台与沉孔，保证孔位与面板开孔尺寸一致。绝缘本体侧面的加强筋用于提升长跨距下的刚性，避免插拔时产生弯曲变形。端子与塑壳之间的保持结构通过倒扣实现，模型中需保留足够的干涉量以反映真实压配关系。从安装边界看，连接器总长度由针数决定，

　　宽度覆盖双排端子的外侧轮廓，高度方向包含塑壳厚度与两侧焊尾伸出长度；面板开孔需避让本体并预留安装耳固定空间。选型时应关注额定电流、接触电阻、绝缘耐压及机械寿命，镀金层厚度影响耐环境性能，塑壳材料则决定耐温与阻燃等级。在三维装配中，可将该模型作为标准件调入背板与面板组件，检查焊尾与PCB焊盘的对中性、安装耳与螺钉的间隙，以及插拔方向上是否与周边器件发生干涉。对于需要频繁维护的设备，穿墙式结构能在不拆开机箱内部的情况下完成外部线缆连接，提升装配与检修效率。端子排列规整，适合传输多路低压信号或低速总线，也可用于电源分配中的小电流回路。设计过程中还要考虑焊尾长度与板距匹配，过长会增加焊接后应力，过短则影响透锡可靠性。

　　塑壳表面的标识字符可在模型中以贴图或拉伸特征呈现，用于生产追溯。两端安装孔的位置度直接影响装配顺畅度，建模时应将其作为关键尺寸标注，并与机箱开孔图保持一致。接触端子的镀金区域集中在插接配合面，焊尾部分做镀锡处理以改善焊接性，这种分段电镀在实际零件中十分常见。整体结构没有多余活动件，属于固定式板对板或线对板互联元件，三维模型完整表达了外形、安装特征与端子排布，可直接用于干涉检查、开孔生成和装配工艺规划。
