小轮径万向轮盘赌脚轮结构设计

　　该轮盘赌脚轮属于小载荷行走支撑部件，核心应用集中在小型仪器推车、轻型设备移动底座、实验室置物架以及紧凑型工装台的底部支撑场景，这类场景对脚轮的转向灵活性、安装空间占用以及运行静音性有明确要求，同时不需要承载大吨位载荷，整体设计围绕小空间内的顺畅移动展开。

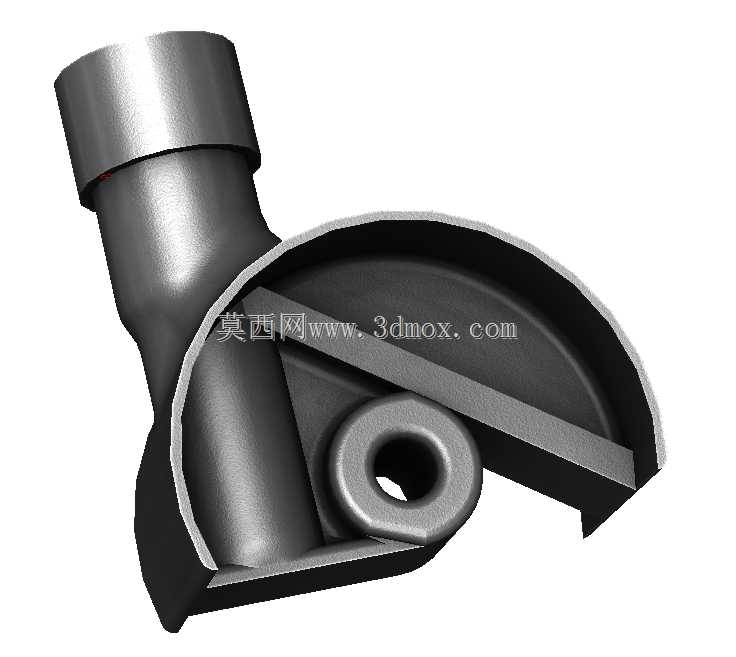

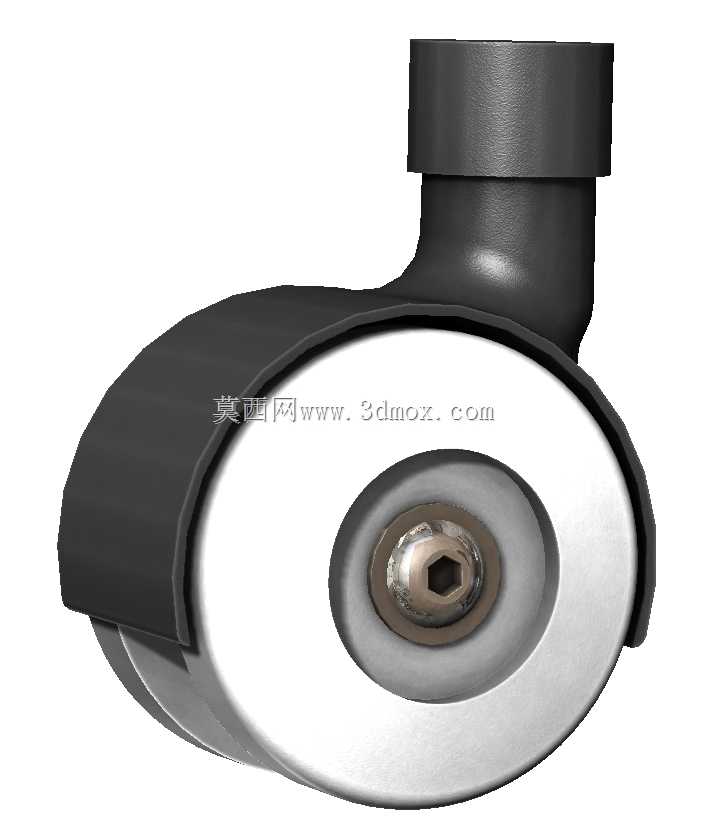

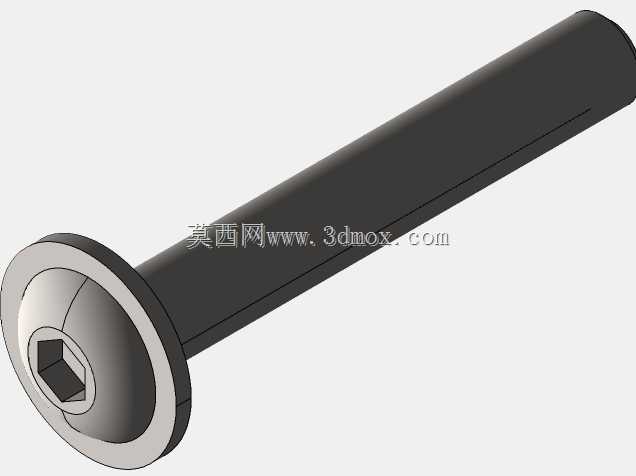

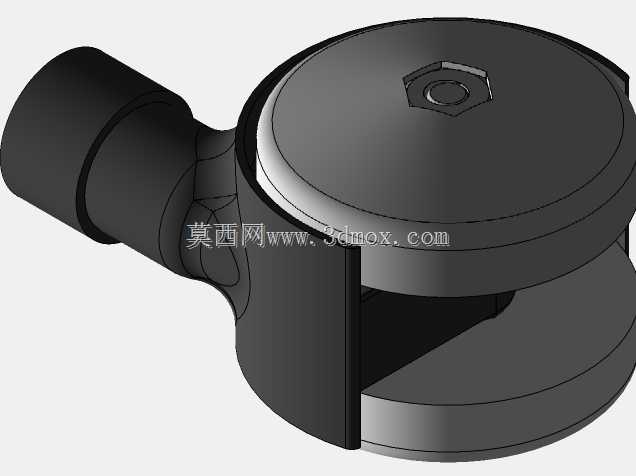

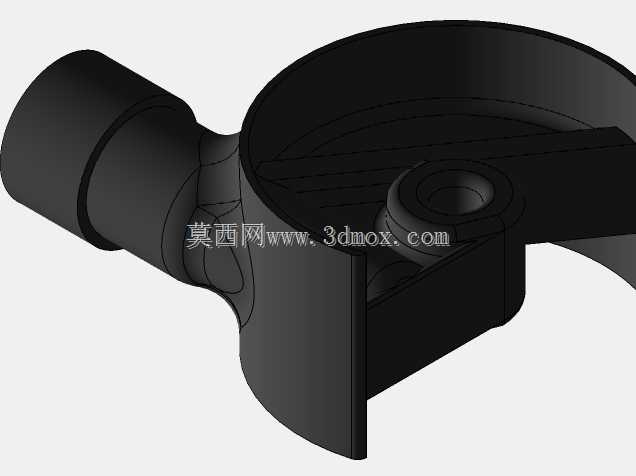

　　从结构组成来看，该脚轮分为顶部安装柄、转向支架、轮体三个核心部分。顶部圆柱安装柄用于插入设备底座的预留安装孔，通过过盈配合或者侧面顶丝完成固定，这种安装形式不需要在底座表面大面积开孔，也不会突出底座上表面过多，适合薄板类设备底座的装配需求。转向支架采用半包式结构，上半部分包裹轮体上半周，既可以阻挡运行过程中卷入的线缆、碎屑，也能提升支架整体的抗扭刚度，避免转向过程中支架出现侧向形变。轮体中心采用内六角螺栓作为轮轴锁紧结构，装配时可以直接通过内六角扳手完成锁紧，不需要额外搭配螺母防松，装配工序更简洁，同时轮轴与轮体之间预留了转动间隙，保证轮体转动过程中不会出现卡滞。

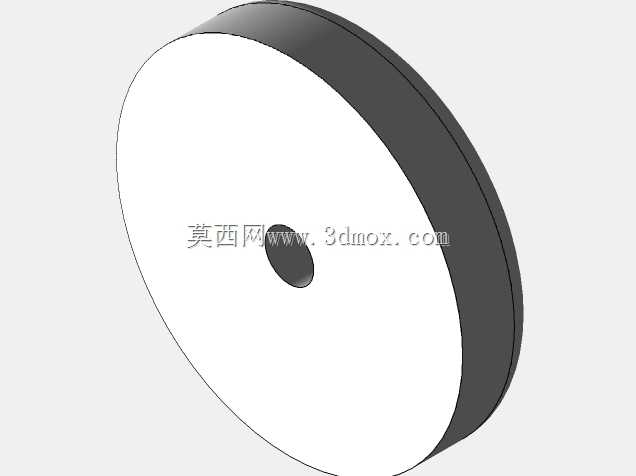

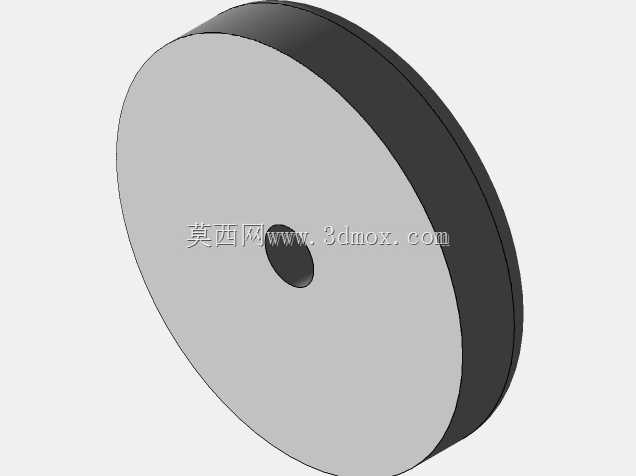

　　设计思路上优先压缩了整体竖向尺寸，常规同载荷脚轮往往会把转向回转结构设置在轮体正上方，导致整体高度偏大，而该结构将转向回转面与轮体顶面的距离进一步缩小，顶部安装柄直接从支架回转中心向上延伸，在保证转向自由度的前提下，最大限度降低了安装后设备底座的离地高度，既提升了设备放置的稳定性，也避免了底座过高导致的重心上移问题。轮体采用宽面设计，虽然整体轮径偏小，但较宽的接触面可以降低轮面的单位面积压力，在环氧地坪、木质地板、瓷砖等常见室内地面运行时，不会压出明显痕迹，同时宽轮面的抓附性更好，转向过程中不容易出现侧滑。

　　外形尺寸与安装边界方面，顶部安装柄为等径圆柱结构，设计选型时需要匹配设备底座的安装孔内径，安装孔深度需要大于安装柄的有效插入长度，保证插入后支架顶面与底座底面完全贴合，不会出现悬空。支架的最大回转半径需要在设备底座设计时提前预留，避免脚轮转向时与设备底部的其他零部件、加强筋发生干涉。轮体的宽度方向两侧也需要预留少量间隙，保证轮体转动时不会与支架侧壁产生摩擦。该脚轮属于非制动款式，适合不需要长时间固定位置、需要频繁推移调整位置的设备，若后续需要拓展制动功能，可以在支架侧面追加刹车踏板结构，通过摩擦轮面或者锁止转向回转盘的方式实现位置固定。

　　实际运行过程中，半包式支架还可以在脚轮受到正面撞击时吸收部分冲击力，避免冲击力直接传递到顶部安装柄与设备底座的连接位置，降低连接位置出现开裂松动的概率。轮体中心的金属嵌件可以提升轮轴位置的耐磨性能，避免长期转动后塑料轮体的轴孔出现磨损扩大，导致轮体晃动。转向支架的回转结构内部预留了润滑脂存储空间，长期使用后可以补充润滑脂，降低转向阻力，避免出现转向卡顿、异响的问题。
