电子设备导向安装导轨条结构设计

　　在各类电子检测设备、工控机箱以及小型自动化装置内部，这类细长导向安装条的应用十分普遍，它主要承担电路板、功能模块的抽拉导向与侧向支撑作用，在需要频繁插拔维护的板卡类结构中，该部件的设计合理性直接影响设备装配效率与长期运行稳定性。

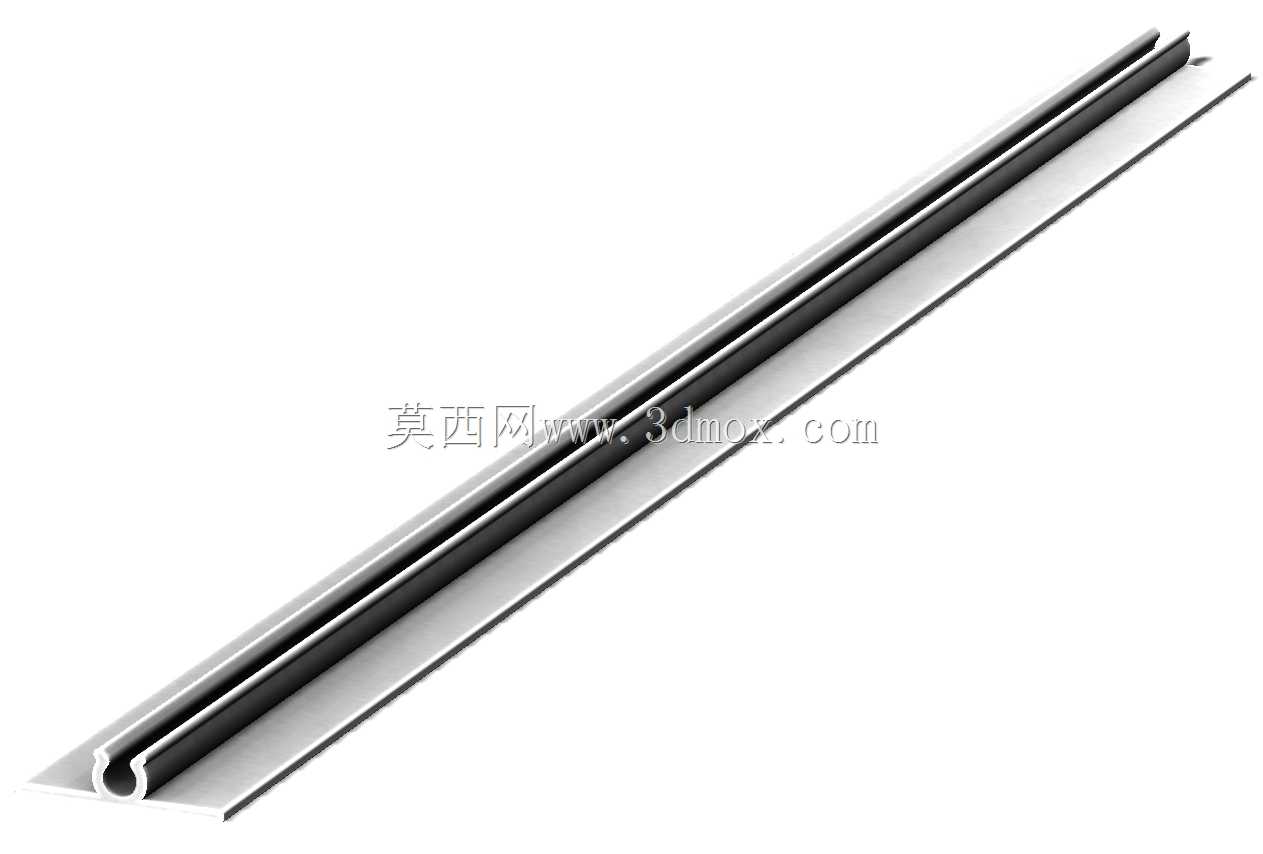

　　从截面结构来看，该构件采用一体化弯折成型工艺，主体为平直的长条形支撑基面，一侧设置带圆弧收口的C型滑槽，另一侧延伸出平整的安装翼边。圆弧收口的设计并非随意设定，其曲率经过匹配验证，能够在板件抽拉过程中避免尖锐棱边划伤电路板表面的阻焊层与元器件引脚，同时在板件推入到位后，收口边缘可对板件侧边形成适度的限位约束，减少设备运输或运行振动过程中板件出现横向窜动的概率。支撑基面的平面度要求较高，建模过程中需严格控制长向的直线度公差，若基面存在翘曲，会直接导致板件抽拉时出现卡滞，长期使用还会造成板件受力不均，引发焊点开裂等隐性故障。

　　该构件的外形边界尺寸为19mm×280mm×5mm，这一尺寸设定充分适配常规19英寸标准机箱内部的安装空间。19mm的截面宽度可在有限的机箱层间距内，为多块板卡的并排布置预留充足间隙，避免相邻板卡上的突出元器件发生干涉；280mm的长度恰好覆盖多数工控板卡的有效插入深度，板件完全推入后，前端可与机箱面板的安装位精准对齐；5mm的厚度则在结构刚性与材料成本之间取得平衡，既不会因厚度过大挤占内部布线空间，也不会因厚度不足导致长向受力后出现弯折变形。

　　在实际选型应用中，该导向条通常成对对称布置在机箱内部的两侧安装梁上，安装翼边上预留的固定孔位可适配标准紧固件，安装时需保证两根导向条的平行度误差控制在合理范围内，否则会大幅增加板件的插拔阻力。针对不同的使用场景，该构件还可进行适配性调整：在高湿度或有腐蚀性气体的工业环境中，可选用不锈钢材质进行加工，提升部件的抗锈蚀能力；在对轻量化有要求的便携式设备中，也可采用铝合金挤出成型工艺，在保证结构强度的同时降低整体重量。

　　建模过程中需要重点关注几个工艺细节：C型滑槽的内壁需保持光滑，无明显的加工刀痕或弯折褶皱，否则会增大板件抽拉时的摩擦力；滑槽的开口宽度需与电路板的厚度形成合理配合，间隙过大会导致板件固定后晃动，间隙过小则会造成装配困难；构件的所有外露棱边都需做倒钝处理，避免装配维护人员被锋利边缘划伤。此外，长条形构件在加工过程中容易出现应力变形，设计时可在支撑基面的非关键区域设置微量的加强结构，在不增加整体厚度的前提下提升构件的抗扭刚性，确保长期使用后仍能保持稳定的导向精度。这类看似简单的基础结构件，往往是设备整体可靠性的重要组成部分，每一处尺寸与结构细节都需要结合实际装配与使用需求反复推敲。
