户外便携防护硬质仪器收纳箱结构

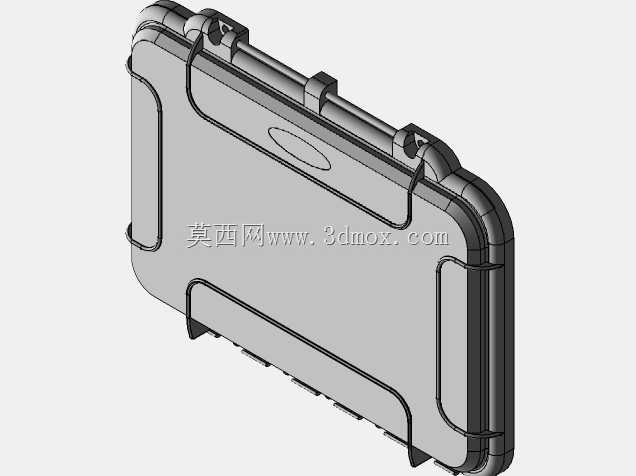

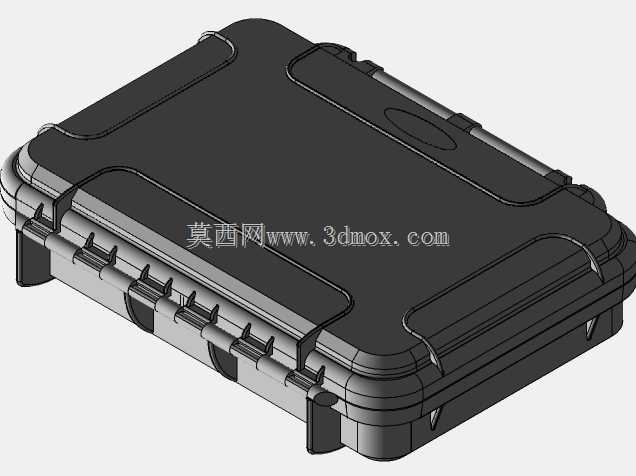

　　这类硬质防护箱的核心使用场景集中在户外勘测、工业现场巡检、精密仪器转运、应急检测作业等环节，用来承载对冲击、粉尘、淋水敏感的小型检测设备、传感模块、手持终端与配套辅件。箱体采用上下对开的扣合结构，上盖与底座通过侧边的连体铰链实现翻转开合，铰链区域做了加厚的圆角过渡，避免反复开合后在转角处产生应力发白或断裂。正面沿口布置多组并排的卡扣，卡扣的咬合齿直接压合上盖唇边，配合沿口内嵌的密封胶条，能够在闭合后形成连续的压紧密封面，阻挡粉尘侵入与短时淋水渗入。箱体顶面设计有内凹的嵌入式提手区域，提手轮廓完全沉入上盖平面，既避免转运过程中提手被外物勾挂，也让多个箱体可以平整堆叠，堆叠时上盖的凸起限位筋刚好嵌入下方箱体的底座凹槽，防止层叠后滑移。

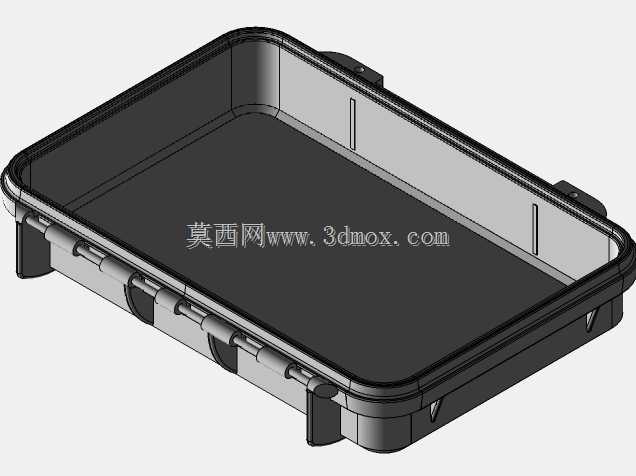

　　箱体边角全部做了加厚的防撞包角结构，包角与壳体为一体化成型，跌落时边角最先接触地面，冲击能量通过加厚的肋条分散到整个侧壁，而不是直接作用在内部容纳腔。从结构建模的角度看，壳体壁厚需要根据成型工艺保持均匀，转角处全部采用圆角过渡，避免壁厚突变带来的缩痕与应力集中；内部容纳腔为规整矩形，预留了铺设缓冲泡棉的空间，使用者可以根据仪器外形在泡棉上挖孔，实现仪器的嵌装固定。箱体侧壁的卡扣座采用局部加厚结构，卡扣转轴位置设计有装配卡槽，不需要额外金属紧固件即可完成卡扣的安装，卡扣本身带有自锁斜面，扣合后不会因为搬运振动意外松脱。上盖内表面设计有交叉的加强筋，加强筋从中心向四角延伸，在不显著增加壁厚的前提下提升上盖的抗弯曲刚度，

　　避免堆叠重物后上盖出现凹陷变形。底座底部设计有凸起的垫脚，箱体放置在地面时垫脚先接触接触面，让底座主体与地面留出间隙，减少地面潮气、积液对箱体底部的侵蚀，同时垫脚的位置与上方堆叠限位结构对应，保证堆叠载荷直接沿垫脚传递。箱体的开合角度通过铰链的限位结构控制，开启后上盖可以稳定保持在打开状态，不会因为自重突然回砸，方便现场人员单手取放内部仪器。在安装边界方面，箱体外部轮廓为带圆角的扁长方体，所有外凸结构均不超出箱体最大外包络，在进行设备成套集成时，可以直接按照外包络尺寸预留储运空间；内部容纳腔的有效长宽深尺寸小于外部轮廓，四周预留的壁厚与加强筋空间需要在选型时提前核算，避免待收纳仪器的外形尺寸超出内腔可用空间。

　　箱体的锁扣区域没有凸出的尖锐结构，搬运过程中不会刮擦周边设备或人员衣物。对于需要频繁带出作业现场的检测班组，这种箱体可以替代传统软包，为精密仪器提供更可靠的物理防护，减少转运过程中因为磕碰、受潮导致的仪器损坏。建模过程中需要重点验证上下盖的扣合间隙，保证密封胶条在全周范围内都能获得均匀的压缩量，同时卡扣的扣合力控制在单人可以徒手操作的范围内，不需要借助额外工具即可完成开合。
