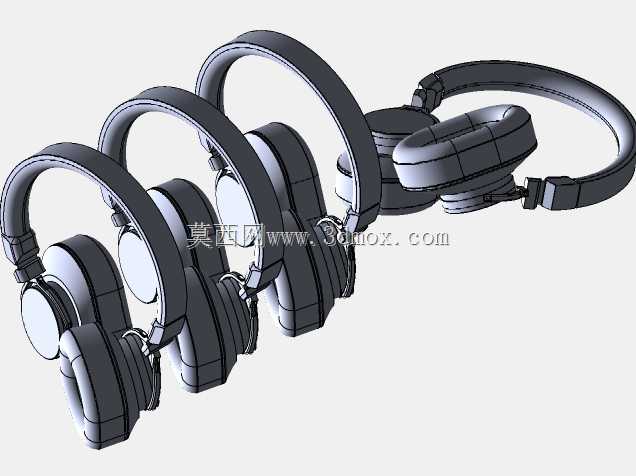

日常做消费类声学产品结构评审时,入耳式耳机的三维造型不能只停留在外观曲面顺滑度上,必须把佩戴贴合度、出声路径、内部器件堆叠、装配公差这些实际约束全部揉进建模过程里。先从实际使用场景倒推设计边界:这类耳机主要面向个人随身音频收听、移动端语音通话、通勤降噪使用,入耳段需要适配多数人耳甲腔与外耳道的生理轮廓,不能出现长时间佩戴后的局部硬挤压,因此壳体外侧曲面要顺着耳屏与耳甲艇的贴合面做连续过渡,入耳端的硅胶套配合位要预留标准环形卡槽,保证不同尺寸耳套更换时不会松脱漏音。出声孔的位置不能正对耳道软组织,要略微偏向耳道中心轴线,避免低频被软组织吸收后出现频响凹陷,同时前腔出声通道要做等截面顺滑过渡,减少气流紊流带来的异常谐振。从内部结构来看,
耳机壳体需要容纳动圈发声单元、调音阻尼网、泄压孔、接线焊点与尾部过线结构,建模时要先锁定单元的外径与厚度,再向外预留0.15至0.2毫米的壳体壁厚,出声面与单元前侧之间保留均匀前腔空间,后腔则要顺着单元背部磁路的外形做避让,同时预留调音棉的粘贴平面。很多新手建模容易只做外观壳体,忽略内部器件的干涉检查,实际装配时会出现单元顶壳、线材弯折半径不足、焊点与壳体硬接触的问题,因此在曲面构建阶段就要同步做内部器件的占位装配,每一处曲面加厚后都要核对内部净空。耳机尾部的出线位要做圆弧过渡,避免线材反复弯折后芯线断裂,过线孔的直径要匹配线皮外径,同时预留点胶密封的环形槽位,既可以固定线材,也能减少后腔漏气对低频表现的影响。
壳体的分模线要设置在外观非可视的侧下方,顺着曲面曲率变化平缓的位置走,避免分模线落在高光面上增加后续抛光处理的工作量,同时上下壳的配合止口要做均匀扣位,扣合间隙控制在常规塑胶件公差范围内,保证超声波焊接或者卡扣装配后壳体无错位。从安装与适配边界来看,单只耳机的整体长度要控制在人耳可容纳的范围内,入耳段外径要匹配通用硅胶耳套的标准尺寸,壳体外侧不能有突兀的棱角,佩戴后外侧突出耳廓的部分要尽量薄,避免侧卧或者佩戴头盔时出现挤压。调音泄压孔的位置要避开佩戴时与皮肤贴合的区域,防止出汗或者皮肤遮挡后改变腔体内外气压平衡,孔位内侧要预留防尘网的粘贴台阶,网片粘贴后不能突出壳体表面。如果是带线控版本的衍生设计,
主线分叉处的应力释放槽要与耳机尾部造型保持连贯,线控壳体的按键行程与PCB板占位也要同步纳入整体造型校核。建模过程中曲面质量要满足后续注塑模具加工的要求,所有外观面的G2连续过渡要逐一检查,不能出现局部褶皱、曲率突变或者微小碎面,壳体壁厚要全程均匀,厚薄交接处做渐变过渡,避免注塑成型时出现缩水、气泡或者填充不足。出声孔的边缘要做微小倒角,去除加工后的锐边,同时避免孔口毛刺影响声学性能。耳机与充电盒、收纳配件的配合间隙也要同步考虑,壳体外侧的最大轮廓尺寸要匹配收纳槽的限位面,放入后不会出现晃动或者卡滞。从声学结构的工程逻辑来看,前腔与后腔的容积比例要和选定的发声单元参数匹配,建模时不能为了追求外观过度压缩腔体空间,否则会直接导致低频下潜不足或者高频尖锐。内部走线槽要顺着壳体内壁布置,避开单元振动区域,防止线材碰触振膜产生杂音。焊点位置要预留绝缘胶的涂布空间,避免运输振动后焊点松脱。整体造型既要符合消费电子的视觉简洁感,更要把佩戴可靠性、声学性能、装配工艺、长期使用耐久性这些硬性要求落在每一处曲面与结构细节里,最终完成的三维模型可直接用于结构手板打样、模具开模评审以及声学性能前期验证。
