圆盘式双工位可调支撑定位工装夹具

项目分类:工装 发布时间:2022-03-28 ID:588319
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具
  • 圆盘式双工位可调支撑定位工装夹具

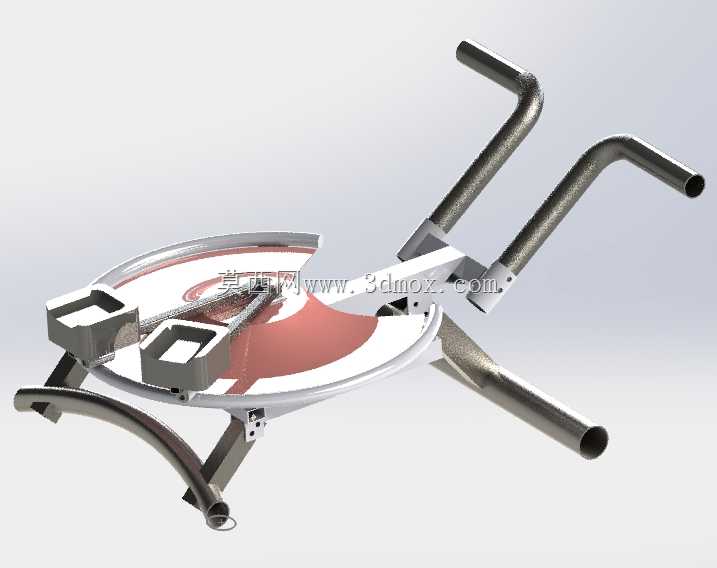

  这套工装的核心承载件是一块中部带扇形缺口的圆形盘体,盘面并非完整封闭结构,缺口区域用于避让工件下方的装配空间或检测光路,避免工装本体与待加工件、焊枪或测头发生干涉。盘体外缘做了包边处理,边缘连续圆滑,既提升盘体刚性,也减少操作人员取放工件时被锐边划伤的风险。盘体中心设置铰接支座,两根斜向支撑臂从中心向外上方伸展,臂端各安装一块块状压块,压块与支撑臂之间保留小范围转动余量,能够自适应贴合工件表面的微小角度偏差,避免刚性压紧造成工件局部压痕或定位偏移。

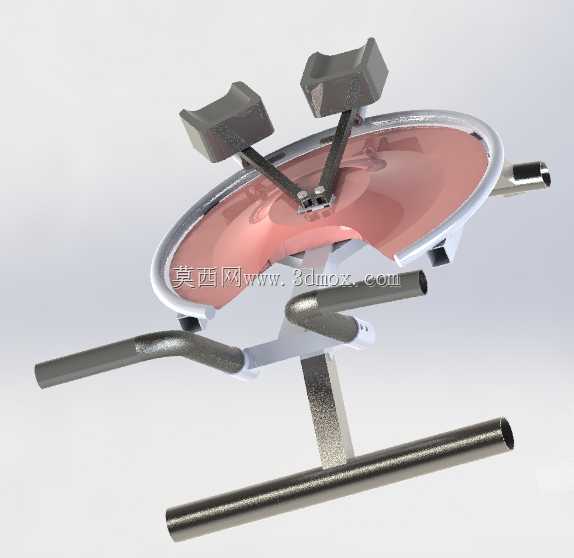

  支撑臂并非固定死在中心座上,其铰接位置预留锁紧调节空间,可根据工件轮廓尺寸调整张开角度与压紧高度,适配不同直径或外形的盘类、壳类零件。盘体下方布置三根空间交错的金属管架,其中两根横向管从盘体下部向两侧伸出,第三根管沿纵向贯穿下方形成主支撑腿,管件之间通过焊接或连接件组成稳定的三角承力结构。这种管架布局相比整块底板减重明显,同时把支撑点向外拉开,降低工装整体重心,在压紧作业时能够抵抗压块施加的反向倾覆力矩。横向伸出的管件还可作为安装基准面,通过抱箍或压板固定到工作台T型槽上,安装位置可沿管长方向微调,适配不同工位的孔距。

  从实际使用场景看,这类结构常见于小件焊接、涂胶、视觉检测或装配工位。工件放置到圆盘上后,两个压块从上方对称压紧,限制工件的竖向窜动与绕盘心的转动;下方管架空出的区域可容纳旋转接头、电气走线或检测传感器,使工装能够配合转台实现周向作业。若用于焊接工位,盘体可选用耐热钢材并在压紧面做绝缘处理,防止焊接电流分流;若用于检测工位,盘面可加工定位销孔,配合销钉实现工件的重复定位。

  设计时需要重点关注几个边界条件。首先是盘体直径与压块行程的匹配,压块在最小张开角度时不能相互碰撞,最大张开角度时其压紧点仍应落在工件有效支撑范围内,否则会产生悬臂翘曲。其次是下方管件的外伸尺寸,横向管两端到盘心的距离决定了工装在工作台上占用的宽度,纵向支撑腿的长度则影响整体高度与操作者取放工件的姿态。管架与盘体连接部位是应力集中区,建模时应在交接处添加圆角或加强筋,避免反复压紧后出现焊缝开裂。中心铰接轴的配合间隙也要控制,间隙过大会导致压块定位漂移,间隙过小则调节困难,容易积存焊渣或粉尘后卡死。

  圆盘上的扇形缺口角度并非随意设定,它需要覆盖作业工具的运动包络,同时保留足够的盘体材料以维持环形刚性。缺口边缘若距离压块支撑点过近,压紧时盘体容易产生局部变形,因此在轻量化开孔与刚性保留之间要做平衡。压块工作面可根据工件材质更换聚氨酯垫、铜垫或钢质齿面,分别对应防划伤、增大摩擦或粗基准定位的需求。整个工装没有复杂的传动链,依靠手动调节与机械锁紧即可完成作业,维护点集中在中心铰接轴和管架连接螺栓,日常清理时只需注意不让碎屑进入铰接缝隙。对于多品种小批量的生产单元,这种可调式圆盘工装能够减少专用夹具的数量,换型时只需重新调整支撑臂角度并更换压块垫块,即可快速切换工件型号。
