单缸活塞曲柄连杆动力总成结构

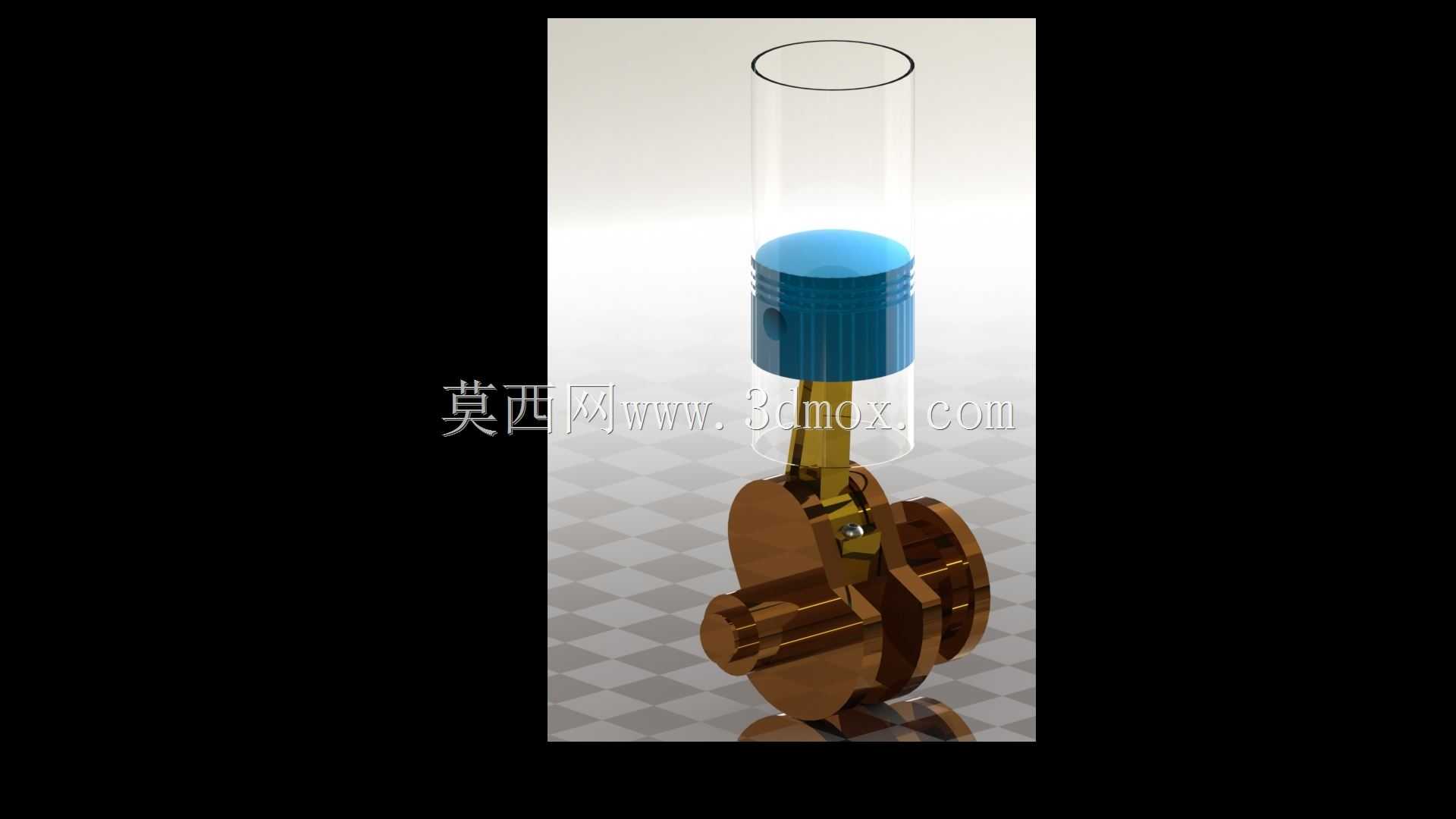

　　这套结构围绕单缸往复式动力转换核心搭建，把活塞的直线往复运动通过连杆传递给曲轴，最终在曲轴端输出连续旋转扭矩，是小型内燃机、空气压缩机、柱塞泵以及教学演示台架中最基础的运动单元。实际工程里，这类简化结构常被用于验证配缸间隙、曲柄半径与连杆长度配比、动平衡块布置以及活塞换向时的侧向力变化，尤其在摩托车发动机、通用小型汽油机、便携式发电机组和微型动力设备的前期方案阶段，工程师会先把缸体、活塞销、连杆大头、曲柄销、主轴颈这些关键件按装配关系约束到位，再通过运动仿真检查活塞在上止点、下止点及中段行程中的姿态，避免出现活塞裙部刮缸、连杆与缸套下缘干涉、曲轴平衡块与机体内壁碰擦等问题。从设计思路看，模型把透明缸套作为上部边界，

　　活塞在缸套内只保留轴向滑动自由度，活塞销穿过活塞销座与连杆小头形成铰接，连杆大头则抱合在曲柄销上，曲轴通过两侧主轴颈支承在机体上。这样的约束关系直接决定了整机的行程、压缩比可调范围以及侧向力传递路径。曲柄半径决定活塞行程，连杆长度影响摆角大小和活塞对缸壁的侧压力，长度过短会让连杆摆角增大，活塞裙部导向工况变差，磨损和敲击风险上升；长度过长虽然能改善侧压力，但会抬高整机高度，给整车或机组的布置带来困难。因此在建模阶段，需要同时锁定缸套内径、活塞顶面到销孔中心的距离、连杆大小头中心距、曲柄销与主轴颈的偏心距以及曲轴轴向宽度，这些尺寸共同构成安装边界。外形尺寸方面，上部缸套为竖直圆筒结构，其内径与活塞外径形成配合面，壁厚要满足珩磨、

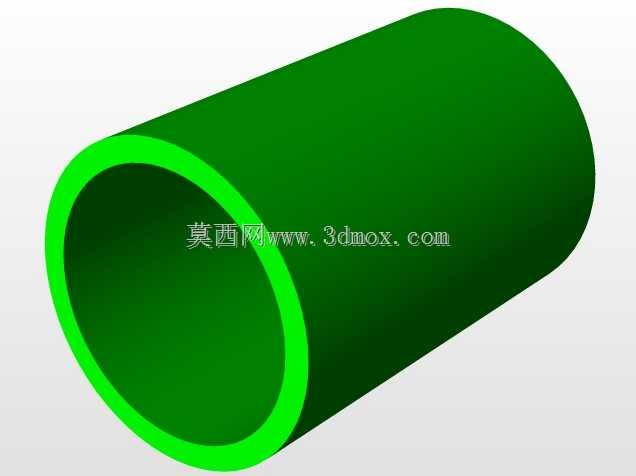

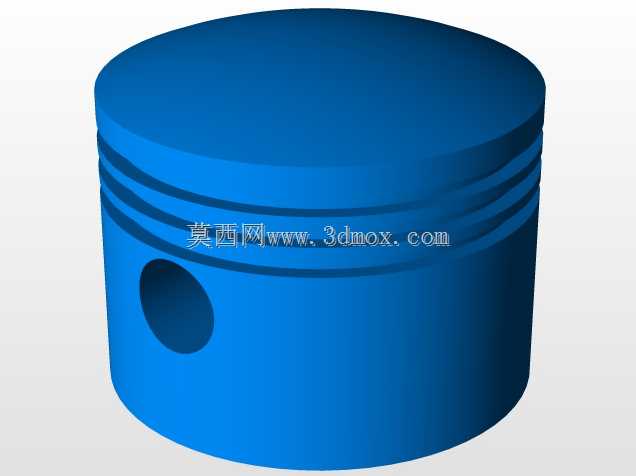

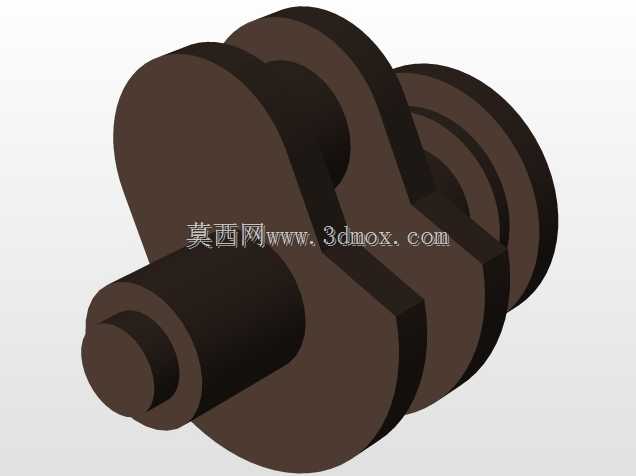

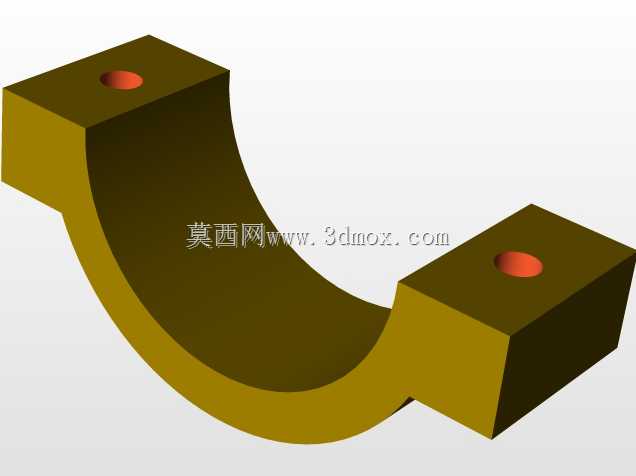

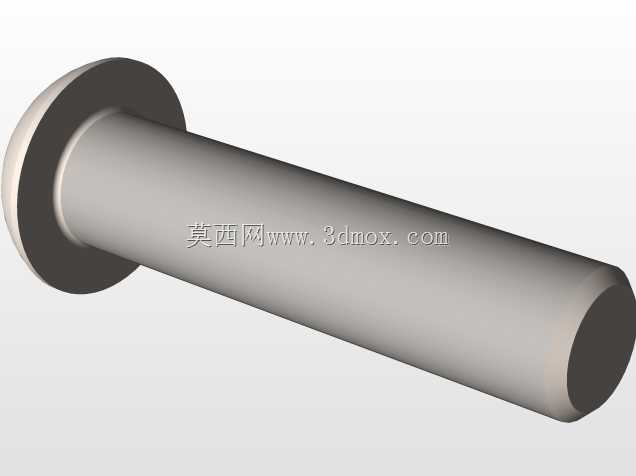

　　散热和装配密封要求；活塞顶部为封闭承压面，环带区域用于布置气环和油环，裙部承担导向作用；活塞销采用中空短轴形式，两端通过卡簧或过盈方式限制轴向窜动。连杆截面通常取工字形以兼顾拉压刚度与轻量化，小头孔压入衬套，大头孔分为杆身与连杆盖，通过螺栓锁紧，便于曲轴装配。曲轴部分由左右曲柄臂、曲柄销和主轴颈组成，扇形平衡块用于抵消活塞连杆组件往复惯性力与曲轴旋转惯性力的主要分量，其外圆回转半径必须在机体内部预留足够安全间隙，不能与缸套下端、加强筋或油底壳壁面发生运动干涉。在应用场景上，该结构不仅用于动力输出设备，也可反向作为压缩机构使用：当曲轴由外部动力驱动旋转时，活塞在缸套内往复抽吸并压缩工质，可演变为小型空气压缩机、

　　制冷压缩机或高压柱塞泵的核心模块。设计时需要区分两种工况的载荷方向：内燃机工况下活塞顶部承受爆发压力，连杆主要承受压向曲轴的冲击力；压缩机工况下载荷更偏向周期性压缩阻力，曲轴扭振和连杆疲劳载荷分布会发生变化。建模过程中，各配合面的公差与装配关系必须提前考虑，比如活塞与缸套之间需要预留热膨胀间隙，活塞销与销座、连杆小头之间要根据润滑方式选择间隙配合或半浮式、全浮式结构，连杆大头孔与曲柄销之间要预留轴瓦间隙，主轴颈与机体主轴承孔要保证同轴度。若用于教学或原理展示，透明缸套可以直观暴露活塞环、活塞销和连杆的运动状态，帮助观察者理解上止点点火、曲柄转角与活塞位移之间的非线性关系；若用于产品开发，则需要在此基础上继续叠加缸盖、气门、燃烧室、润滑通道、冷却水道和飞轮等部件，才能形成完整可制造的动力装置。整体来看，这套模型抓住了往复式动力机械最核心的运动链，结构简洁但工程约束完整，适合用于机构运动分析、装配干涉检查、初级动力方案选型以及机械原理教学。
