三通路排气歧管结构设计方案

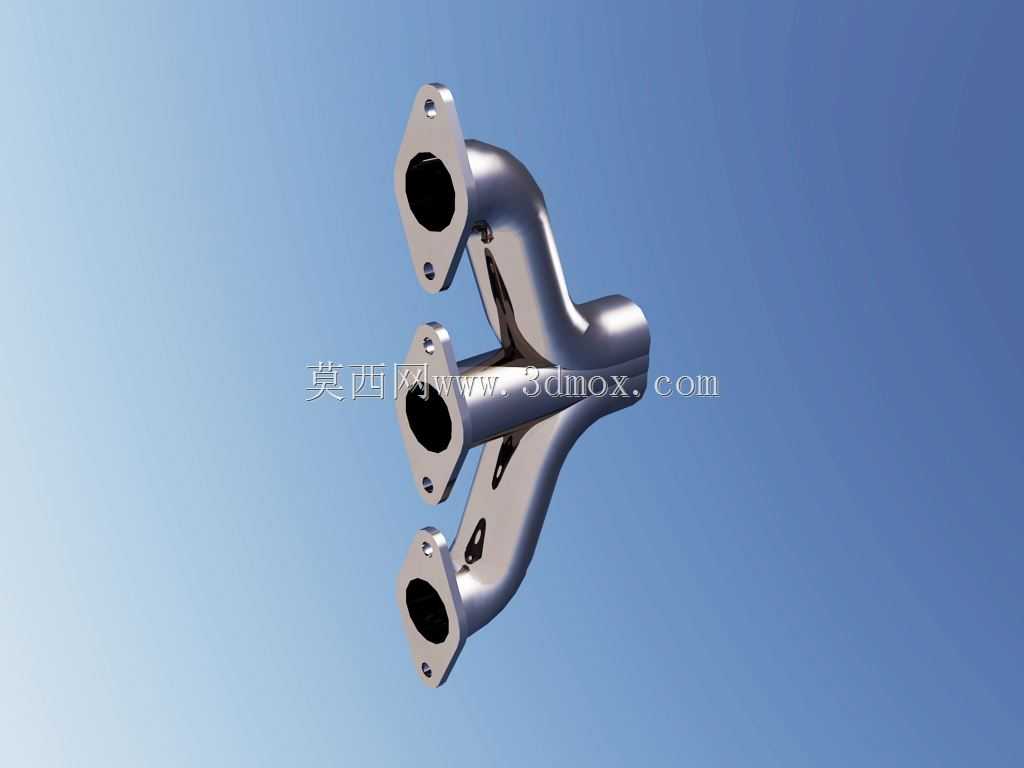

　　这款三通路排气歧管是小排量直列三缸动力单元的专属排气引出构件，整体采用一体铸造成型的流线型管路布局，三个进气接口沿纵向等距排布，最终汇流至单路排气出口，主要承担将三个气缸燃烧后产生的高温废气有序导出、汇入下游排气净化与消音系统的核心作用。在整机配套场景中，它直接安装在气缸盖的排气侧，安装面与缸盖排气端口完全贴合，是发动机排气系统最靠近燃烧室的核心管路部件。

　　从实际工况适配角度出发，该歧管的管路走向经过反复流道优化，三个支路的管路长度差值控制在极小范围内，能够有效均衡各缸的排气背压，避免不同气缸排气脉冲相互干扰，既可以保障各缸扫气效率一致，也能降低排气过程产生的紊流噪音。管壁采用均匀变厚度设计，既保证了高温工况下的结构刚性，抵御发动机运行产生的持续振动与热胀冷缩形变，也避免了不必要的壁厚冗余，控制构件整体自重。

　　三个进气法兰面均预留了对应的螺栓安装孔，孔位公差严格匹配缸盖侧的安装点位，安装时只需将法兰面对齐缸盖排气端口，加装密封衬垫后按规定扭矩锁紧螺栓即可完成装配，不需要额外调整管路位置。汇流后的出口法兰可直接对接三元催化器或者前排气管路，法兰的密封面经过平面度处理，能够有效防止高温废气泄漏，适配常规的密封衬垫安装要求。

　　在结构设计过程中，首先需要锁定的是气缸盖侧三个排气口的相对位置与中心距，以此确定三个进气法兰的排布基准，再结合发动机舱内的周边部件边界，调整管路的弯曲弧度与汇流节点位置，既要规避与缸盖、水管、线束等周边部件的运动干涉，也要尽可能缩短管路总长度，降低排气热量向周边部件的辐射影响。管路的弯曲半径全部采用大圆弧过渡，没有出现直角弯折或者截面突变的结构，既可以降低排气阻力，也能避免铸造过程中出现局部应力集中，降低铸件开裂的风险。

　　安装边界方面，该歧管整体轮廓紧凑，三个安装支耳与法兰连为一体，进一步强化了安装后的支撑刚性，发动机运行过程中不会出现悬臂共振问题。构件的所有外轮廓棱角都做了圆角过渡，既符合铸造工艺的脱模要求，也能避免装配过程中划伤操作人员。在配套选型时，只需匹配对应三缸机型的缸盖排气接口尺寸，即可直接完成装配，不需要对歧管或者缸盖做二次加工。

　　这类歧管广泛应用在小排量乘用车、通用小型发电机组、园林机械动力以及小型工程机械的动力单元上，不同应用场景下对管路的耐热等级、背压要求会有细微差异，但核心的三汇一流道结构、法兰安装逻辑完全通用。建模过程中完整还原了铸件的壁厚变化、法兰凸台、安装孔位以及流道的顺滑曲面，能够直接用于后续的工艺仿真、装配干涉检查以及铸造模具开发，也可以作为同类排气系统管路设计的参考基准，帮助设计人员快速完成接口匹配与布局校验。
