户外钢结构斜顶遮阳雨棚支撑结构

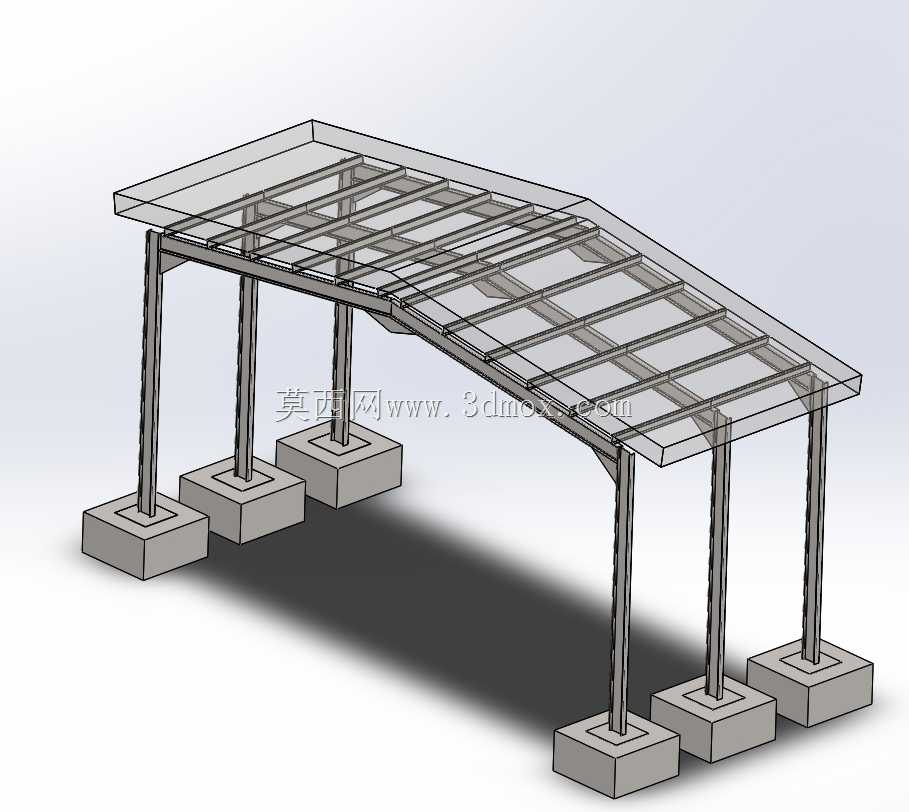

　　该结构为典型的户外独立式钢结构雨棚，采用六根立柱配合两侧独立混凝土块式基础，顶部为带排水坡度的斜向桁架式屋面，适用于厂区人行通道、设备出入口、装卸货区域、小型车辆临时停靠点等需要遮雨遮阳的室外场景。从实际使用角度看，这类棚架主要承担屋面荷载传递、风荷载抵抗以及雨雪水定向排导功能，立柱将上部桁架受力均匀传导至下部基础，基础通过自重与底面接触面积提供抗倾覆与抗滑移能力。

　　设计上，屋面采用多道平行横向龙骨加纵向主梁的布置方式，形成稳定的格栅受力体系，上方可铺设阳光板、彩钢板或钢化玻璃等面板。斜向坡度并非随意设定，而是兼顾排水效率与结构高度控制，避免积水造成附加荷载。立柱与基础顶面通过预埋钢板或锚栓连接，柱脚位置需在建模时预留螺栓孔与加劲肋空间，以保证现场安装时的定位精度。

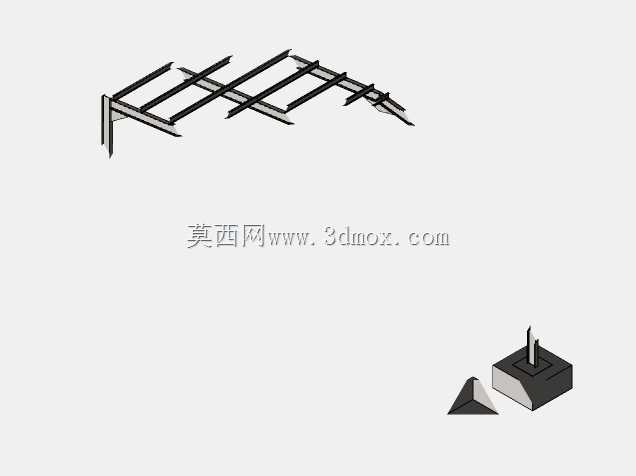

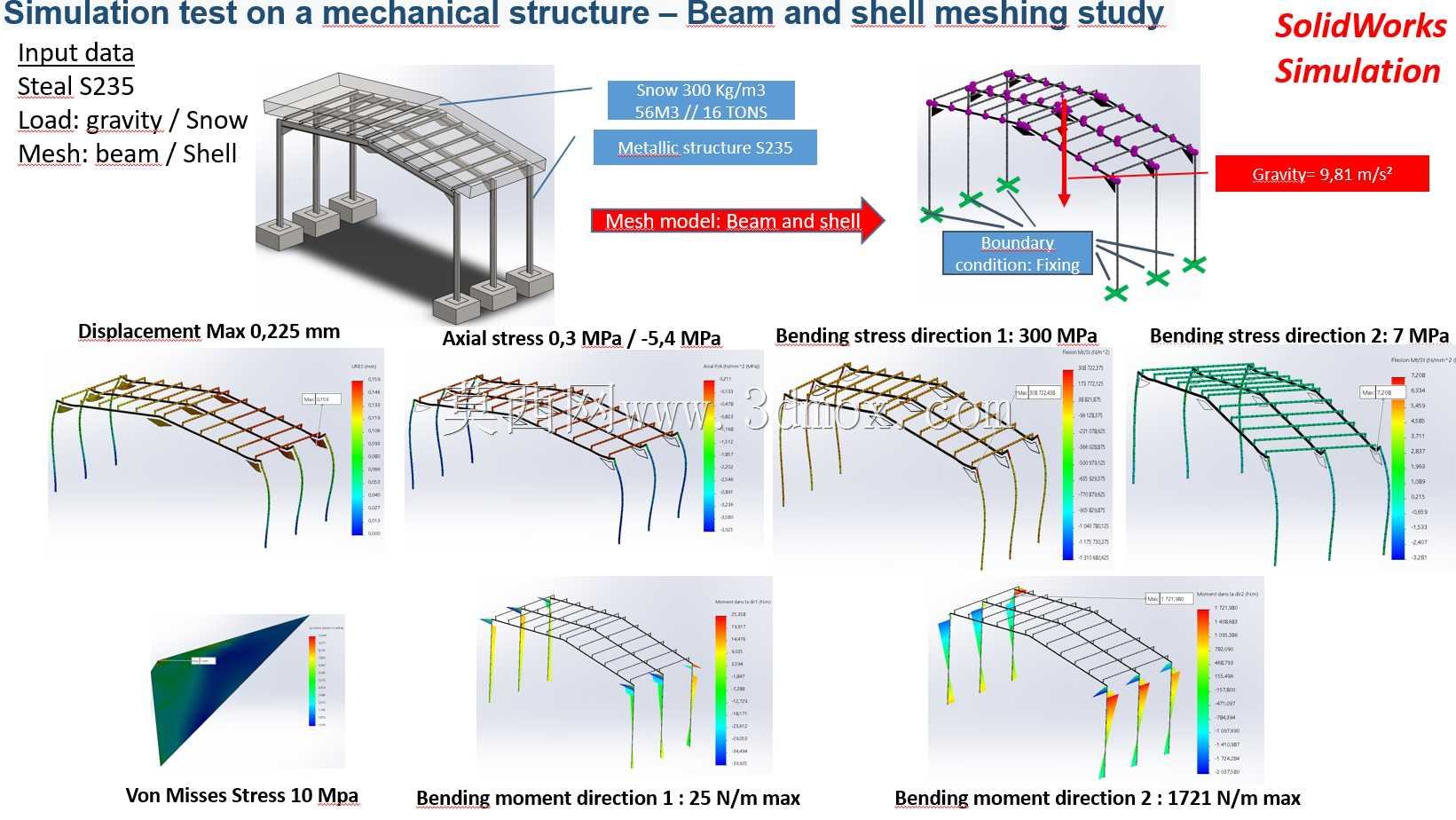

　　从三维建模角度看，该模型完整呈现了从基础、立柱到屋面梁系的装配关系，适合用于结构方案比对、工程量初步统计以及施工交底。建模时需重点控制立柱间距、悬挑长度与屋面坡度之间的匹配关系：跨度过大将导致主梁挠度增加，需要加大型材截面或增加支撑；悬挑过长则会削弱整体抗风能力，尤其在沿海或阵风明显区域，柱脚弯矩会显著上升。基础尺寸并非固定值，需结合场地地质条件、当地风雪荷载以及立柱高度进行复核，模型中块体基础仅表达常规构造形式，实际工程中还需验算地基承载力与基础配筋。

　　安装边界方面，结构外侧需预留施工操作空间，尤其是柱脚锚栓定位与混凝土浇筑养护区域；屋面边缘应考虑封边板、滴水线以及落水管的安装位置，避免雨水沿立柱漫流。若用于通道场景，还需核对下方净空高度，满足人员或车辆通行要求。整体构件以型钢和板材为主，连接节点多采用焊接或螺栓连接，三维模型中清晰表达了各杆件的相对位置，便于在深化设计阶段检查碰撞、优化节点构造，并为后续型材下料与装配顺序提供直观参考。
