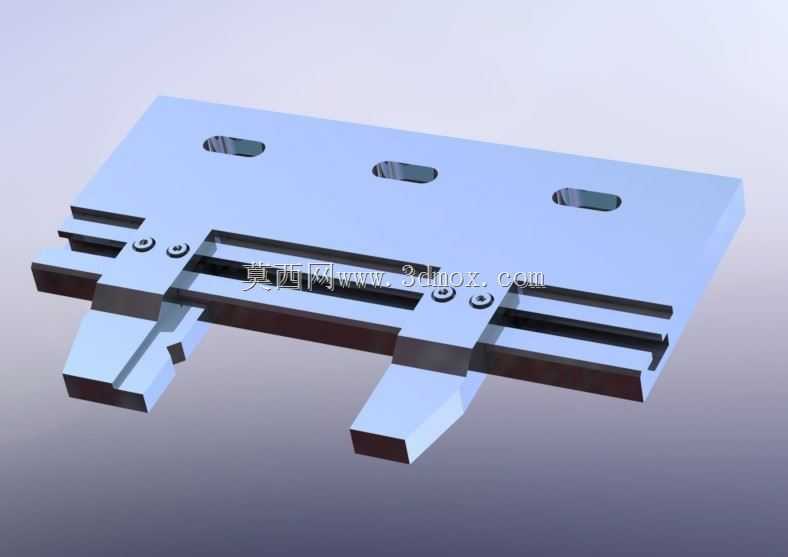

该夹持工装的主体承载板采用平直板式结构,板面预留三个长圆形安装孔,孔位沿板长方向均匀排布,长圆孔的设计允许安装时沿孔轴方向微调固定位置,可适配不同安装基面的孔距偏差,降低基座加工的公差匹配难度。承载板厚度方向保留足够的刚性余量,在夹爪反复开合受力时,板面不会出现明显翘曲变形,保证夹持动作的重复定位精度。承载板下方设置两条平行的直线导向槽,导向槽沿夹爪开合方向贯通布置,槽体与滑动块之间采用小间隙配合,既保证滑动过程顺畅无卡滞,又能限制滑动块的侧向窜动,让两个夹指的运动始终保持平行。滑动块与夹指采用分体式连接结构,夹指通过内六角紧固件锁紧在滑动块端面上,这种拆分设计的优势在于,当夹持不同形状、不同尺寸的工件时,只需更换对应构型的夹指,
无需拆解整个导向与驱动部分,维护换型效率更高。夹指工作端采用阶梯收窄结构,指尖部分厚度小于根部,可伸入工件的狭窄间隙内完成取放动作,根部则保留较大的接触面积,分散夹持时的压应力,避免夹指受力断裂。两个夹指的相对夹持面做了平直处理,针对规则方形工件可获得最大接触面积,若需夹持异形件,可在夹持面加装适配的仿形垫块,拓展工装的适用范围。从实际产线应用来看,这类平行夹持工装常集成在自动化上下料工位,配合横向移动模组完成机加工工件的取放、分拣工位的物料转移,或是装配工位的小型零件定位夹持。在3C电子装配场景中,它可夹持壳体、小型结构件完成卡扣压合、螺丝锁附前的定位;在轻工包装线上,可配合输送带完成盒装产品的抓取与码放;在机加工自动化单元中,
可加装在桁架机械手末端,完成车床、加工中心的工件上下料,适配毛坯件与成品件的轻载夹持需求。设计过程中,导向副的配合公差是核心控制点,间隙过大会导致夹指开合时出现偏摆,夹持中心偏移,无法保证工件定位一致性;间隙过小则会增大滑动阻力,甚至在温度变化出现热胀时发生卡死。因此导向槽与滑块的配合面需设置合理的表面粗糙度,既保留储油空间实现长期自润滑,又避免粗糙度过大造成磨损加快。紧固件的排布也经过受力校核,每个滑动块与夹指的连接位置都布置在受力中心线上,夹持反力可直接传递到滑动块与导向结构,不会对紧固件形成额外的剪切弯矩,提升长期运行的连接可靠性。安装边界方面,承载板的整体外轮廓为规则矩形,安装基面为完整平面,可直接贴合在机械手末端法兰、
移动滑台台面或固定支架上,三个长圆孔的调节范围覆盖常见的安装孔距偏差,无需对安装基面做二次加工。工装整体高度方向尺寸紧凑,不会在狭窄的设备内部空间产生干涉,夹指完全张开时的外伸长度控制在合理范围,即使伸入工装夹具、治具内部取件,也不会与周边的定位销、压紧块发生碰撞。夹指闭合状态下,两指尖保留最小夹持间隙,可适配薄片类工件的夹持需求,张开行程则可覆盖同规格范围内多数中小型零件的外形尺寸。整个结构没有复杂的异形曲面,所有板件、块体都可通过常规的铣削、磨削工艺完成加工,加工成本可控,且零件的互换性强,易损件更换后无需复杂调整即可恢复原有精度。在长期运行工况下,导向面可定期补充润滑脂,降低滑动磨损,夹指表面若出现磨损或夹持压痕,可直接拆下修磨或更换,维护成本远低于整体式夹持机构。这种结构兼顾了刚性、精度与换型灵活性,是轻载自动化夹持场景中实用性很强的末端执行组件。
