三叶式流体推进螺旋桨结构设计

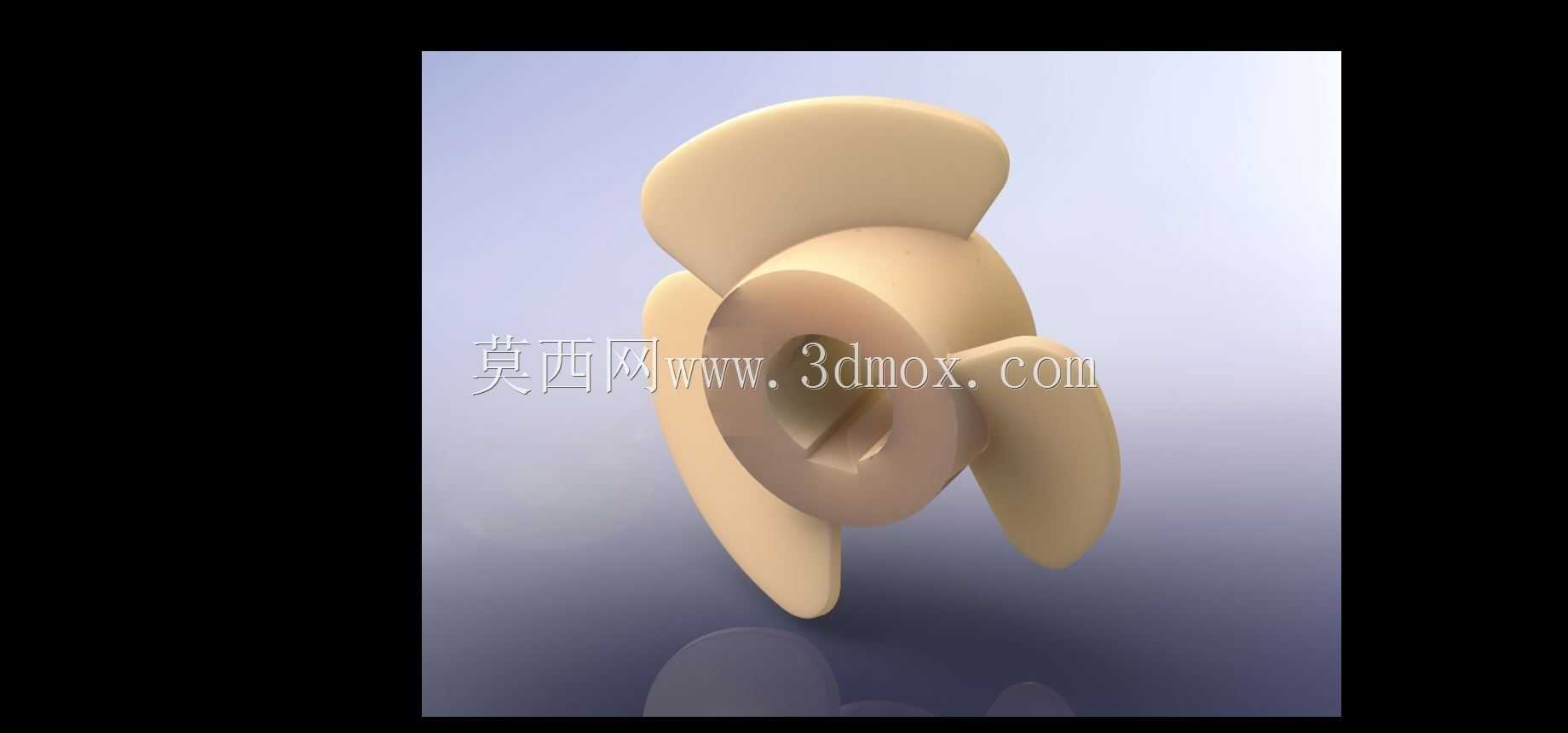

　　这款三叶螺旋桨的结构设计，核心围绕小功率流体推进场景的动力传递需求展开，整体采用一体化成型的构型思路，将三片桨叶与中心轮毂整合为单一刚性构件，减少分体装配带来的连接间隙与动平衡偏差。从实际应用场景来看，这类小尺寸螺旋桨可适配小型水下探测设备的推进单元、桌面级流体实验台的动力端，或是小型遥控船模的动力输出部件，也可作为低速搅拌工况的混合执行件，在低粘度流体的循环、推流场景中完成动力输出。

　　桨叶的构型采用大侧斜、宽叶梢的曲面设计，叶根位置与轮毂平滑过渡，避免截面突变带来的应力集中。每片桨叶的截面从根部到梢部持续变化：靠近轮毂的叶根区域厚度更大，承担扭矩传递的主要载荷，截面弦长较短，保证结构刚性；向叶梢延伸过程中，桨叶厚度逐步递减，曲面的弦长先增后减，曲面弧度匹配流体滑入与推出的角度，既降低运转过程中的流体紊流，也能减少叶梢位置的涡流损耗。三片桨叶沿轮毂周向120°均匀分布，这种等分布局让桨体在旋转过程中受力均匀，径向的离心力可相互抵消，降低运转时的径向振动，对配套的传动轴与轴承更加友好。

　　中心轮毂是整个构件的安装基准，内部开设带键槽的轴孔，轴孔的截面为非圆构型，可与配套传动轴的键位配合，传递旋转扭矩，避免螺旋桨与轴之间出现相对打滑。轮毂的轴向宽度预留了足够的安装接触面，可适配锁紧螺母、顶丝等多种轴向固定方式，安装时可根据配套轴的实际长度调整轴向定位，保证桨叶在运转过程中不会出现轴向窜动。轮毂的外圆与桨叶根部做了大圆角过渡，既消除了加工过程中的应力集中点，也能减少流体在轮毂位置的绕流阻力。

　　从安装边界来看，该螺旋桨的径向最大尺寸由三片桨叶的叶梢回转直径决定，选型时需要保证安装腔体内壁与叶梢之间留有足够的安全间隙，避免运转过程中桨叶与腔壁发生剐蹭，同时间隙也能为流体提供回流通道，提升推进效率。轴向尺寸上，轮毂的前后端面均为平整加工面，安装时可作为轴向定位的基准面，与轴肩、锁紧垫片等部件贴合，保证安装的同轴度。轴孔的尺寸公差需要与配套传动轴保持过渡配合，既保证装配时的便利性，也能避免间隙过大带来的动平衡偏差。

　　设计过程中优先考量了构件的动平衡特性，三片桨叶的曲面曲率、厚度分布、重量偏差都控制在极小范围内，无需额外做去重校正即可满足中低转速工况的使用要求。桨叶的曲面采用连续顺滑的过渡，没有尖锐棱角，既降低了流体阻力，也避免了应力集中导致的结构断裂。在材料适配性上，该构型既适合采用工程塑料注塑成型，用于轻量化、耐腐蚀的水下场景，也可采用金属材质通过机加工成型，用于更高载荷、更高转速的工况。

　　实际使用中，这类螺旋桨的工作转速区间通常匹配小功率动力单元，三片桨叶的布局相比两叶桨，在相同转速下可输出更平稳的推力，推力脉动更小，运转噪音更低；相比四叶及以上的多叶桨，其流体阻力更小，动力损耗更低，在小功率动力输入的场景下能效表现更优。桨叶的曲面角度经过优化，在正转时可高效将旋转动能转化为流体的轴向推力，反转时也可提供反向推力，满足设备进退、双向推流的使用需求。

　　结构的可靠性设计上，叶根位置的加厚处理让该区域可承受更大的弯矩与扭矩，在启动、急停等冲击载荷下不易出现断裂。轮毂的轴孔深度足够，可保证与传动轴的接触长度，分散键连接位置的挤压应力，避免长期使用后出现键槽变形。整个构件没有额外的活动部件，一体化的结构让后期维护成本极低，仅需在使用过程中检查桨叶表面是否附着杂物、是否出现形变，即可保证长期稳定运行。
