自行车把带固定端塞结构设计

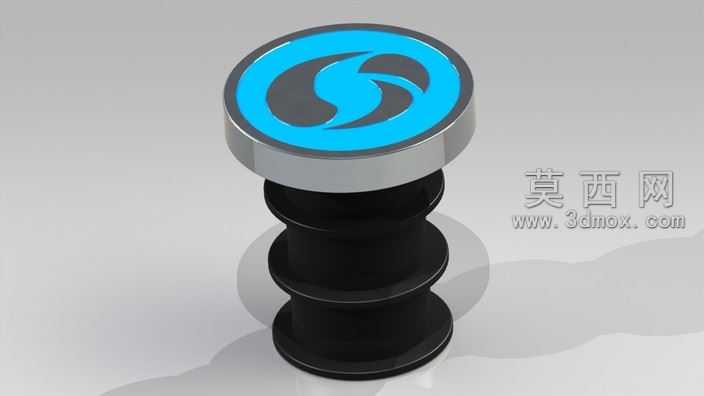

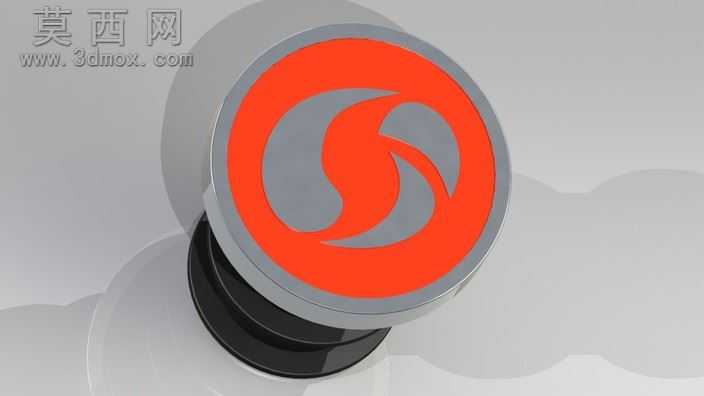

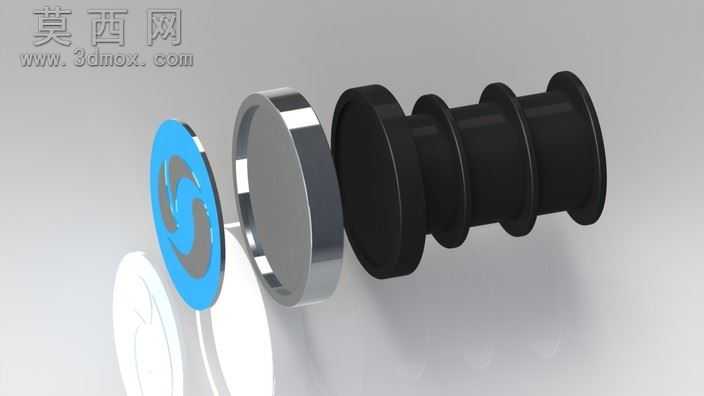

该作品为自行车车把把带端部固定用端塞的三维建模设计，建模过程以SolidWorks为核心工具，先通过草图绘制勾勒端塞各组成部分的截面轮廓，首先完成黑色塞体主体的回转特征构建，针对塞体上多道环形凸棱结构，采用等距偏移加拉伸切除的方式精准控制每道凸棱的宽度、高度与间距，保证塞体塞入车把管内部时，凸棱能够与管壁产生足够的摩擦力实现防松固定，同时避免凸棱尺寸过大造成装配困难或刮伤车把内壁。针对塞体前端的限位法兰盘，通过单独的拉伸特征构建，精准控制法兰盘的外径尺寸，使其能够刚好贴合车把端部管口，既起到轴向限位作用，又能遮挡把带的裁切端面，保证外观的整洁度。金属装饰环部分采用旋转凸台特征生成，建模时严格控制环体的壁厚与内外径公差，使其能够紧密套设在塞体法兰与外侧装饰盖之间，金属材质的渲染采用高反射率的抛光金属材质，添加细微的环境反射效果模拟镀铬金属的质感，同时在环体边缘添加微小的倒角特征，避免锐边造成的割手风险，也提升金属件的精致感。外侧蓝色装饰盖部分，先通过草图绘制出盖体的基础轮廓，再对表面的标识区域做凹陷处理，渲染时采用哑光蓝色塑料材质，表面添加细微的磨砂纹理，与金属环的亮面质感形成鲜明对比，提升整体视觉层次。设计过程中充分考虑实际使用场景的需求，塞体整体采用弹性较好的工程塑料材质设定，既保证塞入时的形变能力，又能在装配后提供持续的涨紧力，避免骑行过程中因震动出现端塞脱落的问题。各部件之间的配合公差经过反复调整，金属环与塞体、装饰盖之间采用过盈配合设计，无需额外粘接即可实现牢固组合，装配流程简单高效。渲染阶段采用柔和的影棚布光，通过多盏面光源从不同角度照射，充分展现不同材质的质感差异，同时添加柔和的地面阴影增强模型的立体感，背景采用浅灰色渐变处理，避免背景元素干扰模型本身的结构展示，让观看者能够清晰观察到端塞各部分的结构细节与材质搭配效果。
