PVC材质平开窗结构三维数模

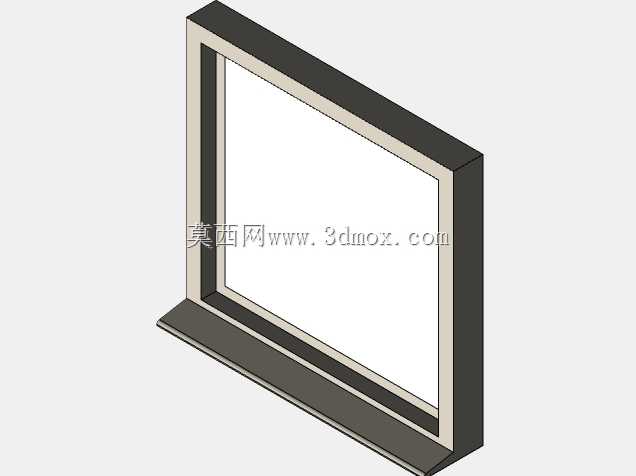

　　这款窗体的三维结构数模，完整还原了PVC材质固定平开窗的全部装配细节，整体外轮廓高度方向尺寸为75单位、长度方向尺寸为80单位，属于小规格洞口适配的窗体产品，在民用住宅厨卫间、设备管井检修口、工业厂房附属辅助用房、临时板房围护结构中都有广泛的应用场景。从实际工程选型的角度来看，这类小尺寸PVC窗不需要设置开启扇，整体为固定密封结构，相比同尺寸带开启扇的窗型，零部件数量更少、密封路径更短，后期运维过程中几乎不存在五金件失效、窗扇变形漏风的问题，在仅需要满足采光与外围护密封要求、不需要通风开启的洞口位置，是性价比极高的选型方案。从结构设计的思路来看，模型的层级划分完全贴合实际塑钢窗的生产装配逻辑：

　　最外侧是PVC多腔体型材拼接成型的窗框主体，型材腔体的结构在数模中做了符合行业常规的简化表达，既保留了型材壁厚、拼接止口的关键结构特征，也避免了过度细碎的特征影响后续整体装配的干涉检查效率；窗框内侧预留的玻璃安装槽口深度、间隙都符合常规塑钢窗的装配公差要求，槽口底部预留有密封胶条的安装位，玻璃板块嵌入槽口后，两侧通过密封胶条压接固定，不需要额外加装明装压条，整体外观线条简洁利落。窗体底部额外设置了外伸的窗台披水结构，该结构与窗框主体为一体化设计，向外找坡的坡面可以快速将落在窗面的雨水导离墙体接缝位置，避免雨水长期淤积在窗框与墙体的拼接缝隙处造成密封胶老化、墙体渗水，这一细节也是工程应用中区分合格窗型与简化劣质窗型的关键特征，

　　很多低成本简化窗会省略底部披水结构，直接采用直角窗框落地安装，在多雨地区使用两到三年就会出现窗框底部渗水、内墙返潮发霉的问题。数模的安装边界定义非常清晰，窗框的外侧安装面为完整的平面，与墙体洞口的安装基面完全贴合，现场安装时只需要在窗框外侧与墙体的缝隙间填充保温发泡材料，外侧打耐候密封胶即可完成密封，不需要额外加工定制连接件；窗框的内侧止口可以直接与室内窗台板、窗套线收口，不存在干涉冲突。从三维建模的工程实用性角度，该数模的坐标系原点设置在窗框底部安装面的边角位置，设计人员在做建筑整体装配时，可以直接拾取原点与墙体洞口的基准点对齐，不需要反复调整窗体的位置坐标；模型的所有特征都采用实体建模生成，不存在破面、冗余线段、重叠特征的问题，

　　可以直接用于剖切生成门窗节点详图、提取物料清单、做采光面积模拟计算，也可以导入到BIM模型中做整体的围护结构热工性能估算。在实际使用中，这类PVC固定窗的型材本身导热系数远低于金属型材，配合中空玻璃可以获得不错的保温隔热效果，多腔体的型材结构也能有效阻隔室外噪音传入，在对隔音、保温有基础要求的小型洞口场景中，不需要额外做型材断桥处理就能满足常规的建筑节能要求。模型中玻璃板块与窗框的分件完全独立，设计人员可以根据项目的实际需求替换玻璃的厚度、层数，比如将单层玻璃替换为双层中空玻璃、夹胶安全玻璃，只需要对应调整玻璃槽口的配合尺寸即可，不需要重构整个窗框的结构。窗体的所有转角位置都做了符合实际加工的工艺处理，窗框型材的45度拼角位置对齐精准，没有出现特征错位、缝隙不均的问题，完全可以作为塑钢窗加工下料的参考依据，也能用于门窗安装施工的技术交底，让施工人员直观理解窗体的结构组成、安装顺序与密封处理要点。
