公寓门执手锁具内部结构三维数模

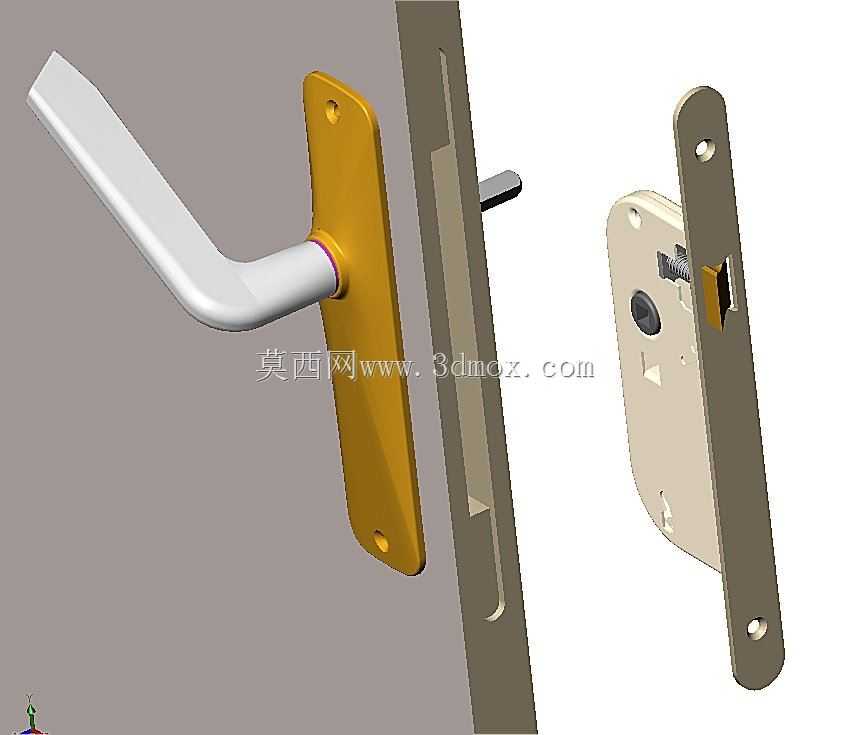

　　这套门锁结构数模还原了公寓室内门常用的执手式插芯锁，包含外侧执手面板、锁体总成、扣板以及方轴传动件，适合在门体结构设计、五金选型和装配干涉检查时直接调用。日常项目中，门锁不是孤立零件，它要与门扇厚度、门边距、开孔槽位以及门框扣板形成完整配合，因此建模时把外露件和暗藏件同时表达清楚，比单独画一个把手更有工程价值。

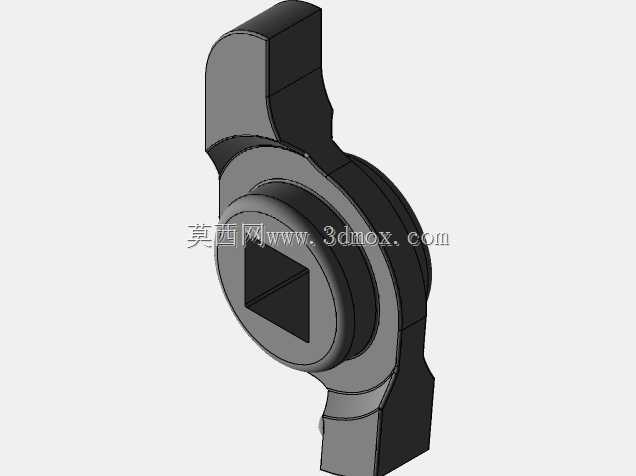

　　从实际用途看，该结构主要用于住宅公寓、办公室隔间、酒店客房内门等频繁启闭场景。下压执手时，方轴带动锁体内部拨爪，斜舌缩回实现开门；松手后依靠复位弹簧使执手回到水平位置，斜舌在导向斜面作用下可随关门动作自动滑入门框扣板。锁体侧面还保留了方舌或保险舌的安装空间，可根据私密需求扩展反锁功能。这种结构兼顾通行效率与基础安全性，门扇加工完成后只需在侧边和正反面按定位尺寸开孔，即可完成嵌装。

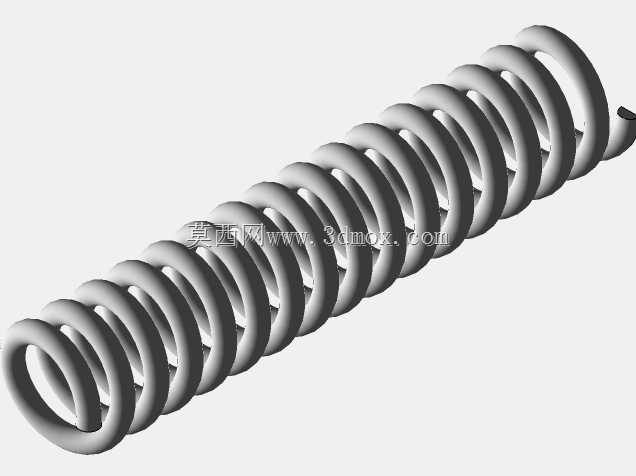

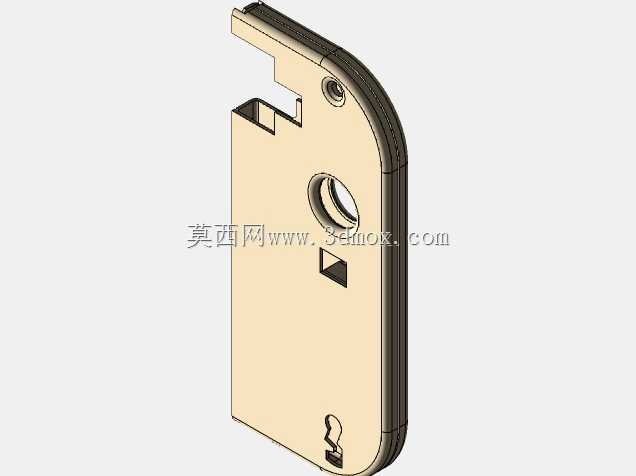

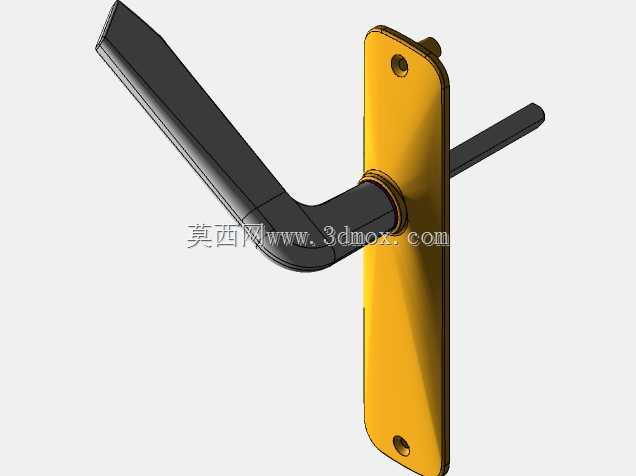

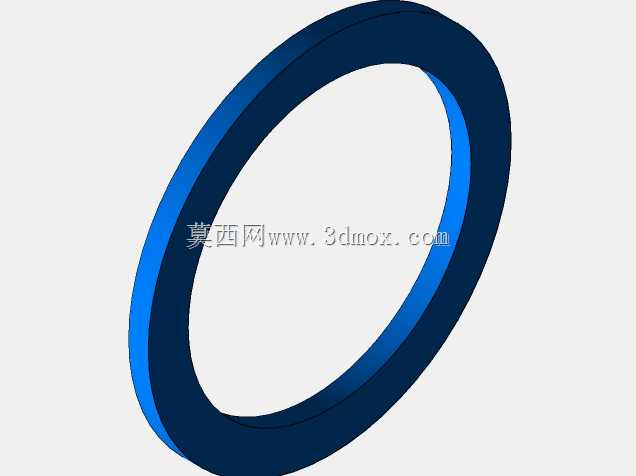

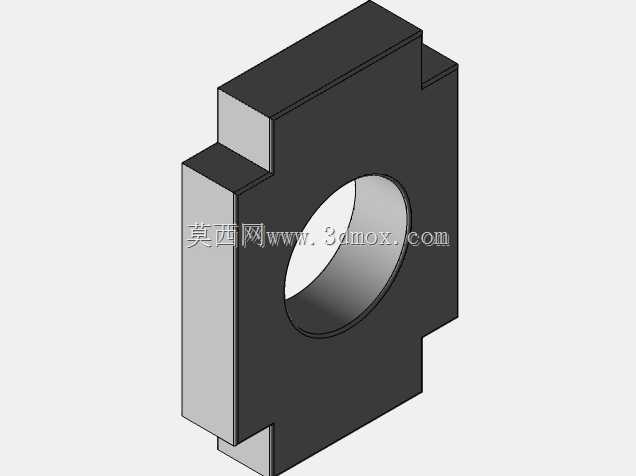

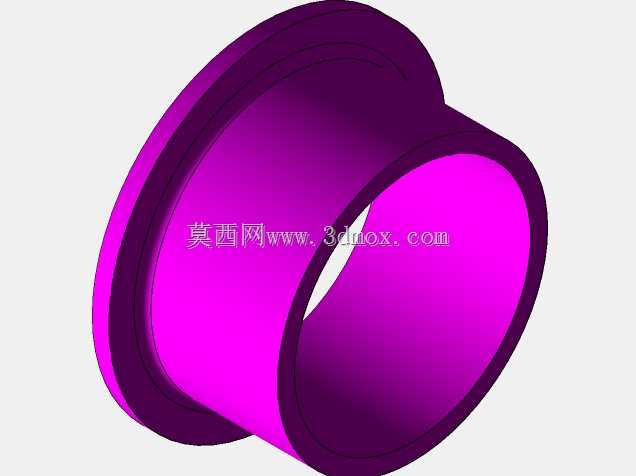

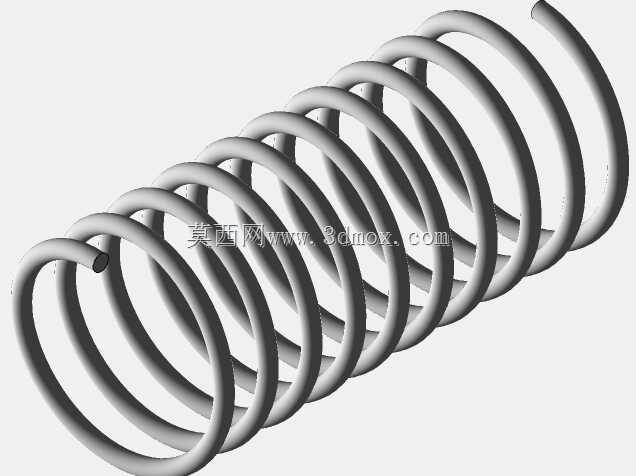

　　设计思路上，执手面板采用长条形覆盖板，既能遮盖门扇正反面的加工孔位，也能通过上下螺钉把受力分散到门扇表层，避免长期下压造成局部松动。把手根部设置轴套与限位面，使转动范围被控制在合理角度内，减少空行程。面板与门扇之间预留垫片间隙，可适应不同饰面厚度；锁体外壳则用弯折板件包覆内部弹簧、拨爪和舌板，既保护运动部件，又为安装螺钉提供定位基准。模型中弹簧、舌板、导向片等小件均按装配关系建立，能够直观看到力传递路径，而不是停留在外观曲面。

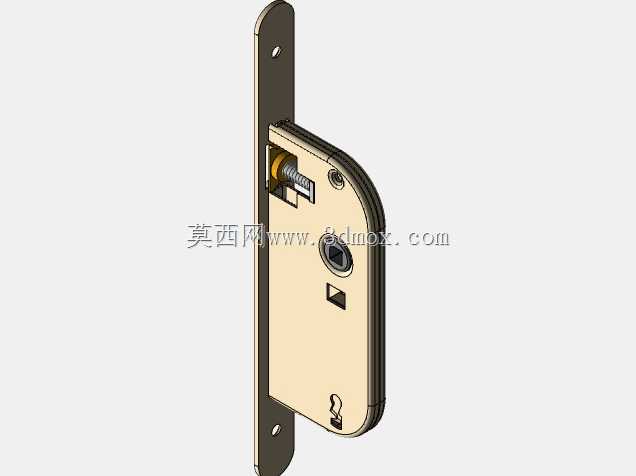

　　安装边界是这类五金最容易出问题的环节。锁体需嵌入门扇侧边预留槽内，槽宽、槽深和中心高度必须与锁体外壳匹配；正反面执手孔要与方轴孔同轴，否则装配后会出现把手卡滞。门边距决定斜舌中心到门板表面的距离，直接影响扣板位置；门框上的扣板开口需与斜舌伸缩轨迹对齐，开口过高、过低或偏斜都会造成关门阻力大、假锁或异响。门扇厚度变化时，方轴有效长度和连接螺钉长度需要同步调整，过短会导致啮合不足，过长则可能顶穿面板或使执手无法复位。

　　在三维环境中检查这些边界，可以提前发现面板与门边线、门套、密封条、铰链的空间冲突。尤其在批量公寓项目中，同一锁型会被复制到多个门扇，若孔位基准错误，后期现场扩孔、补漆和换件成本会明显增加。通过数模确认执手转动包络、锁舌伸出量、扣板避让区以及螺钉打入深度，能够把问题前移到设计阶段。对结构工程师而言，这种模型的价值不只在外形展示，更在于它提供了可测量、可剖切、可用于装配校核的完整五金约束关系。
